АРТИКУЛ: ОВЕН ПД100И модели 1х5-2-Exd
ПД100И модели ПД100И-115-2-Exd датчик давления с ЖК-индикацией и перенастройкой в исполнении EXD
Обозначения модели: ПД100И-115, ОВЕН ПД100И-115
ПД100И-115 — модель семейства «ПД100И модели 1х5-2-Exd датчик давления с ЖК-индикацией и перенастройкой в исполнении EXD». Доступно 62 исполнения. Цены 192 150–204 960 ₸. Например: ПД100И-ДИ1,0-115-0,5-2-ЕХD — код 69363; ПД100И-ДА0,25-115-0,25-2-ЕХD — код 77339. Ниже можно сравнить все обозначения и выбрать код для заказа.
от 192 150 ₸
Цена включает НДС
Под заказ
Ориентировочное поступление — 27 сентября 2026 г.. Точный срок подтвердит менеджер
Добавим выбранное исполнение в корзину, где можно заполнить реквизиты и сформировать коммерческое предложение.
Точный подбор
Что выбрать в модели ПД100И-115
ПД100И-115 входит в семейство «ПД100И модели 1х5-2-Exd датчик давления с ЖК-индикацией и перенастройкой в исполнении EXD». Ниже приведены точные обозначения и коды доступных исполнений.
- Исполнения
- 62 варианта
- Диапазон цен
- 192 150–204 960 ₸
- Наличие
- Под заказ
- Документация
- 14 файлов
Примеры обозначений: ПД100И-ДИ1,0-115-0,5-2-ЕХD — код 69363 · ПД100И-ДА0,25-115-0,25-2-ЕХD — код 77339 · ПД100И-ДА1,0-115-0,25-2-ЕХD — код 76721 · ПД100И-ДИ0,6-115-0,25-2-ЕХD — код 72394
Описание и назначение ПД100И модели ПД100И-115-2-Exd датчик давления с ЖК-индикацией и перенастройкой в исполнении EXD
Важно! Преобразователи давления ПД100И модели 1х5-2 в исполнении Exd поставляются без кабельного ввода. На посадочное место кабельного ввода установлена заглушка.
Взрывозащищенные кабельные вводы и взрывозащищенные заглушки приобретаются отдельно.

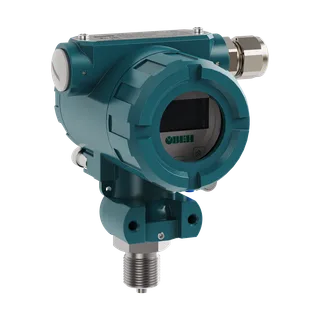

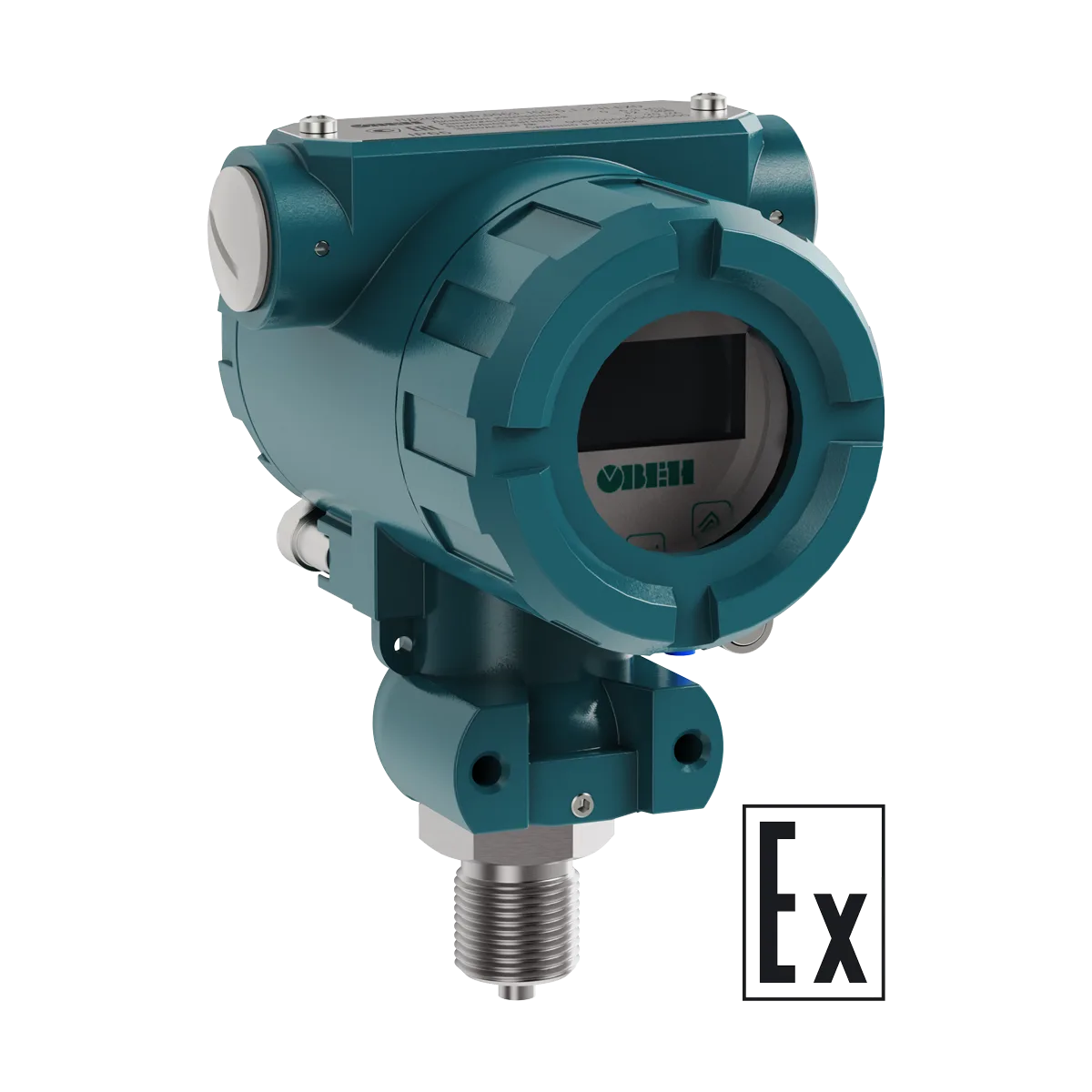

Датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали, с выходным сигналом 4…20 мА. Датчик имеет «полевой» корпус и матричный ЖК-индикатор. Датчик производится в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищённому электрооборудованию группы II.
Преобразователи давления ПД100И предназначены для применения в составе систем автоматического регулирования и управления в энергетике, на объектах нефтегазового хозяйства, производствах, находящихся в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ и производствах с агрессивными средами.
Среда измерения
Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).
Отличительные особенности
- Удобство настройки и эксплуатации – графическая поворотная матричная ЖК-индикация с регулируемой подсветкой и линейной шкалой.
- Перенастройка параметров датчика – перенастройка диапазона измерений до 1:5, корректировка точки 4 мА («нуля»), выбор размерности измеряемой величины.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений: от 0,0125 до 4 МПа.
- Тип измеряемого давления: избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды: -40…+125 °С.
- Класс точности: 0,25 %; 0,5 %.
- Межповерочный интервал – 5 лет / 4 года.
- Взрывозащита – «Взрывонепроницаемая оболочка» 1Ex dII CT6 Gb.
Модификации ПД100И модели ПД100И-115-2-Exd датчик давления с ЖК-индикацией и перенастройкой в исполнении EXD
Показано 12 из 62Подбор исполнения
Выберите конкретное исполнение по названию или коду. Структурированные параметры этой серии пока не переданы источником каталога.
Найдено исполнений: 62
204 960 ₸
204 960 ₸
204 960 ₸
204 960 ₸
192 150 ₸
204 960 ₸
204 960 ₸
204 960 ₸
192 150 ₸
204 960 ₸
192 150 ₸
204 960 ₸
Технические характеристики ПД100И модели ПД100И-115-2-Exd датчик давления с ЖК-индикацией и перенастройкой в исполнении EXD
Проведите по таблице влево или вправо, чтобы увидеть все значения.
Инструкции, схемы подключения и документация ПД100И модели ПД100И-115-2-Exd датчик давления с ЖК-индикацией и перенастройкой в исполнении EXD
Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.
Руководство по эксплуатации (краткое) ПД100ИРуководство по эксплуатации датчика давления ПД100ИОписание типа средства измеренийДекларация о соответствии на ПД100ИСертификат средств измерений ПД100И (МПИ - 5 лет)Сертификат средств измерений ПД100И (МПИ для СЗМ – 1 год)Сертификат средств измерений ПД100ИСертификат взрывозащиты для ПД100Сертификат промышленной безопасности на ПД100Гигиенический (пищевой) сертификат на ПД100 и ПД200Сертификат взрывозащиты для ПД100ИОтказное решение ТР ТС 043/2017 на ПД100, ПД100И, ПД200Отказное решение ФЗ № 123 на ПД100, ПД100И, ПД200Сертификат промышленной безопасности на ПД100И
Цена, наличие и поставка ПД100И модели ПД100И-115-2-Exd датчик давления с ЖК-индикацией и перенастройкой в исполнении EXD по Казахстану
ТОО АКЭТО поставляет ПД100И модели 1х5-2-Exd датчик давления для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.
Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
