Аксессуары к ПЧВ

Аксессуары к ПЧВ



Обозначение для заказа

Наименование

Назначение

Внешний вид

ЛПО1

Локальная панель оператора (с потенциометром)

для ПЧВ1 и ПЧВ2

Служит для программирования  и оперативного управления  ПЧВ Локальная панель оператора (с потенциометром) для ПЧВ1 и ПЧВ2

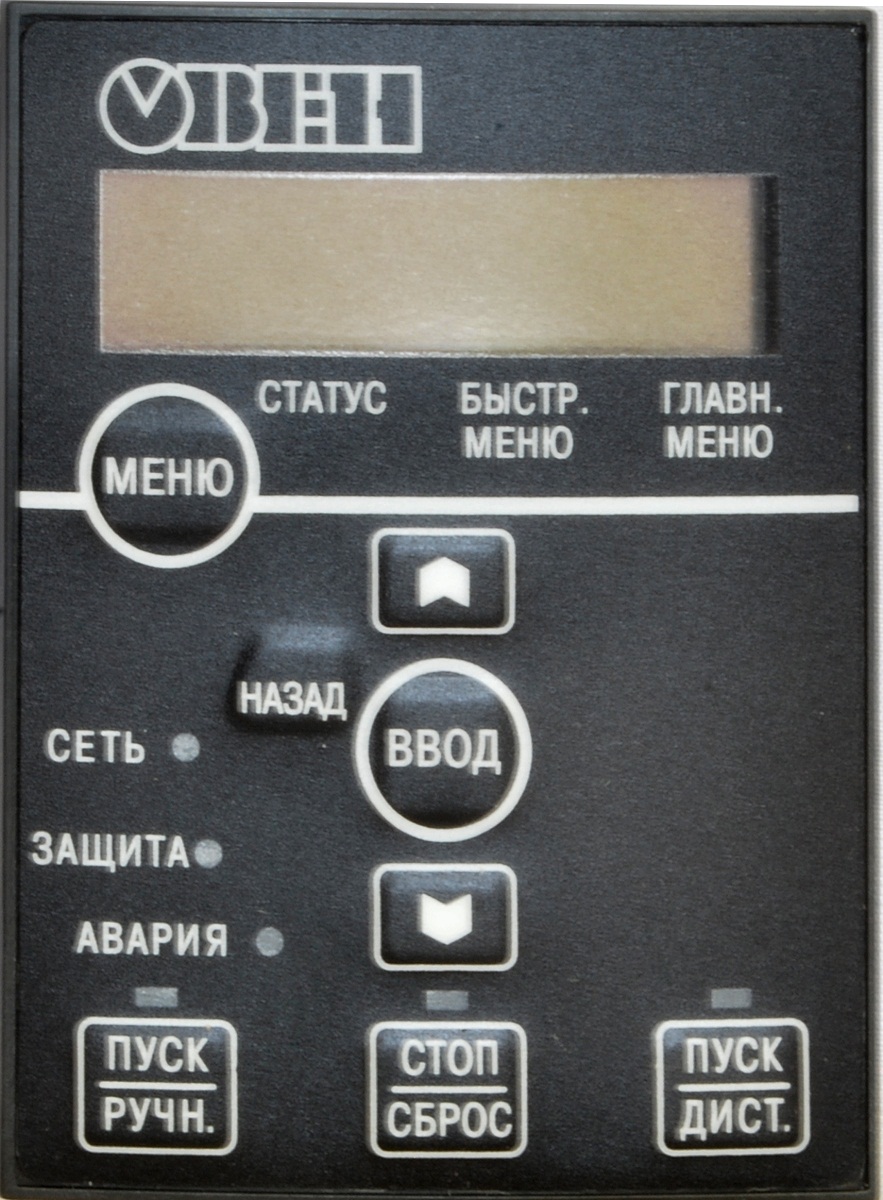

ЛПО2

Локальная панель оператора (без потенциометра)

для ПЧВ1 и ПЧВ2

  Локальная панель оператора (без потенциометра) для ПЧВ1 и ПЧВ2

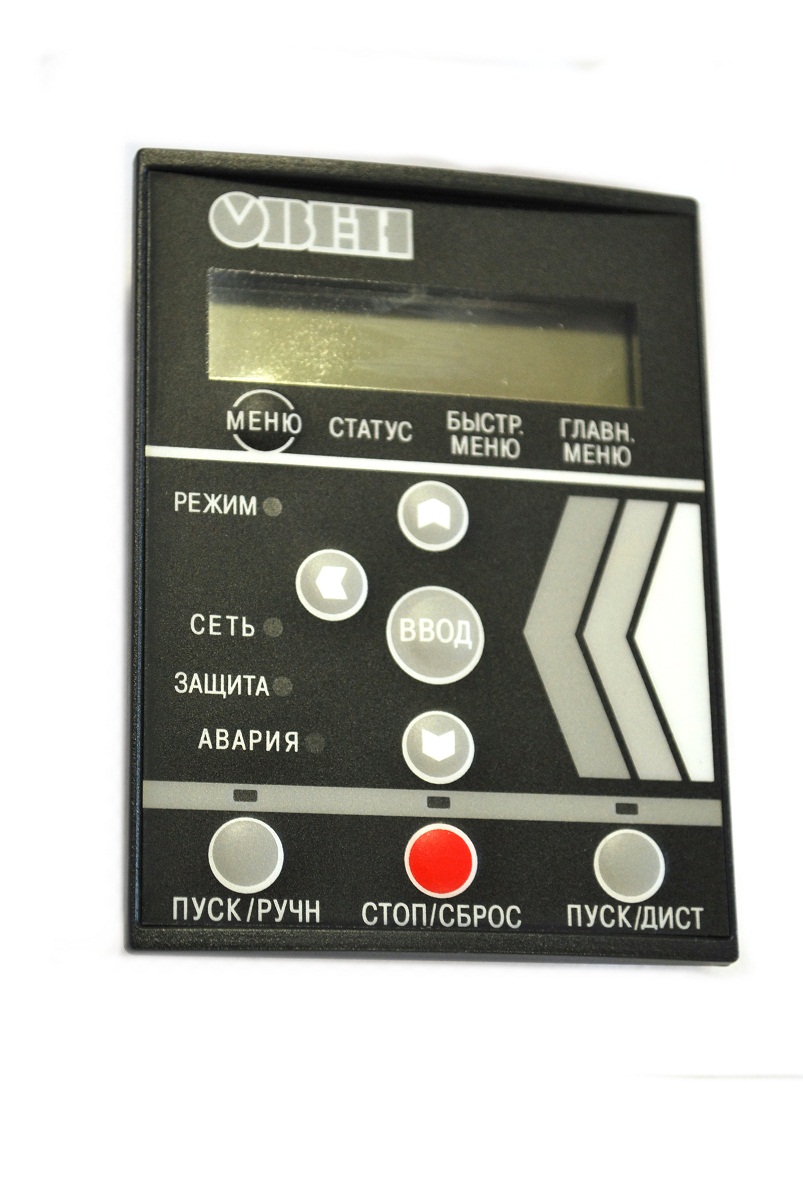

ЛПО3

Локальная панель оператора для ПЧВ3

Служит для программирования  и оперативного управления  ПЧВ

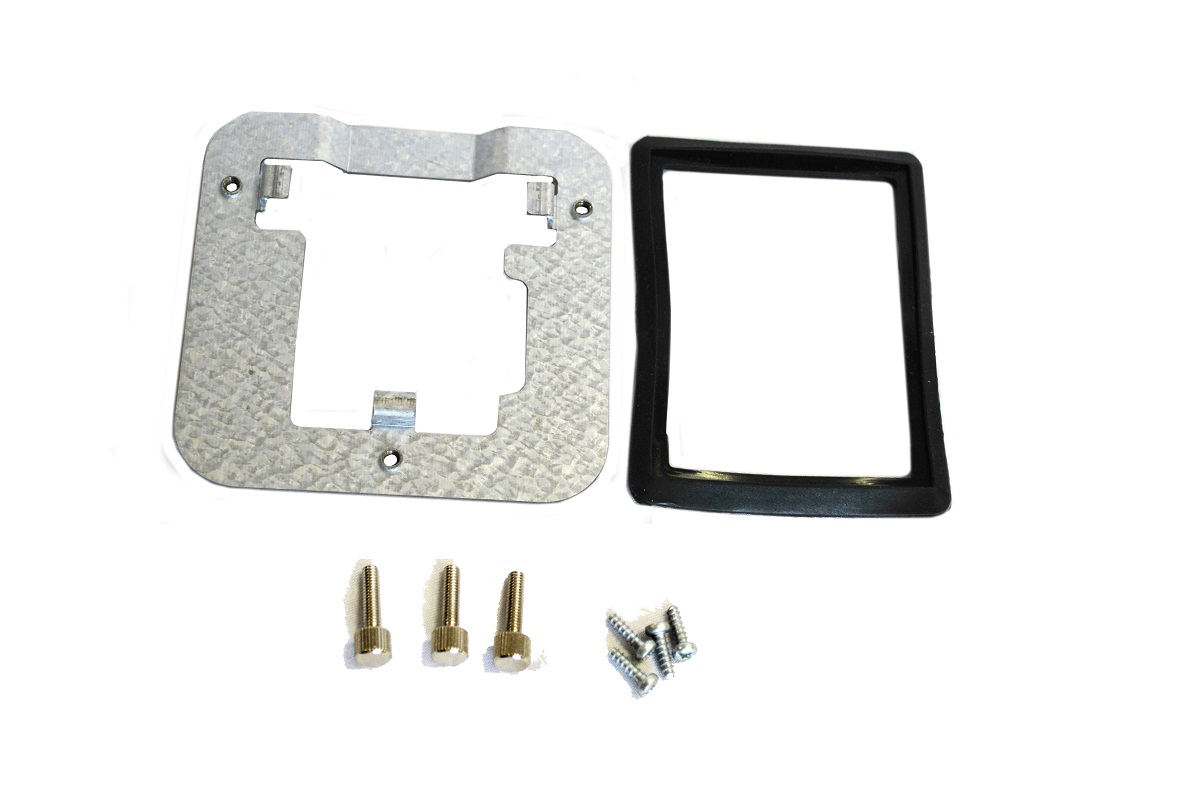

Комплект KMх-х

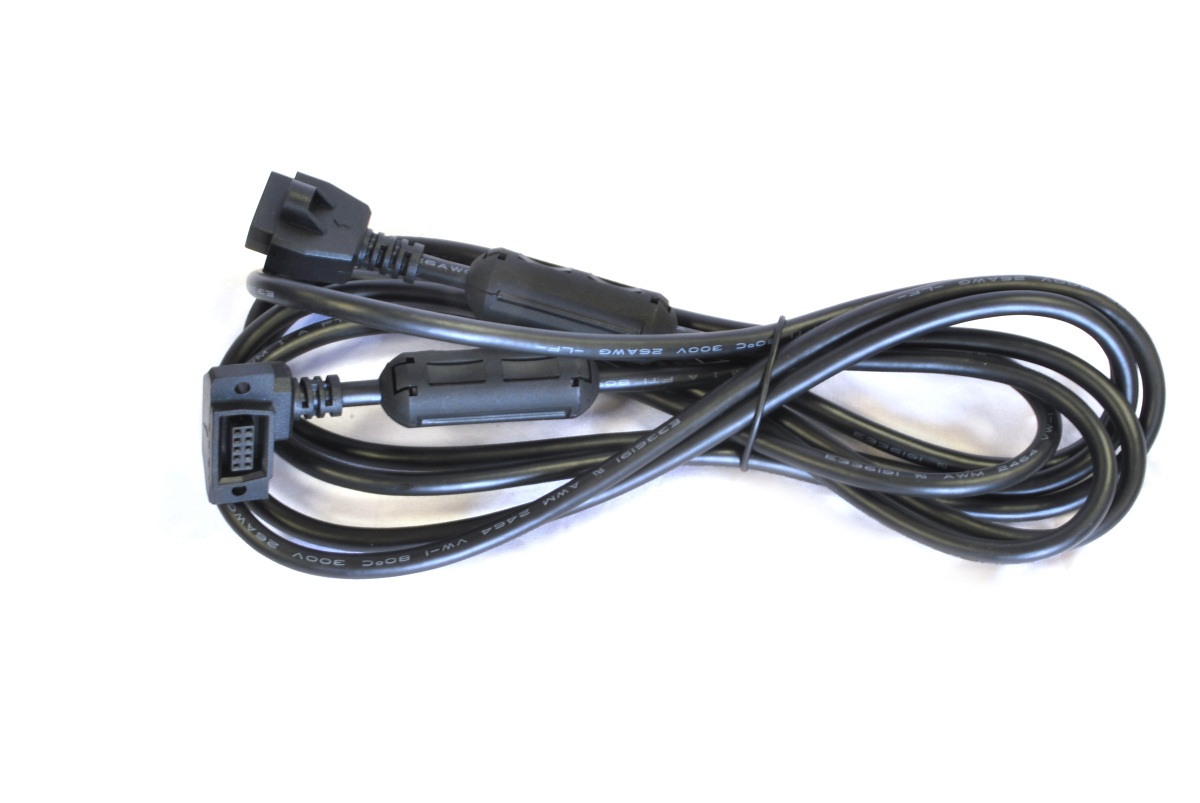

Комплект монтажный (кабель 3м.)

Служит для  крепления ЛПО на удаленную панель. Содержит кабель (3м) с разъемами, уплотнительную прокладку, фиксирующую рамку с винтами.

Комплект монтажный

Комплект монтажный

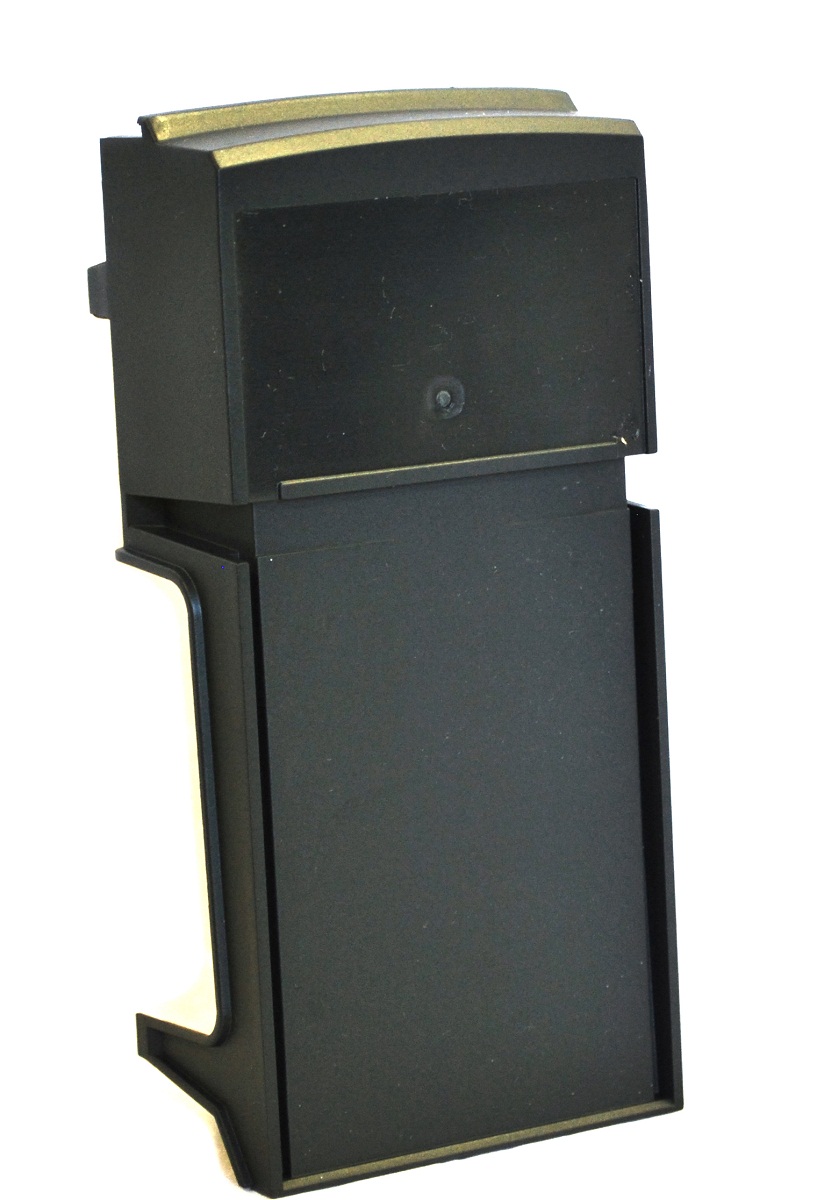

Крышка КОх-х

Крышка  опции IP21 для ПЧВ, корпус 0х

Служит для повышения  защиты корпуса ПЧВ, от степени IP20 до степени IP21. Состоит из экрана, крепящегося на верхней части корпуса ПЧВ.

Принцип действия состоит в защите со стороны верхней части корпуса от попадания внутрь  капель или струй воды. Различаются размерами для соответствующих корпусов

Крышка  опции

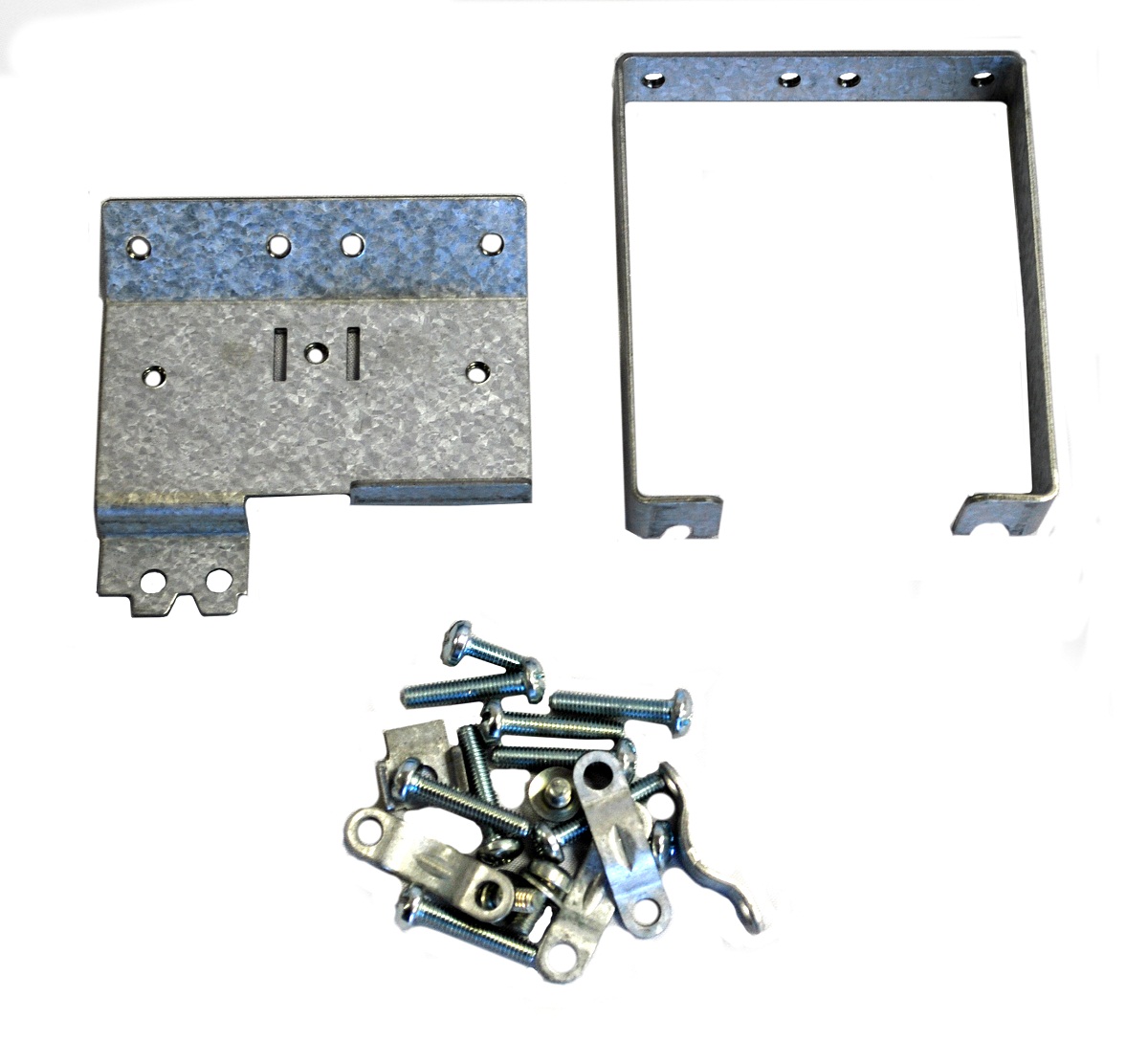

Панель ПКх-х

Панель кабельная для ПЧВ, корпус 0х

Служит для надежного закрепления сетевых и моторных кабелей, а так же  для гальванического подключения оболочек бронированных кабелей к заземляющей клемме ПЧВ.

Принцип действия состоит в подавлении помех, путем отвода их энергии на клемму заземления. Крепится к клемме заземления в нижней части корпуса ПЧВ. Различаются размерами для соответствующих  корпусов.





Служит для крепления корпуса ПЧВ1 на DIN- рейку.

Панель кабельная для ПЧВ3, корпус 01 и 02

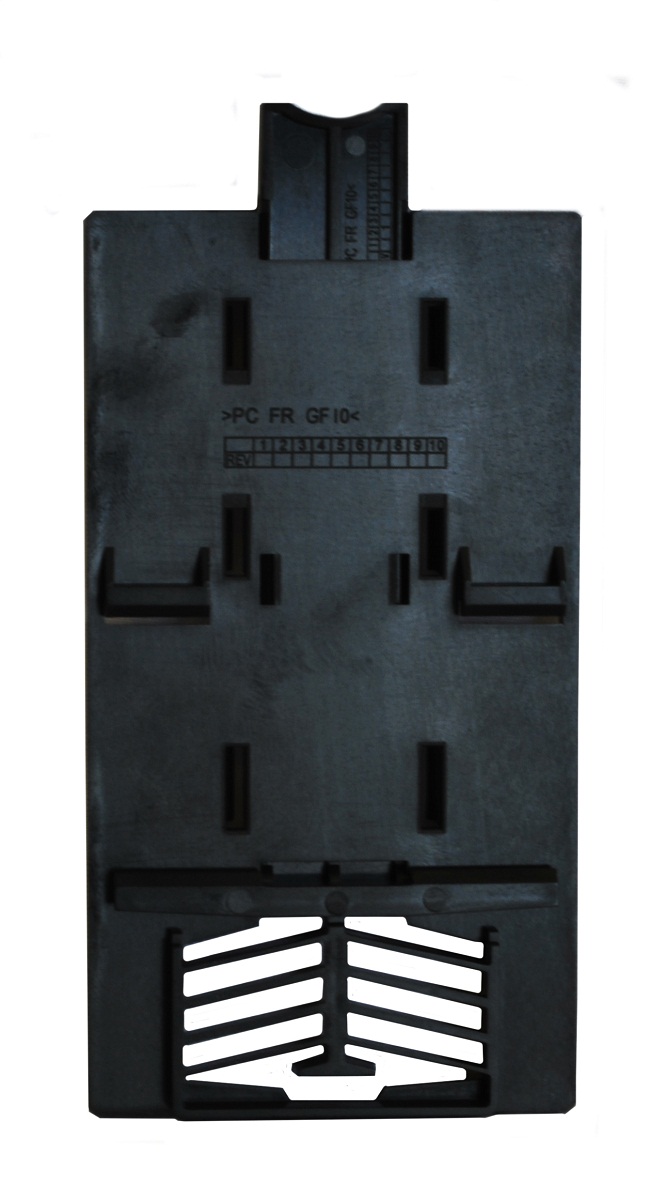

Комплект монтажный (замок DIN-рейки) для ПЧВ1





















Комплект КМ1-2

















Замок DIN-рейки для ПЧВ1

Отсек ОКх-х

Отсек кабельный для ПЧВ, корпус 0х

Служит  для надежного закрепления сетевых и моторных кабелей,  гальванического подключения оболочек бронированных кабелей к заземляющей клемме ПЧВ и механической защиты от прикосновения к силовым клеммам, путем ограничения доступа к ним.

Различаются размерами для соответствующих  корпусов.

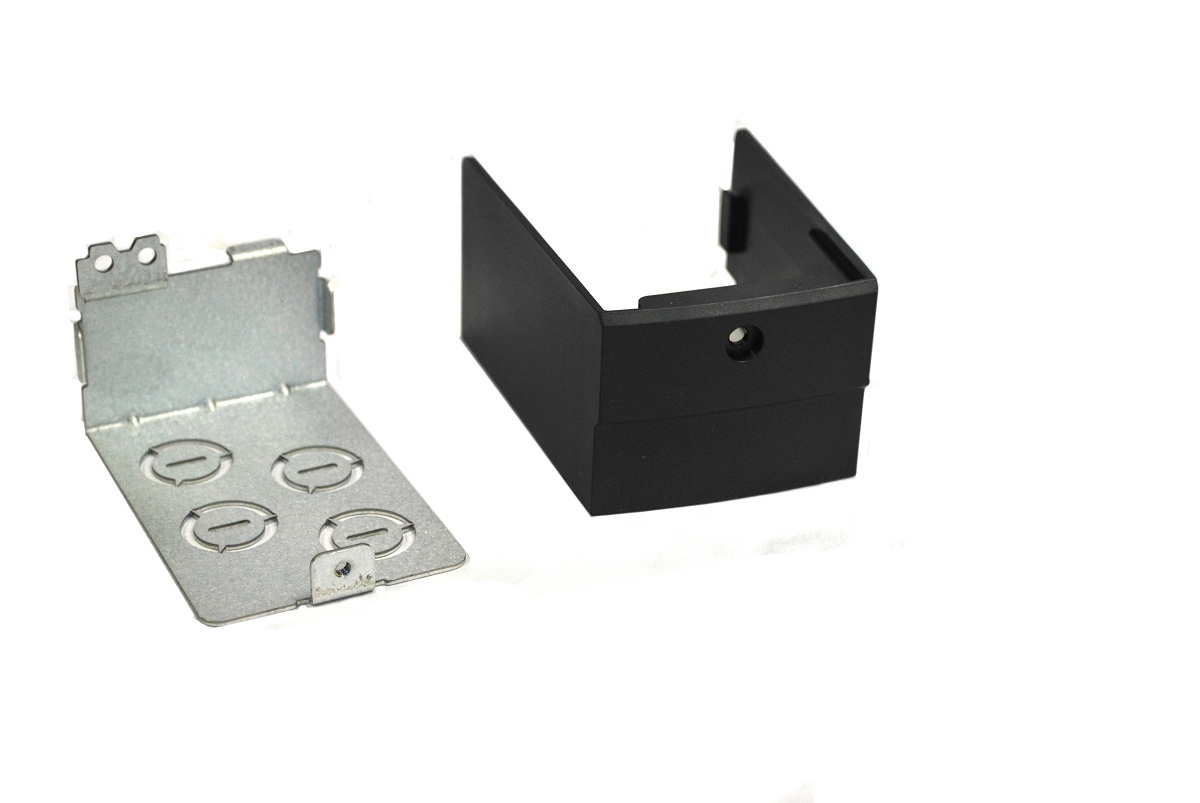

Отсек кабельный для ПЧВ3, корпус 01



















Аксессуары ПЧВ

Ролик знакомит пользователей с дополнительными аксессуарами линейки частотных преобразователей ОВЕН ПЧВ, показывает дополнительные преимущества, возникающие при использовании аксессуаров совместно с ПЧВ и основные приемы монтажа аксессуаров на ПЧВ

Краткое содержание

  1. ЛПО1, ЛПО2. Показаны  установка на горячую, работа в ручном режиме, работа с меню, тиражирование готовой задачи.
  2. ЛПО 3.Показаны те же возможности, что и для ЛПО1,2.
  3. Комплект KM1/2-1. Показан комплект поставки, принципы удаленной установки ЛПО1.
  4. Комплект KM1-2. Показан комплект поставки и приемы закрепления ПЧВ1 на din-рейку.
  5. Крышка КО1-1. Показан комплект поставки и монтаж крышки на ПЧВ1.
  6. Панель ПК1-1/2, Отсек ОК1-1. Показан монтаж опций на ПЧВ и удобное подключение кабелей к ПЧВ с использованием опций

Полная подборка аксессуаров и доп.оборудования ко всем моделям ПЧВ здесь
