АРТИКУЛ: ОВЕН ПР200

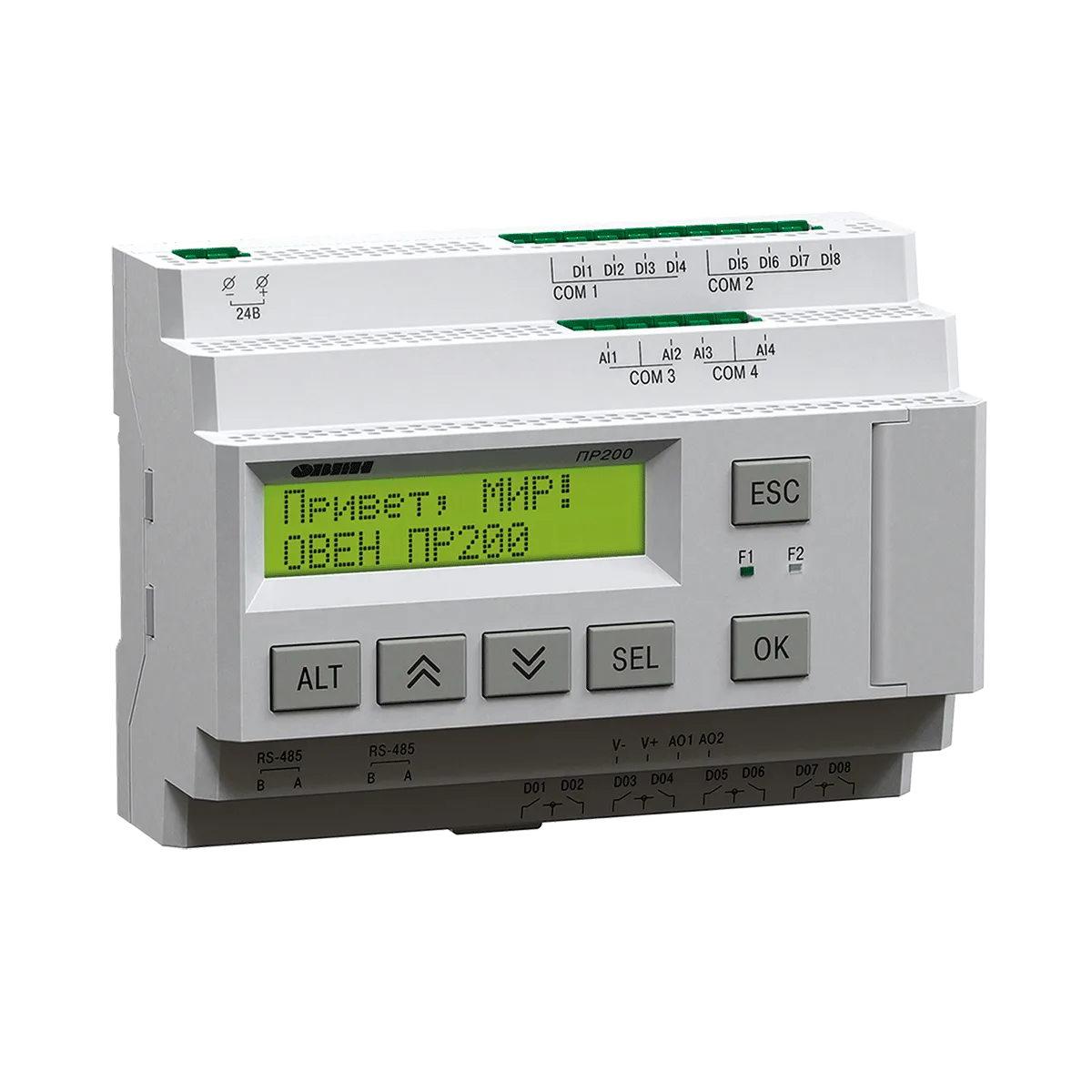

Программируемое реле ОВЕН ПР200

Name: Программируемое реле ОВЕН ПР200
Brand: ОВЕН
SKU: pr200
Price: 88304 KZT
Availability: InStock

Обозначения модели: ПР200, ПР 200, PR200, OWEN PR200

Программируемое реле ОВЕН ПР200 предназначено для автоматизации локальных систем управления. Устройство оснащается дисплеем, дискретными и аналоговыми входами и выходами и программируется в бесплатной среде Owen Logic. ПР200 применяется для управления насосами, вентиляцией, отоплением и технологическим оборудованием.

от 88 304 ₸

В наличии, доступно к заказу

Описание и назначение Программируемое реле ОВЕН ПР200

Включены в реестр Минпромторг, реестровая запись 10655682 до 14.08.2028

ОВЕН ПР200 – программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.
Прибор выпускается в корпусе 7 DIN и имеет на борту до 24 каналов ввода/вывода. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до двух интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля miniUSB (входит в комплект поставки).

Области применения

Водоподготовка
Водоочистка
Вентиляция
Отопление

Особенности прибора

Подключаемое оборудование:

4 аналоговых входа: РТ100, РТ1000, 4…20 мА, 0…10 В, 0…4 кОм, режим дискретного входа.
2 аналоговых выхода: 4…20 мА или 0…10 В.
Дискретные входы: 24 В или 230 В.
Дискретные выходы: э/м реле или транзисторные ключи.

В модификациях ПР200-х8 имеется возможность подключить:

Датчики электропроводности и солесодержания.
Кондуктометрические датчики уровня.

Коммуникационные возможности:

Два интерфейса RS-485, режим Master/Slave:

Интеграция в облачный сервис OwenCloud и SCADA-системы.
Визуализация процессов с помощью панелей оператора.
Управление внешними устройствами по RS-485.

Конструктивные особенности:

Модульный корпус.
Ширина корпуса 7 модулей
Съемные клеммники – для удобства монтажа.

Возможности символьного индикатора ПР200

Видимая область символьного индикатора: 2 строки по 16 символов.
Поддержка кириллицы и латиницы.
Возможность корректировки параметров программы пользователя и параметров прибора.

Эксплуатация:

2 модификации по питанию: =24 В и ~230 В.
Подключение модулей расширения ПРМ (до 2 штук).
Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В с аналоговыми входами).
USB-порт – для программирования (miniUSB-входит в комплект).

Отличительные характеристики

Модули расширения и аксессуары для ПР200

Интерфейсная плата ПР-ИП485
Внешний вид	Подключение

Описание
Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Максимально можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно.
Модуль расширения ПРМ
Внешний вид	Подключение

Описание
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200: ПРМ-1 – для увеличения дискретных входов и выходов. ПРМ-2 – для увеличения аналоговых входов и дискретных выходов. ПРМ-3 – для увеличения аналоговых входов и выходов. ПРМ-4 – для увеличения дискретных входов. ПРМ-5 – для увеличения дискретных выходов. ПРМ-6 – для увеличения дискретных входов и выходов. Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.

Модификации Программируемое реле ОВЕН ПР200

48 из 48

ПР200-24.1.0.0

Код: 77527

88 304 ₸

ПР200-24.1.1.0

Код: 77528

98 637 ₸

ПР200-24.1.2.0

Код: 77529

108 970 ₸

ПР200-24.2.0.0

Код: 77530

102 395 ₸

ПР200-24.2.1.0

Код: 77531

112 258 ₸

ПР200-24.2.2.0

Код: 77532

122 122 ₸

ПР200-24.3.0.0

Код: 77544

98 637 ₸

ПР200-24.3.1.0

Код: 77545

108 970 ₸

ПР200-24.3.2.0

Код: 77546

119 304 ₸

ПР200-24.4.0.0

Код: 77533

102 395 ₸

ПР200-24.4.1.0

Код: 77534

112 258 ₸

ПР200-24.4.2.0

Код: 77535

122 122 ₸

Технические характеристики Программируемое реле ОВЕН ПР200

Проведите по таблице влево или вправо, чтобы увидеть все значения.

Наименование	ПР200-230	ПР200-24
Программирование
Среда программирования	Owen Logic
Объем Retain-памяти	1016 байт
Стек	динамический
Объем памяти сетевых переменных (режим slave)	128 байт
Объем памяти сетевых переменных (режим master)	128 байт
Память ПЗУ	128 кбайт
Память ОЗУ	32 кбайт
Интерфейс программирования	miniUSB
Общие сведения
Диапазон переменного напряжения питания	90…264 В (номинальное 230 В, при 50 Гц)	-
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)	19...30 В (номинальное 24 В)
Минимальное время цикла	1 мс (зависит от сложности программы)
Часы реального времени	есть
Модули расширения ПРМ	да, до 2 шт.
Встроенный источник питания	есть (в зависимости от модификации)	нет
Дискретные входы
Количество	8
Тип	Дискретный фазовый (ДФ)	-
Подключаемые датчики	коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Номинальное напряжение питания	~230 В	-
Гальваническая развязка	групповая по 4 входа (1-4, 5-8)	-
Электрическая прочности изоляции	2830 В, групповая – 1780 В	-
Тип	Дискретный (Д)
Подключаемые датчики	коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Номинальное напряжение питания	=24 В
Гальваническая развязка	групповая по 4 входа (1-4, 5-8)
Электрическая прочности изоляции	2830 В, групповая – 1780 В
Аналоговые входы
Количество	до 4
Тип измеряемых сигналов	0…10 В, 4…20 мА, 0…4 кОм
Разрешающая способность АЦП	12 бит
Период обновления значений всех каналов, не более	10 мс
Работа в дискретном режиме	да
Гальваническая развязка	отсутствует
Дискретные выходы
Количество	до 12
Тип	релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа)
Допустимый ток нагрузки, не более
Релейные (Р):	5А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока
Транзисторные (К):	0,2 А при напряжении не более 60 В постоянного тока
Гальваническая развязка	групповая по 2 выхода	групповая по 4 выхода
Электрическая прочности изоляции	2830 В, групповая – 1780 В	2830 В
Аналоговые выходы
Количество	до 2
Тип аналогового выхода	4...20 мА (И) или 0...10 В (У) – выбирается при заказе
Разрядность ЦАП	10 бит
Гальваническая развязка	выход 4…20 мА (И): индивидуальная 2830 В выход 0…10 В (У): групповая 2830 В
Коммуникационные возможности
Интерфейс RS-485 (до 2 шт. – выбирается при заказе)
Протокол связи	Modbus RTU/ASCII
Режим работы	Master/Slave
Индикация и управление
Тип дисплея	текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Поддерживаемые языки	русский, английский
Количество механических кнопок	6

Технические характеристики модификации ПР200-х8

Наименование	ПР200-230	ПР200-24
Программирование
Среда программирования	OwenLogic
Объем Retain-памяти	1016 байт
Стек	динамический
Объем памяти сетевых переменных (режим slave)	128 байт
Память ПЗУ	128 кбайт
Память ОЗУ	32 кбайт
Интерфейс программирования	miniUSB
Общие сведения
Диапазон переменного напряжения питания	90…264 В (номинальное 230 В, при 50 Гц)	-
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)	19...30 В (номинальное 24 В)
Минимальное время цикла	1 мс (зависит от сложности программы)
Часы реального времени	есть
Модули расширения ПРМ	да, до 2 шт.
Встроенный источник питания	есть (в зависимости от модификации)	нет
Дискретные входы
Количество	8
Тип	Дискретный (Д)
Подключаемые датчики	коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Номинальное напряжение питания	=24 В
Гальваническая развязка	групповая по 4 входа (1-4, 5-8)
Электрическая прочности изоляции	2830 В, групповая – 1780 В
Аналоговые входы
Количество	4
Тип измеряемых сигналов	Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. Настройка осуществляется ТОЛЬКО программно, перемычки устанавливать не нужно
Разрешающая способность АЦП	12 бит
Период обновления значений всех каналов, не более	10 мс
Работа в дискретном режиме	да
Гальваническая развязка	отсутствует
Режим температурной компенсации
Температурная компенсация	18, 20 или 25 ºС (устанавливается в OwenLogic)
Диапазон компенсации температуры раствора	0…50 ºС
Допустимый диапазон значений коэффициентов датчиков электропроводности (коэффициентов ячеек)	0,05…2
Время обновления данных от входа, не более	800 мс
Входы для измерения электропроводности (CDM)
Диапазон измерения электропроводности	0...200 мкСм/см, 0...2000 мкСм/см
Тип схемы измерения	двухэлектродная, четырехэлектродная
Предел основной приведенной погрешности	±1,5 %
Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов	0,5 от основной
Погрешность измерения электропроводности, определяющей логическое состояние входа, (к максимальному значению диапазона)	±1,5 %
Рабочая частота входа	1400 Гц
Тип подключаемых датчиков электропроводности	Кондуктометрический
Тип подаваемого сигнала на электроды датчика	Меандр
Работа в дискретном режиме (измерение уровня)	Да
Порог переключения входа из состояния «логическая единица» в состояние «логический ноль»	0...1999 мкСм/см (устанавливается в OwenLogic)
Порог переключения входа из состояния «логический ноль» в состояние «логическая единица»	1...2000 мкСм/см (устанавливается в OwenLogic)
Время обновления данных от входа, не более	65 мс
Дискретные выходы
Количество	8
Тип	релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа)
Допустимый ток нагрузки, не более
Релейные (Р):	5А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока
Гальваническая развязка	групповая по 2 выхода
Электрическая прочности изоляции	2830 В, групповая – 1780 В
Аналоговые выходы
Количество	2
Тип аналогового выхода	Универсальный: 4...20 мА / 0...10 В Устанавливается программно
Разрядность ЦАП	12 бит
Гальваническая развязка	выход 4…20 мА (И): индивидуальная 2830 В выход 0…10 В (У): групповая 2830 В
Коммуникационные возможности
Интерфейс RS-485 (до 2 шт. – выбирается при заказе)
Протокол связи	Modbus RTU/ASCII
Режим работы	Master/Slave
Индикация и управление
Тип дисплея	текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Поддерживаемые языки	русский, английский
Количество механических кнопок	6

Инструкции, схемы подключения и документация Программируемое реле ОВЕН ПР200

Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.

Цена, наличие и поставка Программируемое реле ОВЕН ПР200 по Казахстану

ТОО АКЭТО поставляет ПР200 программируемое реле с дисплеем для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.

Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
