АРТИКУЛ: ОВЕН ПД100И-1x7-Exi

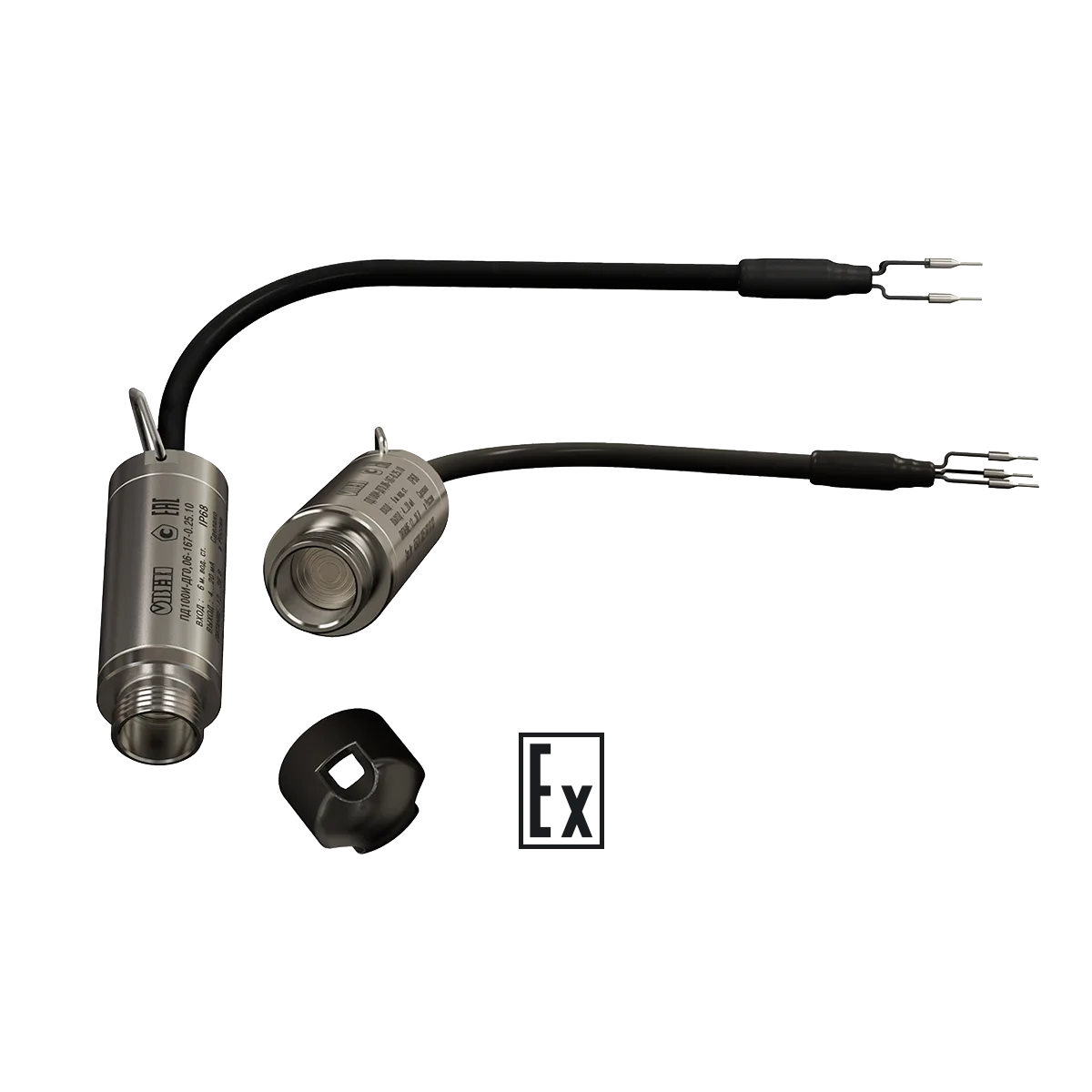

ПД100И-147-Exi – погружной уровнемер с искробезопасной цепью и пылевлагозащитой IP68 для опасных производств
Обозначения модели: ПД100И-147, ОВЕН ПД100И-147
ПД100И-147 относится к семейству «ПД100И-1x7-Exi – погружной уровнемер с искробезопасной цепью и пылевлагозащитой IP68 для опасных производств». Ниже собраны только исполнения этой модели из официального каталога ОВЕН.
от 131 431 ₸
В наличии, доступно к заказу
Описание и назначение ПД100И-147-Exi – погружной уровнемер с искробезопасной цепью и пылевлагозащитой IP68 для опасных производств
Погружной уровнемер ПД100И-1x7-EXI – это высоконадежный преобразователь гидростатического давления с мембраной из нержавеющей стали, обеспечивающий точное измерение уровня жидкостей. Устройство имеет выходной сигнал 4…20 мА, соответствует требованиям технического регламента Таможенного союза по взрывозащите 0Ex ia IIC T5 Ga X («О безопасности оборудования для работы во взрывоопасных средах» 012/2011) и оснащено встроенным гидрометрическим кабелем.
Область применения
Уровнемер ПД100И-1x7-EXI предназначен для измерения уровня горючих жидкостей на взрывоопасных предприятиях и установках, включая:
- Резервуары нефтепродуктов
- Сточные емкости химических производств
- Бензобаки карьерных самосвалов
- Хранилища топливозаправочных станций
- Ванны гальванизации
- Прочие взрывоопасные и категорированные производства
Измеряемые среды
Нефтепродукты, топлива, химически агрессивные стоки, кислоты, щелочи, техническая вода и другие взрывоопасные жидкости, совместимые с нержавеющими сталями AISI 316L, AISI 304S и поливинилхлоридом PVC.
Преимущества
- Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного сенсора.
- Устойчивость к гидроударам.
- Стабильное значение «нуля» преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений – от 0,01 до 2,5 МПа (1,0 до 250,0 м вод. ст.).
- Тип измеряемого давления – гидростатическое (ДГ), избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды
- при монтаже датчика на резьбе -40…+80 °С
- при погружении датчика в процесс 0…+80 °С
- Класс точности – 0,25 %; 0,5 %.
- Межповерочный интервал – 5 лет / 4 года.
- Взрывозащита – «искробезопасная цепь» 0Ex ia IIC T5 Ga X.
Модификации ПД100И-147-Exi – погружной уровнемер с искробезопасной цепью и пылевлагозащитой IP68 для опасных производств
Показано 5 из 5ПД100И-ДИ0,01-147-0,5-ЕХI-1
Код: 167714
131 431 ₸
ПД100И-ДИ0,06-147-0,5-ЕХI-9
Код: 170939
158 075 ₸
ПД100И-ДИ0,06-147-0,5-ЕХI-12
Код: 170940
168 067 ₸
ПД100И-ДИ1,0-147-0,25-ЕХI-2
Код: 166679
138 177 ₸
ПД100И-ДИВ0,08-147-0,5-ЕХI-15
Код: 171167
178 059 ₸
Технические характеристики ПД100И-147-Exi – погружной уровнемер с искробезопасной цепью и пылевлагозащитой IP68 для опасных производств
Проведите по таблице влево или вправо, чтобы увидеть все значения.
Инструкции, схемы подключения и документация ПД100И-147-Exi – погружной уровнемер с искробезопасной цепью и пылевлагозащитой IP68 для опасных производств
Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.
Руководство по эксплуатации датчика давления ПД100ИРуководство по эксплуатации (краткое) ПД100И-1х7Декларация о соответствии на ПД100ИСертификат средств измерений ПД100И (МПИ - 5 лет)Сертификат средств измерений ПД100И (МПИ для СЗМ – 1 год)Сертификат средств измерений ПД100ИСертификат промышленной безопасности на ПД100Описание типа средства измеренийСертификат взрывозащиты для ПД100И-1хх-EXIСвидетельство о типовом одобрении ПД100-1Х5-ЕХ, ПД100И-1Х7Отказное решение ТР ТС 043/2017 на ПД100, ПД100И, ПД200Отказное решение ФЗ № 123 на ПД100, ПД100И, ПД200
Цена, наличие и поставка ПД100И-147-Exi – погружной уровнемер с искробезопасной цепью и пылевлагозащитой IP68 для опасных производств по Казахстану
ТОО АКЭТО поставляет ПД100И-1x7-Exi – погружной уровнемер для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.
Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
