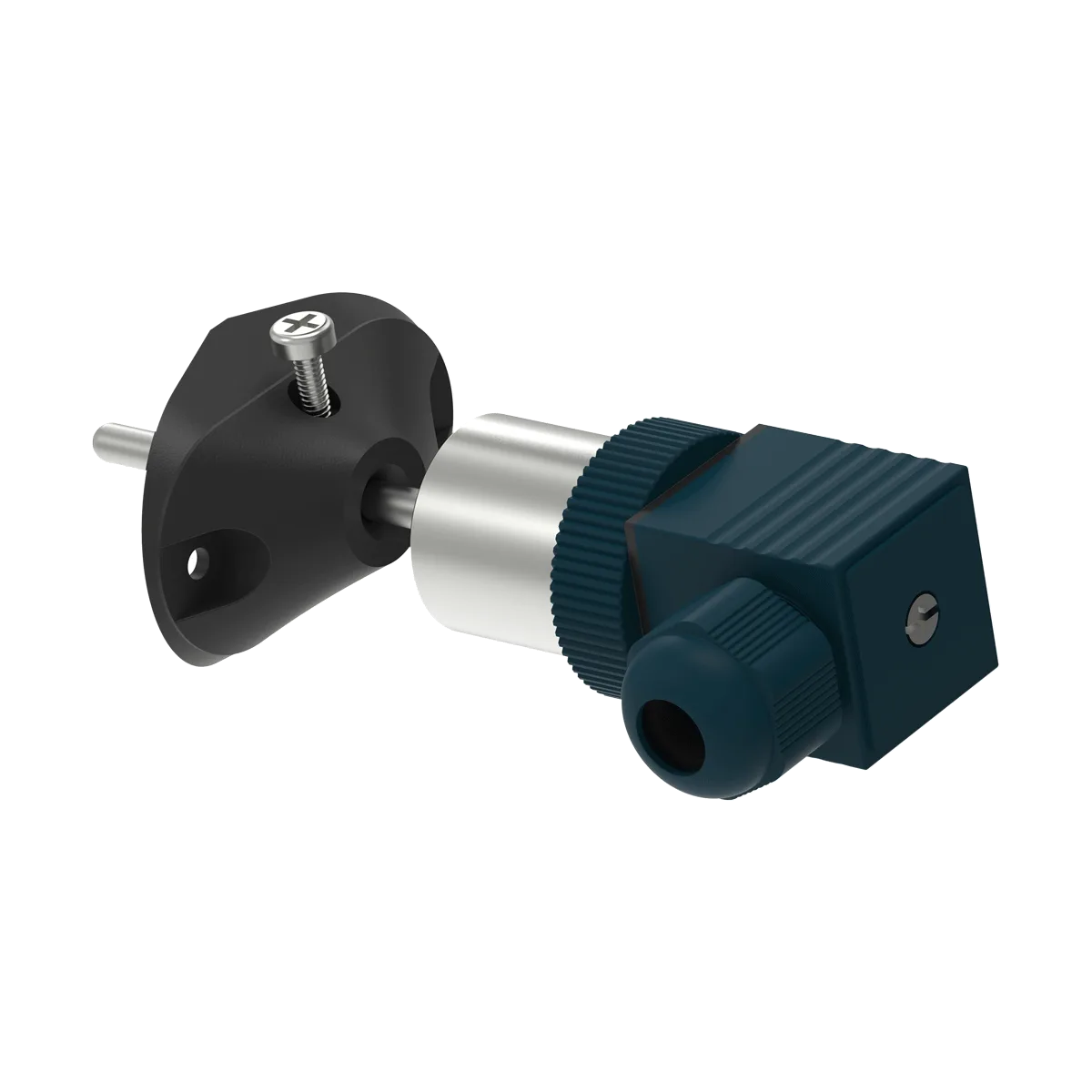

Датчики температуры для систем вентиляции, отопления и кондиционирования (ОВК/HVAC) ДТС3ххх
АРТИКУЛ: ДТС3ххх

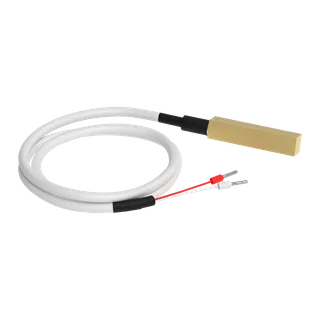

Датчики температуры для систем вентиляции, отопления и кондиционирования (ОВК/HVAC) ДТС3224

Обозначения модели: ДТС3224, ОВЕН ДТС3224

ДТС3224 относится к семейству «Датчики температуры для систем вентиляции, отопления и кондиционирования (ОВК/HVAC) ДТС3ххх». Ниже собраны только исполнения этой модели из официального каталога ОВЕН.

от 11 743 ₸

В наличии, доступно к заказу

Описание и назначение Датчики температуры для систем вентиляции, отопления и кондиционирования (ОВК/HVAC) ДТС3224

Датчики температуры ОВЕН ДТС3ххх предназначены для непрерывного измерения температуры в системах ОВК (HVAC): температуры воздуха на улице, в канале воздуховода и помещении, температуры поверхности трубопровода и температуры теплоносителя в трубопроводе.

Таблица сравнения ДТС3ххх

Назначение

Снят с продаж с 29.01.24

Аналог

Канальный датчик температуры

ДТС3015

ДТС3032

Накладной датчик температуры

ДТС3225

ДТС3222

Погружной датчик температуры

ДТС3105

ДТС3042

ДТС3194

ДТС3044

Типы исполнений датчиков и назначение

Области применения

ОВК (HVAC), ЖКХ – системы отопления, системы вентиляции и кондиционирования частных, общественных и производственных зданий.

Среда измерения

Теплоноситель: вода, воздух и другие среды нейтральные к нержавеющей стали 12Х18Н10Т.

Отличительные особенности

  • Разнообразие НСХ: Рt100, Рt1000, 50М, 100М, NTC3k, NTC10k, NTC20k.
  • Удобство монтажа: DIN-разъем, клеммы, выбор типа кабельного вывода.
  • Гарантия качества:
    • средний срок службы не менее 10 лет;
    • гарантия 2 года;
    • 100% выходной контроль качества датчиков (ОТК, собственная лаборатория).
  • Произведено в РФ.

Основные характеристики

  • Диапазон измеряемых температур: -50…+250 °С.
  • Температура окружающего воздуха: -50…+85 °С
  • Степень защиты (в зависимости от модификации): IP20, IP54, IP65, IP67.
  • Класса допуска: А, В.
  • Погрешность 1 % (для NTC).

Токовый выход

Если вам нужен датчик с токовым выходом 4…20 мА с разъемом DIN 43650, предлагаем использовать совместно с ДТС3ххх нормирующий преобразователь НПТ-5.

Модификации Датчики температуры для систем вентиляции, отопления и кондиционирования (ОВК/HVAC) ДТС3224

100 из 100
ДТС3224-50М.В3.43.Э1
Код: 153242
14 134 ₸
ДТС3224-50М.В3.43.Э3
Код: 149504
16 525 ₸
ДТС3224-50М.В3.43.ЭС0,2
Код: 138618
12 938 ₸
ДТС3224-50М.В3.43.ЭС2
Код: 138619
17 806 ₸
ДТС3224-50М.В3.43.ЭС2.НП
Код: 154159
16 610 ₸
ДТС3224-50М.В3.43.ЭС4
Код: 145508
22 674 ₸
ДТС3224-50М.В3.43.ЭС5
Код: 128937
25 108 ₸
ДТС3224-50М.В3.43.ЭС20
Код: 146321
61 616 ₸
ДТС3224-100М.В3.43.Э0,3
Код: 143970
13 297 ₸
ДТС3224-100М.В3.43.Э12
Код: 154273
27 285 ₸
ДТС3224-100М.В3.43.Э16
Код: 151718
32 068 ₸
ДТС3224-100М.В4.43.Э2
Код: 128944
15 756 ₸

Технические характеристики Датчики температуры для систем вентиляции, отопления и кондиционирования (ОВК/HVAC) ДТС3224

Проведите по таблице влево или вправо, чтобы увидеть все значения.

Характеристика

Значение

ДТС3014, ДТС3224, ДТС3044

ДТС3222, ДТС3032,

ДТС3042, ДТС3125

ДТС3105

НСХ

50М, 100М

Pt100,  Pt1000

NTC3k, NTC10k, NTC20k

50М,

100М

Pt100,  Pt1000

NTC3k, NTC10k, NTC20k

 Pt100,  Pt1000 NTC3k, NTC10k, NTC20k

Диапазон измеряемых температур

Класс

допуска А

—

-30…+250 °C

—

—

-30…+250 °C

для ДТС3125:

-30…+100 °C

—

 - -

Классы допуска В

-50…+150 °C

 -50…+250 °C

-50…+180 °C

для ДТС3125:

-40…+100 °C

-50…+250 °C

для ДТС3125:

-40…+100 °C

 -40…+100

1

—

-40…+120 °C

—

-40…+120 °C

(кроме ДТС3125)

Для ДТС3125:

-40…+100 °C

 - -40…+100

Время термической реакции

10…30 с

Количество чувствительных элементов

1

Схема внутренних соединений проводников

Двухпроводная, трехпроводная, четырехпроводная**

Условное давление

Не более 0,6 МПа

Исполнение сенсора относительно корпуса

Изолированный



Длина кабельного вывода

0,2 м – стандарт;

до 20 м – по заказу

–

Исполнение коммутационной

головки

–

Пластмассовая

Способ монтажа

Без резьбы: ДТС3014, ДТС3224, ДТС3222

Фланец: ДТС3032

Настенный ДТС3125, ДТС3105

С основными резьбами: G1/2, М20×1,5, R1/2: ДТС3044, ДТС3042**

Материал защитной арматуры

12Х18Н10Т, латунь

12Х18Н10Т, медь

 -

Степень защиты согласно ГОСТ 14254

IP54, IP67

IP65

IP20

Средняя наработка на отказ, не менее

35 000 ч

Условия эксплуатации узлов коммутации

-50…+85 ⁰С

относительная влажность до 98 %

+85 ⁰С

* для ДТС3105 только четырехпроводная схема.
** Возможны другие типы резьбы.

Инструкции, схемы подключения и документация Датчики температуры для систем вентиляции, отопления и кондиционирования (ОВК/HVAC) ДТС3224

Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.

Таблицы зависимостей сопротивления от температуры для типов НСХ: NTC3K, NTC10K, NTC20KТаблица сравнения ДТС3хххРуководство по эксплуатации ДТС3005Руководство по эксплуатации ДТС3ХХХРуководство по эксплуатации ДТС3105Отказное письмо на ДТС3XXXОписание типа СИ ДТСхх2, ДТСхх3, ДТС3хххОтказное письмо ДТС3005Сертификат соответствия ГОСТ Р на ДТСххх4Сертификат соответствия на IP67Сертификат средств измерений ДТСхх2, ДТСхх3, ДТС3хххСертификат средств измерений ДТСхх2, ДТСхх3, ДТС3ххх

Цена, наличие и поставка Датчики температуры для систем вентиляции, отопления и кондиционирования (ОВК/HVAC) ДТС3224 по Казахстану

ТОО АКЭТО поставляет ДТС3ххх — датчики для систем ОВК для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.

Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
