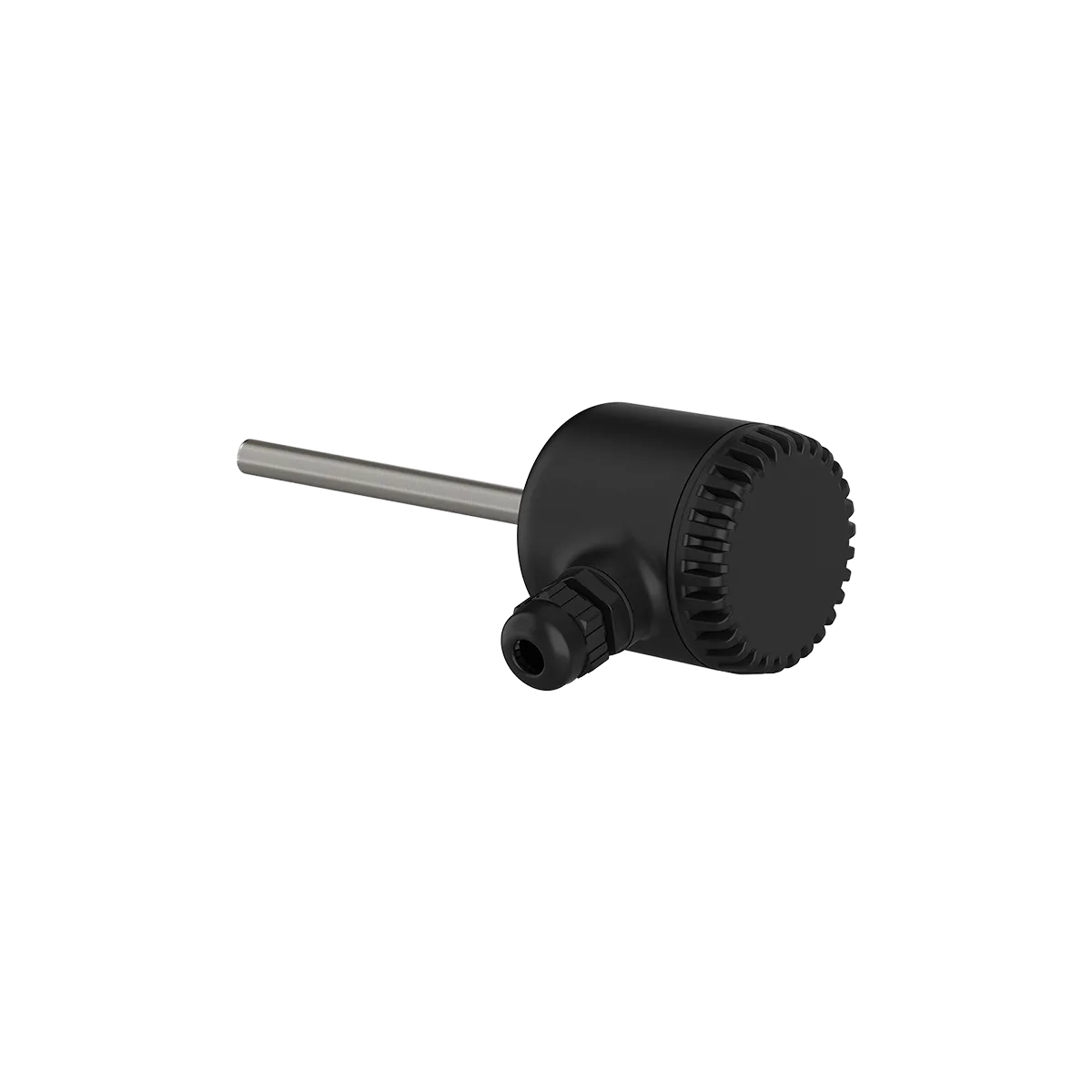

ДТСхх5М.И термопреобразователи сопротивления с выходным сигналом 4…20 мА
АРТИКУЛ: ОВЕН ДТСхх5М.И

ДТС015М.И термопреобразователи сопротивления с выходным сигналом 4…20 мА

Обозначения модели: ДТС015М, ОВЕН ДТС015М

ДТС015М относится к семейству «ДТСхх5М.И термопреобразователи сопротивления с выходным сигналом 4…20 мА». Ниже собраны только исполнения этой модели из официального каталога ОВЕН.

от 51 325 ₸

В наличии, доступно к заказу

Описание и назначение ДТС015М.И термопреобразователи сопротивления с выходным сигналом 4…20 мА

Включены в реестр Минпромторг, реестровая запись 10642799 до 03.06.2028

Датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, PT100, 100П (только 4…20 мА)) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.

При заказе датчика с HART-протоколом появляется возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).

Среда измерения

Твердые, жидкие, газообразные и сыпучие среды.

В состав термопреобразователей входят:

  • Первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС).
  • Измерительные преобразователи НПТ-3 или преобразователь «4…20 мА + HART», встроенные в головку датчика.
  • Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Использование в составе изделия преобразователя позволяет получать данные об измеренной температуре по 4…20 мА или HART-протоколу в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

Стандартный срок производства – от 8 рабочих дней

Особенности монтажа ДТС325М

Особенности монтажа накладных датчиков ДТС

При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:

  1. Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5).
  2. Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2).
  3. Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.

Особенности монтажа ДТС305М

Особенности монтажа ДТС305М

Совместите механическое присоединение датчика и ответную часть, обязательно установив между ними уплотнительное кольцо. Прижмите датчик хомутом.

Модификации ДТС015М.И термопреобразователи сопротивления с выходным сигналом 4…20 мА

351 из 351
ДТС015М-50М.0,5.60.И [1]
Код: 69592
51 325 ₸
ДТС015М-50М.0,5.60.И [2]
Код: 77625
51 325 ₸
ДТС015М-50М.0,5.60.И [3]
Код: 79345
51 325 ₸
ДТС015М-50М.0,5.60.И [16]
Код: 107154
51 325 ₸
ДТС015М-50М.0,5.60.И [17]
Код: 90533
51 325 ₸
ДТС015М-50М.0,5.60.МГ.И [1]
Код: 142770
58 456 ₸
ДТС015М-50М.0,5.60.МГ.И [3]
Код: 94257
58 456 ₸
ДТС015М-50М.0,5.60.МГ.И [16]
Код: 108007
58 456 ₸
ДТС015М-50М.0,5.80.И [1]
Код: 72200
51 325 ₸
ДТС015М-50М.0,5.80.И [2]
Код: 86184
51 325 ₸
ДТС015М-50М.0,5.80.И [3]
Код: 70978
51 325 ₸
ДТС015М-50М.0,5.80.И [16]
Код: 69373
51 325 ₸

Технические характеристики ДТС015М.И термопреобразователи сопротивления с выходным сигналом 4…20 мА

Проведите по таблице влево или вправо, чтобы увидеть все значения.

Наименование

Значение

ДТCхх5.И

ДТCхх5.И-H

Номинальное значение напряжения питания (постоянного тока)

24 В

Диапазон допустимых напряжений питания (постоянного тока)

12...36 В

Максимальная мощность, потребляемая преобразователем

0,8 Вт

Диапазон выходного тока преобразователя

4...20 мА

Интерфейс HART

Нет

Есть

Вид зависимости «ток от температуры»

линейная

Нелинейность преобразования, не хуже

±0,2 %

Разрядность цифро-аналогового преобразователя, не менее

12 бит

Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более

30

Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более

100

Номинальное значение сопротивления нагрузки
(при напряжении питания 24 В)

533 Ом ±5 %

Максимальное допустимое сопротивление нагрузки
(при напряжении питания 36 В)

1067 Ом

Пульсации выходного сигнала

0,6 %

Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более

30 с

Показатель тепловой инерции, не более

20...40 с

Материал защитной арматуры

сталь 12Х18Н10Т

AISI 316 – для ДТС305М CLAMP

Степень защиты

IP54

IP65 – для датчиков с металлической головкой

IP67 – для ДТС305М CLAMP

Параметры CLAMP

DN 25, DN 32, DN 40 (50,5 мм)

DN 50 (64 мм)

Давление измеряемой среды – не более 1,6 МПа

 -

Средний срок службы

не менее 10 лет

Инструкции, схемы подключения и документация ДТС015М.И термопреобразователи сопротивления с выходным сигналом 4…20 мА

Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.

Руководство по эксплуатации ДТС-И и ДТП-ИГигиеническое и эпидемиологическое экспертное заключение на ДТССертификат средств измерений ДТССертификат средств измерений ДТССертификат средств измерений ДТСТиповое одобрение российского морского регистра судоходства на ДТСОписание типа СИ ДТСДекларация о соответствии на ДТС с НПСертификат промышленной безопасности на ДТССертификат соответствия в области пожарной безопасности на ДТСВыписка из реестра Минпромторг для ДТСхх5 и ДТСхх5М.ИКонфигуратор НПТ v4.1.0.742

Цена, наличие и поставка ДТС015М.И термопреобразователи сопротивления с выходным сигналом 4…20 мА по Казахстану

ТОО АКЭТО поставляет ДТСхх5М.И термопреобразователи для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.

Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
