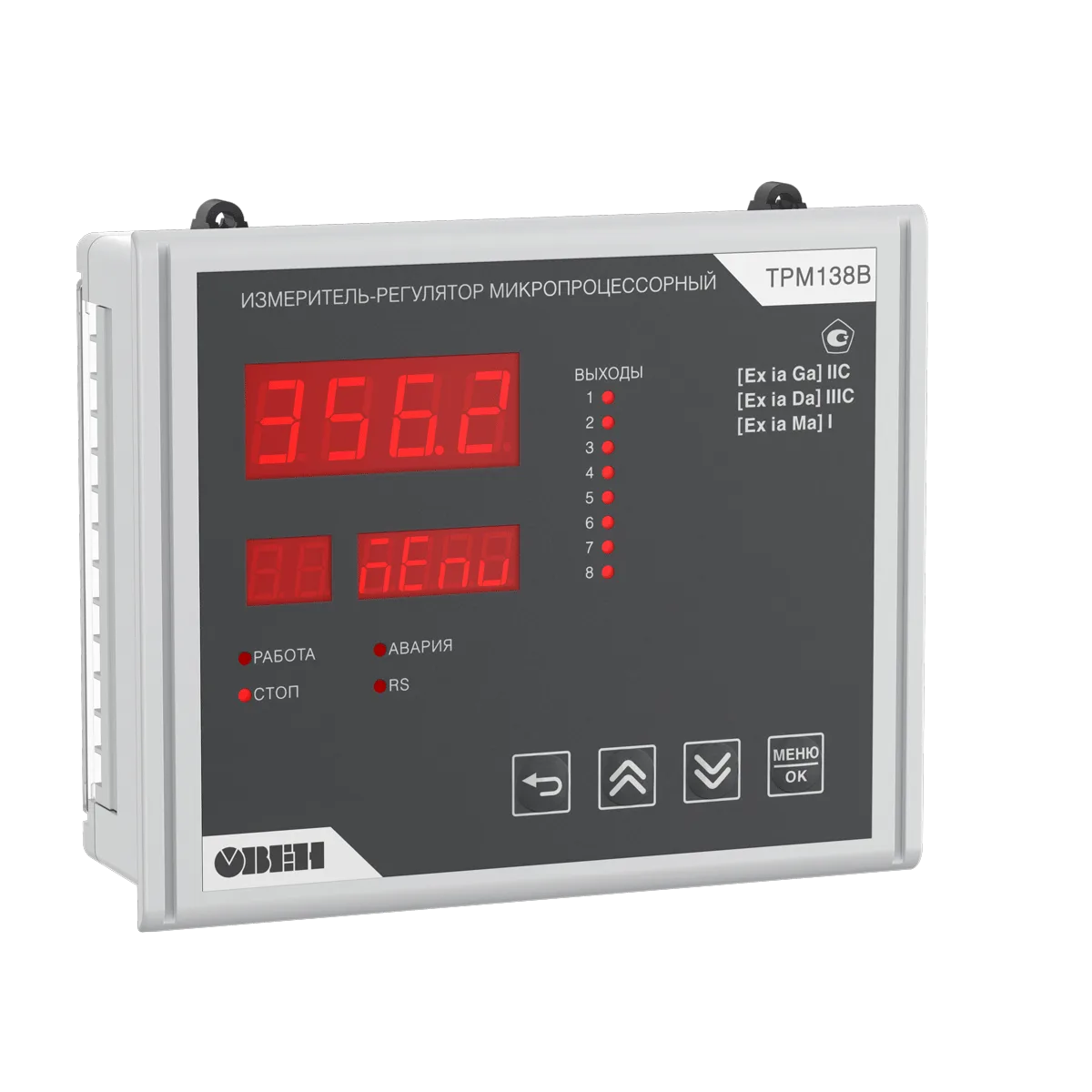

ТРМ138В восьмиканальный регулятор для взрывоопасных зон с RS-485 и USB
АРТИКУЛ: ОВЕН ТРМ138В

ТРМ138В восьмиканальный регулятор для взрывоопасных зон с RS-485 и USB

Обозначения модели: ОВЕН ТРМ138В

ТРМ138В является аналогом прибора ТРМ138 со встроенными барьерами искрозащиты. Прибор можно использовать в качестве восьмиканального регулятора, сигнализатора, регистратора или восьмиканального барьера искрозащиты. Входы прибора универсальны и поддерживают 50 типов различных датчиков. По измеренным показаниям прибор осуществляет автоматическое регулирование в соответствии с выбранным алгоритмом. К регулятору можно подключить…

от 427 000 ₸

В наличии, доступно к заказу

Запросить срок в WhatsApp

Описание и назначение ТРМ138В восьмиканальный регулятор для взрывоопасных зон с RS-485 и USB

ТРМ138В является аналогом прибора ТРМ138 со встроенными барьерами искрозащиты. Прибор можно использовать в качестве восьмиканального регулятора, сигнализатора, регистратора или восьмиканального барьера искрозащиты.

Входы прибора универсальны и поддерживают 50 типов различных датчиков. По измеренным показаниям прибор осуществляет автоматическое регулирование в соответствии с выбранным алгоритмом.

К регулятору можно подключить до восьми исполнительных механизмов, тип управляющих выходов можно выбрать при заказе.

Для запуска в работу не требуется знание специальных сред программирования – устройство настраивается в программе Owen Configurator через кабель USB Type-C.

ТРМ138В со встроенными барьерами искрозащиты применяется в нефтегазовой, химической, целлюлозно-бумажной, лакокрасочной промышленности, а также на АЗС и зернохранилищах.

Преимущества

Встроенные барьеры искрозащиты
Применение восьмиканального регулятора со встроенными барьерами искрозащиты выгоднее, чем отдельно используемый регулятор и восемь барьеров

Наличие сертификата взрывозащиты
Прибор предназначен для применения на взрывоопасных производствах. Маркировка взрывозащиты [Ex ia Ma] I, [Ex ia Ga] IIC, [Ex ia Da] IIIC

Удобная настройка через USB Type-C
Все параметры прибора настраиваются через Owen Configurator с помощью кабеля USB Type-C. Питание от сети не требуется

Различные алгоритмы управления
Двухпозиционное ON/OFF и ПИД-регулирование. Работа в режимах нагрев, охлаждение, сигнализатор, регистратор

Встроенное питание токовой петли
Подключение токовых датчиков 0…5, 0…20, 4…20 мА без блока питания. Датчик питается от самого прибора

Работа входов в дискретном и аналоговом режиме
Все 8 входов поддерживают аналоговые (ТС, ТП, I, U) и дискретные (кнопка, переключатель) сигналы.
На любой вход можно подключить внешнее устройство управления и запускать/останавливать каждый канал регулирования или группу каналов.

50 поддерживаемых сигналов
Работа со всеми стандартными датчиками ТС, ТП, I, U. Работа с терморезисторами, пирометрами, потенциометрами и дискретными сигналами.
При замене датчика достаточно указать его тип в меню, а не заменять сам прибор

Работа при -30 ⁰С
Расширенный температурный диапазон позволяет эксплуатировать прибор в тяжелых условиях холодного или тропического климата при температурах: от -30 до + 55 ⁰С

Погодозависимое регулирование
В приборе можно настроить график уставок, меняющийся в зависимости от температуры наружного воздуха

Возможности

  • Восемь универсальных входов со встроенными барьерами искрозащиты
  • Восемь выходных устройств для управления исполнительными механизмами по ПИД, двухпозиционному или П-регулированию. Тип выходных устройств выбирается при заказе.
  • Вычисление средних значений, разности и скорости изменения измеряемых величин
  • Вычисление влажности психрометрическим методом (по сухому и влажному термометру)
  • Управление выходными устройствами с кнопок прибора, с помощью внешних кнопок или по RS-485
  • Подача аварийного сигнала при неисправности датчиков с отображением причины на индикаторе

Сервисы

Бесплатный OPC-сервер для обмена данными между приборами ОВЕН и любыми SCADA-системами

Бесплатный облачный сервис OwenCloud для удалённого управления автоматикой и мониторинга

Модификации ТРМ138В восьмиканальный регулятор для взрывоопасных зон с RS-485 и USB

Показано 7 из 7
Подбор исполнения
ТРМ138В-Щ7.И
Код: 157513
512 400 ₸
ТРМ138В-Щ7.ИИИИРРРР
Код: 167584
512 400 ₸
ТРМ138В-Щ7.К
Код: 157514
427 000 ₸
ТРМ138В-Щ7.Р
Код: 157515
427 000 ₸
ТРМ138В-Щ7.РРРРУУУУ
Код: 157516
512 400 ₸
ТРМ138В-Щ7.С
Код: 157517
427 000 ₸
ТРМ138В-Щ7.Т
Код: 157518
427 000 ₸

Технические характеристики ТРМ138В восьмиканальный регулятор для взрывоопасных зон с RS-485 и USB

Проведите по таблице влево или вправо, чтобы увидеть все значения.

Корпус
Щитовой Щ7

144×169×50,5 мм

IP54 со стороны лицевой панели

IP20 со стороны задней крышки
Масса, не более 1 кг
Питание
Напряжение питания ~90…253 В, номинальное 230 В, частота 47…63 Гц
Потребляемая мощность, не более 30 ВА
Встроенный источник питания =24±3 В при максимальном токе 200 мА
Коммуникационные интерфейсы
Количество портов

1 × RS-485

1 × USB Type-C
Поддерживаемые протоколы

Modbus RTU

Modbus ASCII
Параметры искробезопасных цепей
Температура окружающей среды -30 ⁰С ≤ Ta ≤ +50 ⁰С
Маркировка взрывозащиты по ГОСТ31610.0-2019

[Ex ia Ma] I,

[Ex ia Ga] IIC,

[Ex ia Da] IIIC.
Параметры искробезопасной цепи

Максимальное выходное напряжение Uo = 26,3 В

Максимальный выходной ток Io = 99,7 мА

Максимальное напряжение постоянного тока или эффективное значение переменного Um = 250 В

Группа I

Co = 4,38 мкФ, Lo = 46,9 мГн

Подгруппа IIA

Co = 2,49 мкФ, Lo = 28,6 мГн

Подгруппа IIB, IIIC

Co = 0,72 мкФ, Lo = 14,3 мГн

Подгруппа IIC

Co = 0,081 мкФ, Lo = 3,57 мГн
Входы
Количество 8 × AI/DI универсальные
Время опроса входа, не более

Терморезисторы: 0,75 с

Дискретный вход: 0,1 с
Остальные: 0,5 с
Подключаемые сигналы

Термосопротивления

Термопары

Сигналы тока и напряжения
Пирометры
NTC-датчики (терморезисторы)
Потенциометры
Пределы допускаемой основной приведенной погрешности измерений, не более

±0,25 % ТС, терморезисторы, сигналы напряжения и силы постоянного тока

±0,5 % ТП
±0,4 % Пирометры
Выходы
Количество 8 × DO/AO
Тип выхода
И Ток: 4…20 мА
У Напряжение: 0…10 В
Р Электромагнитное реле: 4 А, 250 В
К Транзисторная оптопара n-p-n: 400 мА, 60 В
С Симисторная оптопара: 40 мА, 250 В
Т Управление твердотельным реле: 3,3…6,5 В, 50 мА
Эксплуатация
Рабочая температура -30…+55 ⁰С
Гарантия 5 лет

Характеристики измерительных датчиков

Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651

Описание сигнала Диапазон измерения, °С
ТСМ (Cu50) W100 = 1.426 -50…+200
ТСМ (50М) W100 = 1.428 -180…+200
ТСП (Pt50) W100 = 1.385 -200…+850
ТСП (50П) W100 = 1.391 -200…+850
ТСМ (Cu100) W100 = 1.426 -50…+200
ТСМ (100М) W100 = 1.428 -180…+200
ТСП (Pt100) W100 = 1.385 -200…+850
ТСП (100П) W100 = 1.391 -200…+850
ТСН (100Н) W100 = 1.617 -60…+180
ТСМ (Cu500) W100 = 1.426 -50…+200
ТСМ (500М) W100 = 1.428 -180…+200
ТСП (Pt500) W100 = 1.385 -200…+850
ТСП (500П) W100 = 1.391 -200…+850
ТСН (500Н) W100 = 1.617 -60…+180
ТСМ (Cu1000) W100 = 1.426 -50…+200
ТСМ (1000М) W100 = 1.428 -180…+200
ТСП (Pt1000) W100 = 1.385 -200…+850
ТСП (1000П) W100 = 1.391 -200…+850
ТСН (1000Н) W100 = 1.617 -60…+180
ТСМ (53М) W100 = 1.426 (гр.23) -50…+200

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

Описание сигнала Диапазон измерения, °С
термопара ТХК (L) -200…+800
термопара ТЖК (J) -40…+900
термопара ТНН (N) -200…+1300
термопара ТХА (K) -200…+1300
термопара ТПП (S) 0…+1600
термопара ТПП (R) 0…+1600
термопара ТПР (B) +600…+1800
термопара ТВР (А-1) +1000…+2500
термопара ТВР (А-2) +1000…+1800
термопара ТВР (А-3) +1000…+1800
Термопара ТМК (Т) -200…+400
Typ.L (DIN 43710) 0…+900
ТХКн(Е) -200…+900

Пирометры

Описание сигнала Диапазон измерения, °С
пирометр РК-15 +900…+2000
пирометр РК-20 +1200…+2500
пирометр РС-20 +400…+1500
пирометр РС-25 +600…+2000

Унифицированные сигналы

Описание сигнала Диапазон измерения, %
ток 0..5 мА 0…100
ток 0…20 мА 0…100
ток 4…20 мА 0…100
напряжение -50…+50 мВ 0…100
напряжение 0..0,05 В 0..100
напряжение 0…1 В 0…100
напряжение 0..5 В 0..100
напряжение 0…10 В 0…100

Характеристики выходных устройств

Обозначение выхода Тип выхода Технические параметры
И Ток: 4…20 мА

Сопротивление нагрузки: 0…500 Ом,

Напряжение питания: 12…32 В рассчитывается в зависимости от нагрузки
У Напряжение: 0…10 В

Сопротивление нагрузки — не менее 2 кОм

Напряжение питания — 15…32 В
Р Электромагнитное реле

Для цепей переменного тока
Максимальный ток — 4 А
Напряжение — до 250 В, 50 Гц
Коэффициент мощности (cos φ) — более 0,4

Для цепей постоянного тока
Максимальный ток — 3 А
Напряжение — до 30 В
К Транзисторная оптопара n-p-n

Ток нагрузки — не более 400 мА

Напряжение нагрузки — не более 60 В постоянного тока
С Симисторная оптопара

Управление внешним симистором

Ток управляющего импульса — не более 400 мА

Напряжение — не более 250 В, 50 Гц

Коммутация нагрузки

Нагрузочный ток — не более 40 мА

Максимальный ток в импульсном режиме (< 2 мс) 400 мА

Напряжение — не более 250 В, 50 Гц
Т Управление твердотельным реле

Выходной ток не более 50 мА
Выходное напряжение высокого уровня от 3,3 до 6,5 В
Выходное напряжение низкого уровня от 0 до 0,7 В

Инструкции, схемы подключения и документация ТРМ138В восьмиканальный регулятор для взрывоопасных зон с RS-485 и USB

Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.

Руководство по эксплуатации ТРМ138ВСертификат взрывозащиты ТРМ13ХВДекларация о соответствии на ТРМ13ХВ

Цена, наличие и поставка ТРМ138В восьмиканальный регулятор для взрывоопасных зон с RS-485 и USB по Казахстану

ТОО АКЭТО поставляет ТРМ138В восьмиканальный регулятор для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.

Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.

Доставка оборудования ОВЕН по Казахстану: города, способы и условия →

ТРМ138В восьмиканальный регулятор для взрывоопасных зон с RS-485 и USB
от 427 000 ₸
OWEN.kz

Официальный дилер продукции ОВЕН в Республике Казахстан.
ТОО АКЭТО

Мы поставляем надежную автоматику для промышленности с полной технической поддержкой и гарантией.

Разделы

  • Каталог ОВЕН
  • Решения
  • База знаний
  • Доставка и сервис
  • О компании
  • Новости
  • Контакты

Контакты

  • Казахстан, Алматы, Павлодарская 82
  • 1000@aketo.org
  • +7 (707) 095-00-97

Связь

Оперативно отвечаем в мессенджерах по техническим вопросам и наличию.

Мы на картах

Я
Yandex
G
Google
2G
2GIS
© 2026 ТОО АКЭТО — Официальный дилер ОВЕН
Политика конфиденциальности

Похожие товары

Оборудование из той же категории, близкое по серии и назначению.

ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485
ОВЕН ТРМ138 [M02]

ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485

от 189 076 ₸

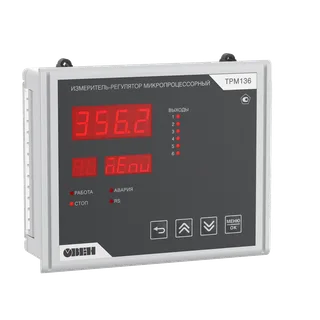

ТРМ136 [M02] обновленный шестиканальный ПИД-регулятор с USB и RS-485
ОВЕН ТРМ136 [M02]

ТРМ136 [M02] обновленный шестиканальный ПИД-регулятор с USB и RS-485

от 145 351 ₸

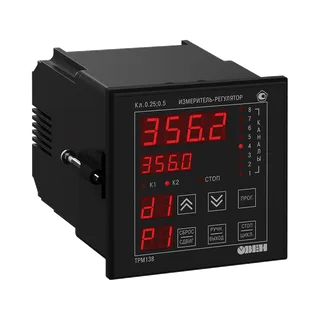

ТРМ138 восьмиканальный регулятор с двухпозиционным управлением и RS-485
ОВЕН ТРМ138

ТРМ138 восьмиканальный регулятор с двухпозиционным управлением и RS-485

от 175 241 ₸

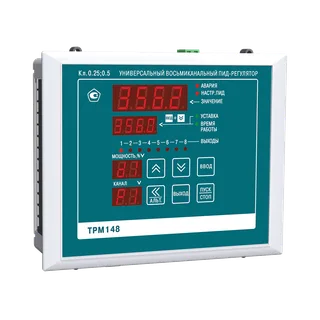

ТРМ148 восьмиканальный ПИД-регулятор с RS-485
