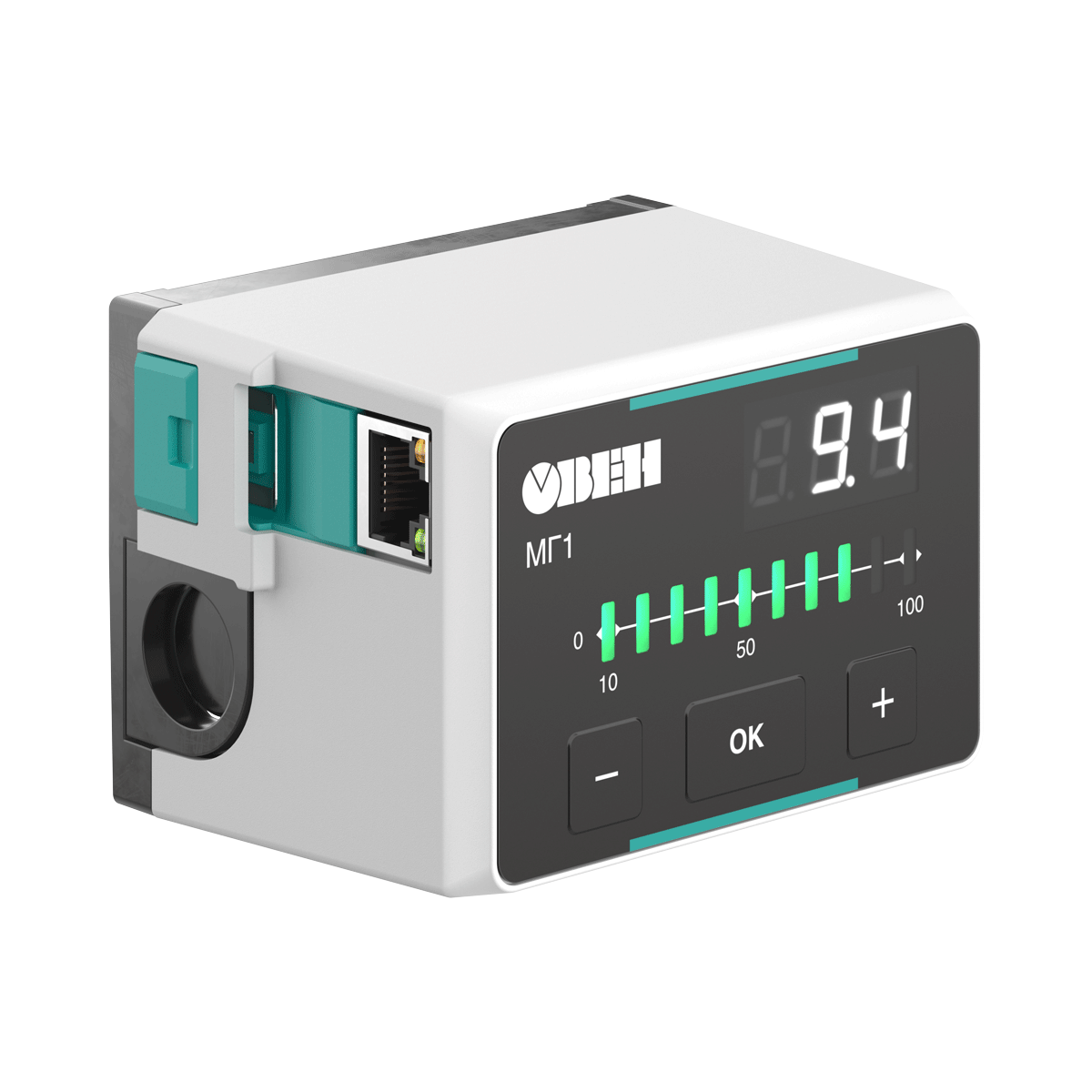

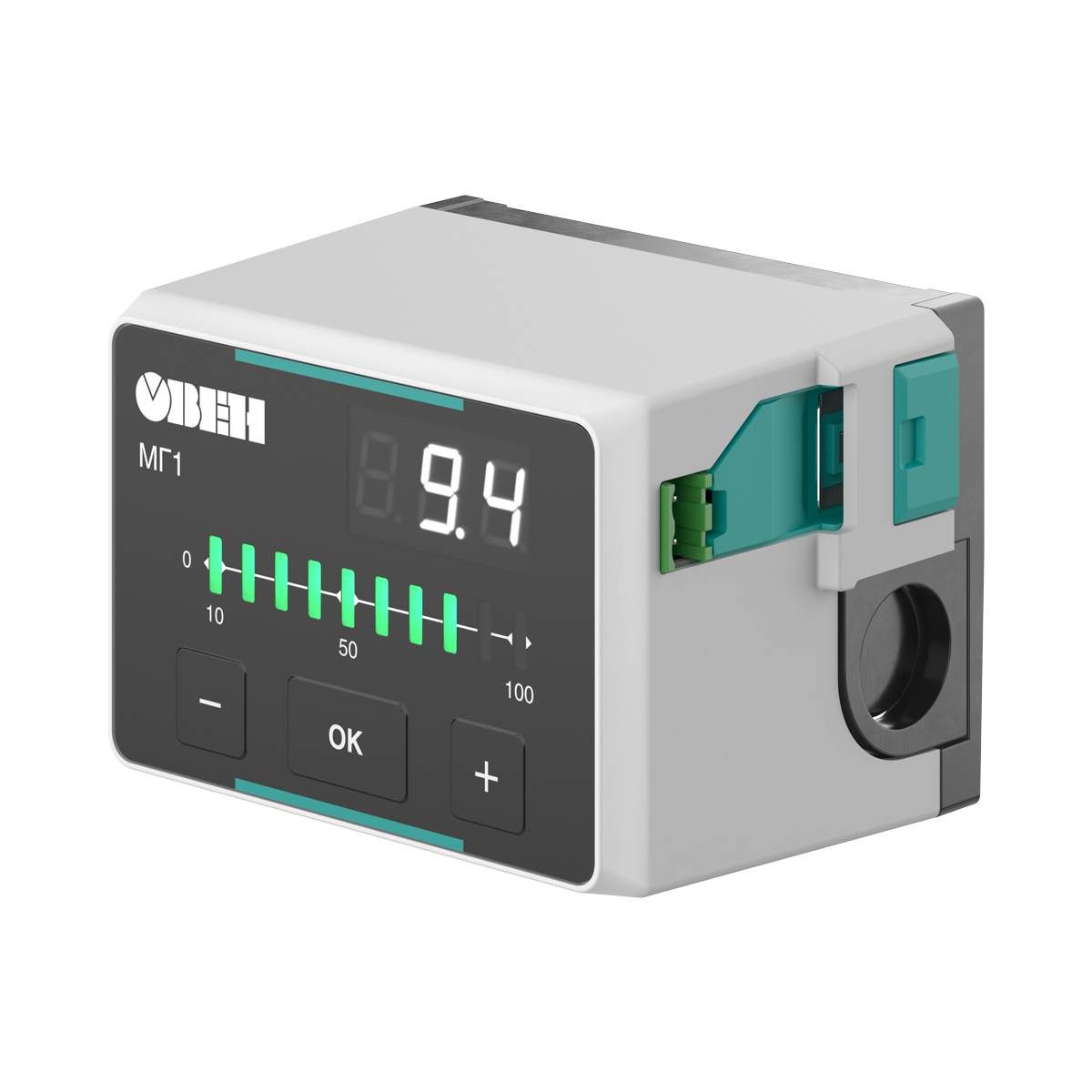

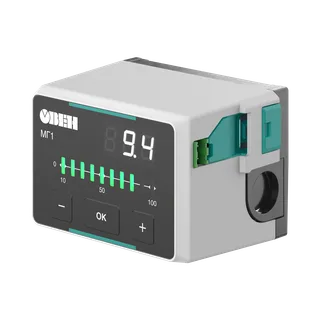

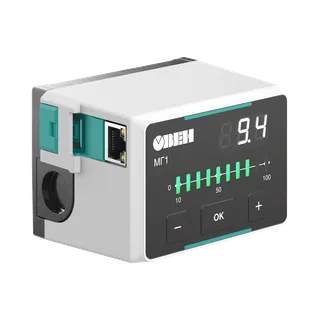

Топочный автомат горения МГ1 предназначен для автоматизации процесса розжига и контроля горения промышленных газовых наддувных и атмосферных горелок.

Управление горелками:

1- и 2-ступенчатыми горелками малой и средней мощности.
Модулируемыми горелками малой и средней мощности.

Режимы работы

Горелки могут работать как в прерывистом,
так и в постоянном режиме.

Контроль пламени

Осуществляется с использованием датчиков:

Ионизационный электрод.
Фотодатчик инфракрасного свечения пламени.
Ультрафиолетовый датчик контроля голубого пламени.

Индикация

МГ1 совмещает в себе функцию индикации уровня пламени.

$\"ОВЕН$

","image","https://owen.ru/uploads/474/isometric_r_ethernet_0000.png","specs","

Параметр	Характеристика
Питание контроллера
Тип напряжения	Переменное VAC
Номинальное напряжение	230 VAC
Допустимый диапазон напряжения	90-265 VAC
Потребляемая мощность	Не более 12 ВА
Цепь питания	Легкосъемный предохранитель (5×20) на блок питания
Входы
Тип входов	Дискретные, аналоговый
Период обновления значений всех входов	100 мс (DI), < 10 мс (AI)
Аналоговый вход
Количество аналоговых входов	1
Тип аналогового входа	Токовый
Диапазон измерения аналогового входа	0…300 мкА
Дискретность аналогового входа	0,1 мкА
Защиты	От перегрузок (30% от диапазона измерения), от КЗ, от переполюсовки, электростатики, от высоковольтных разрядов
Дискретные входы
Количество дискретных входов	3
Тип напряжения питания дискретных входов	Переменное VAC
Допустимый диапазон напряжения входов	90-260 VAC
Выходы
Количество выходов	5
Тип выходов	Дискретные (тип - релейные)
Коммутационная способность	5А при 230 VAC
Жизненный цикл	> 250 000 срабатываний
Дополнительно	Функциональное реле для перевода устройства в безопасное состояние
Корпус

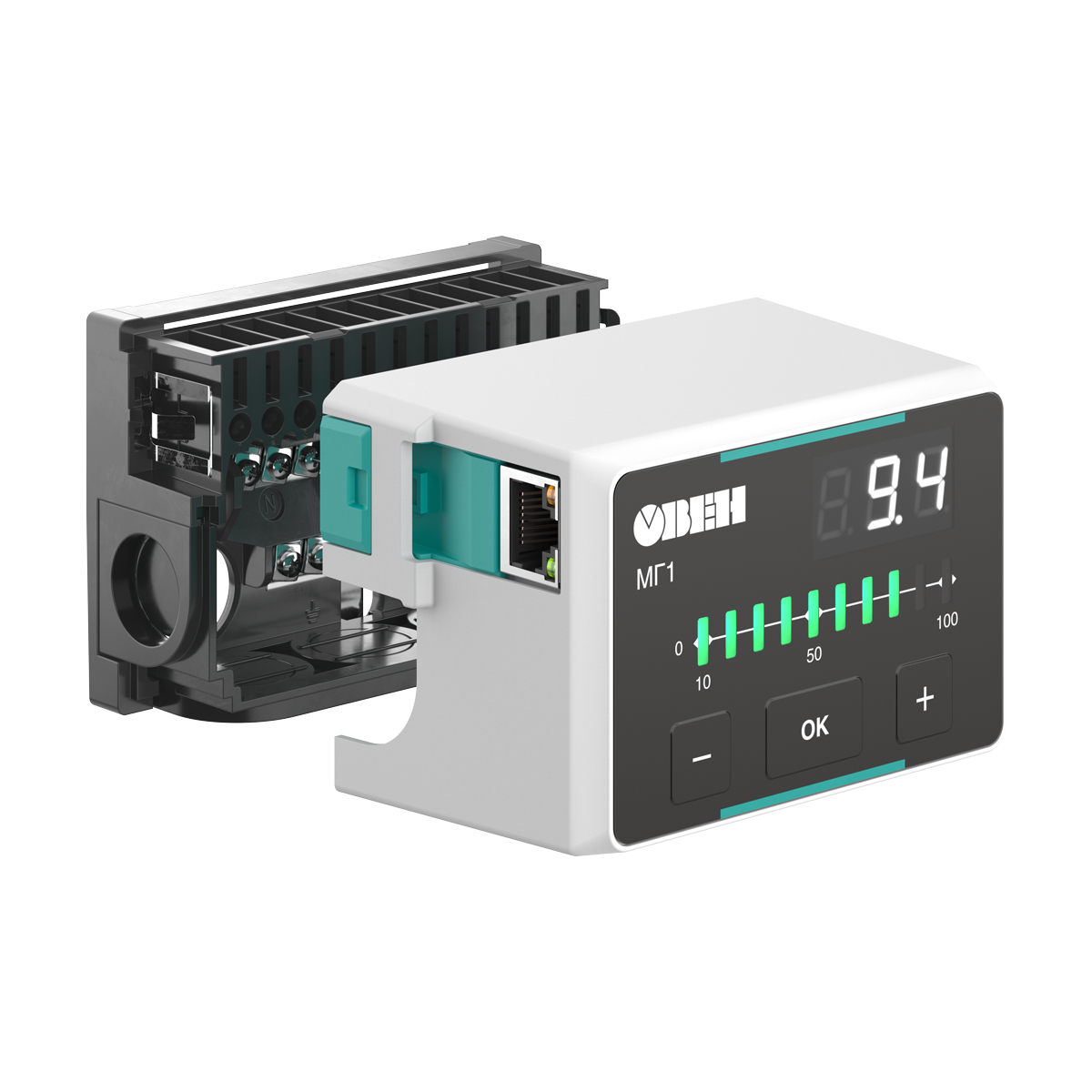

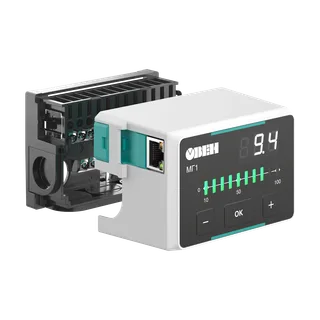

Особенности	Устройство состоит из 2-х основных частей – блок управления и отдельно контактная площадка, крепление на защелках
Размеры корпуса прибора	$\"Размеры$
Размеры контактной площадки	$\"Размеры$
Степень защиты	IP40
Разъемы	Ножевые
Индикация и управление

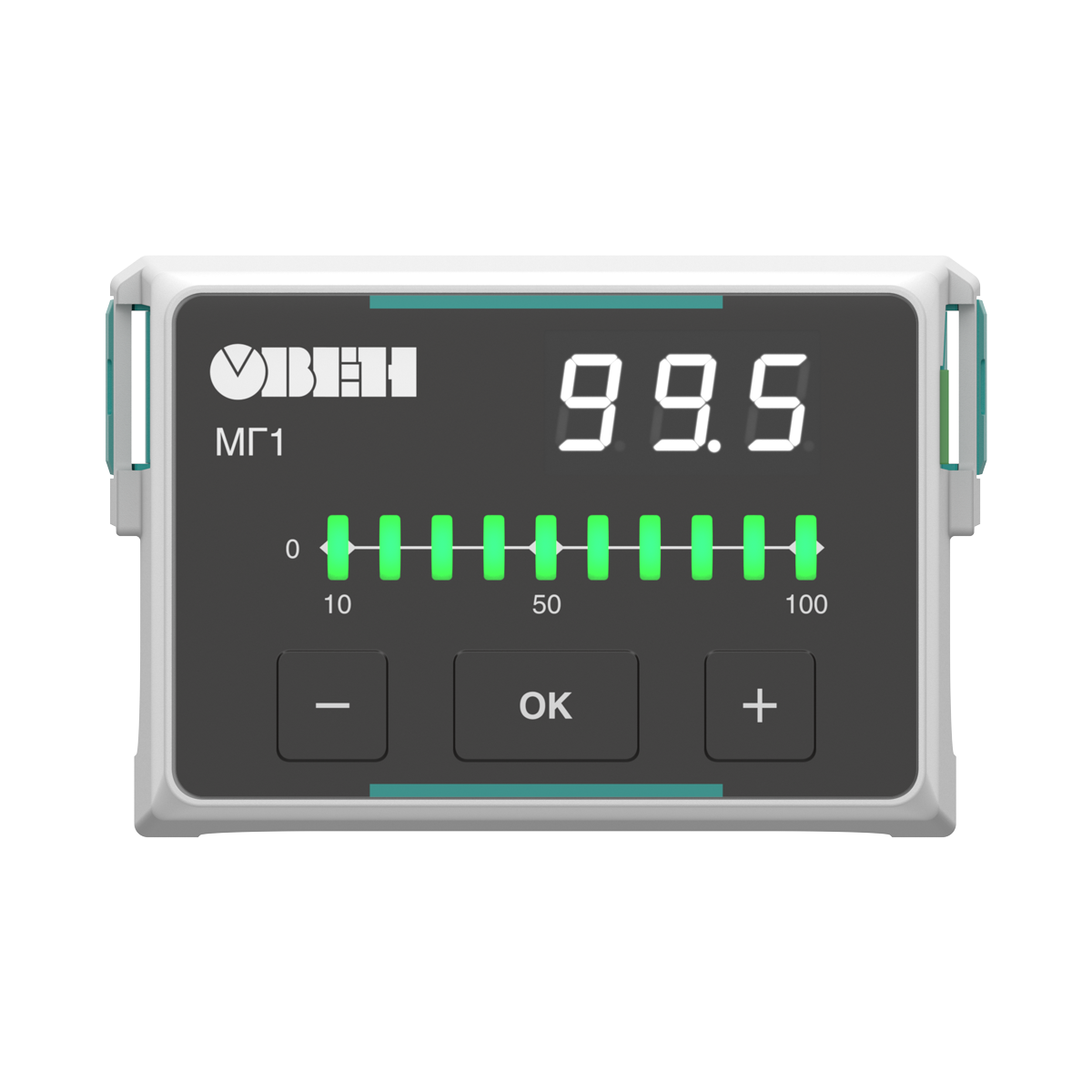

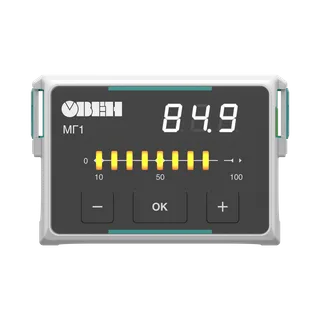

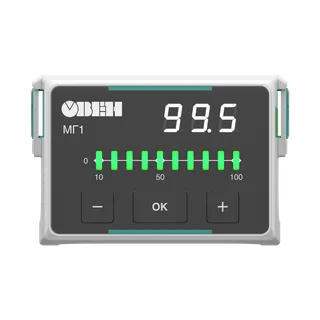

Индикатор	Трехразрядный семисегментный белый

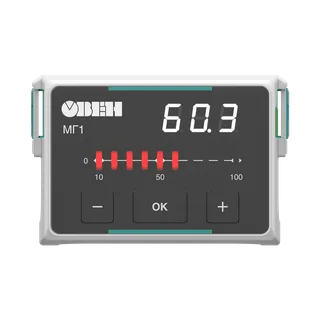

Индикация аналогового входа	10-позиционная трехцветная светодиодная линейка
Кнопки	3 шт.:«+», «-», «ОК»
Интерфейсы и настройка
RS-485 (Slave) – поумолчанию	MB-RTU, на съемных клеммах
USB 2.0 – поумолчанию	Type-C, ОВЕН
Ethernet – опционально (замена RS-485)	MB-TCP, разъем встроен в корпус
Защита паролем	Настройка через ОВЕН Конфигуратор защищена паролем
Условия эксплуатации
Температурная устойчивость	До 60 °C

Назначение контактов клеммника

№ клеммы	Функция	Обозначение	Состояние	Расшифровка
1	AI	FSV	Пламя есть: выше порога включения Пламени нет: ниже порога отключения Пламя неустойчивое: ниже порога сигнализации	Датчик пламени
2	питание	N		Питание нейтраль
3	DO	М	0: Двигатель выключен 1: Двигатель включен	Двигатель вентилятора воздуха
4	DO	V1	0: Клапан без питания (закрыт) 1: Клапан запитан (открыт)	Первая ступень
5	DO	V2	0: Клапан без питания (закрыт) 1: Клапан запитан (открыт)	Вторая ступень
6	DI	PS1	0: Давление есть 1: Давления нет	НЗ контакт датчика давления. Только для наддувной горелки
CPI	0: Цепь безопасности разорвана 1: Цепь безопасности замкнута	Цепи безопасности. Только для атмосферной двухступенчатой горелки
	Не контролируется	Для конфигурации с атмосферной одноступенчатой горелкой контроль отсутствует
7	DO	Z	0: Трансформатор зажигания в состоянии покоя 1: Трансформатор зажигания активирован	Трансформатор зажигания
8	DI	EK	0: Кнопка отжата 1: Кнопка нажата	Кнопка дистанционного сброса блокировки
9	DO	SA	0: Задвижка закрывается и остается закрытой 1: Задвижка открывается и остаётся открытой	Привод задвижки
ZV	0: Клапан без питания (закрыт) 1: Клапан запитан (открыт)	Клапан запальника
10	DO	HL	0: Аварийной сигнализации нет 1: Аварийная сигнализация активирована	Аварийная сигнализация
11	DI	PS2	0: Давление есть 1: Давления нет	НО контакт датчика давления
12	питание	L		Питание фаза

Схема подключения

$\"Схема$
