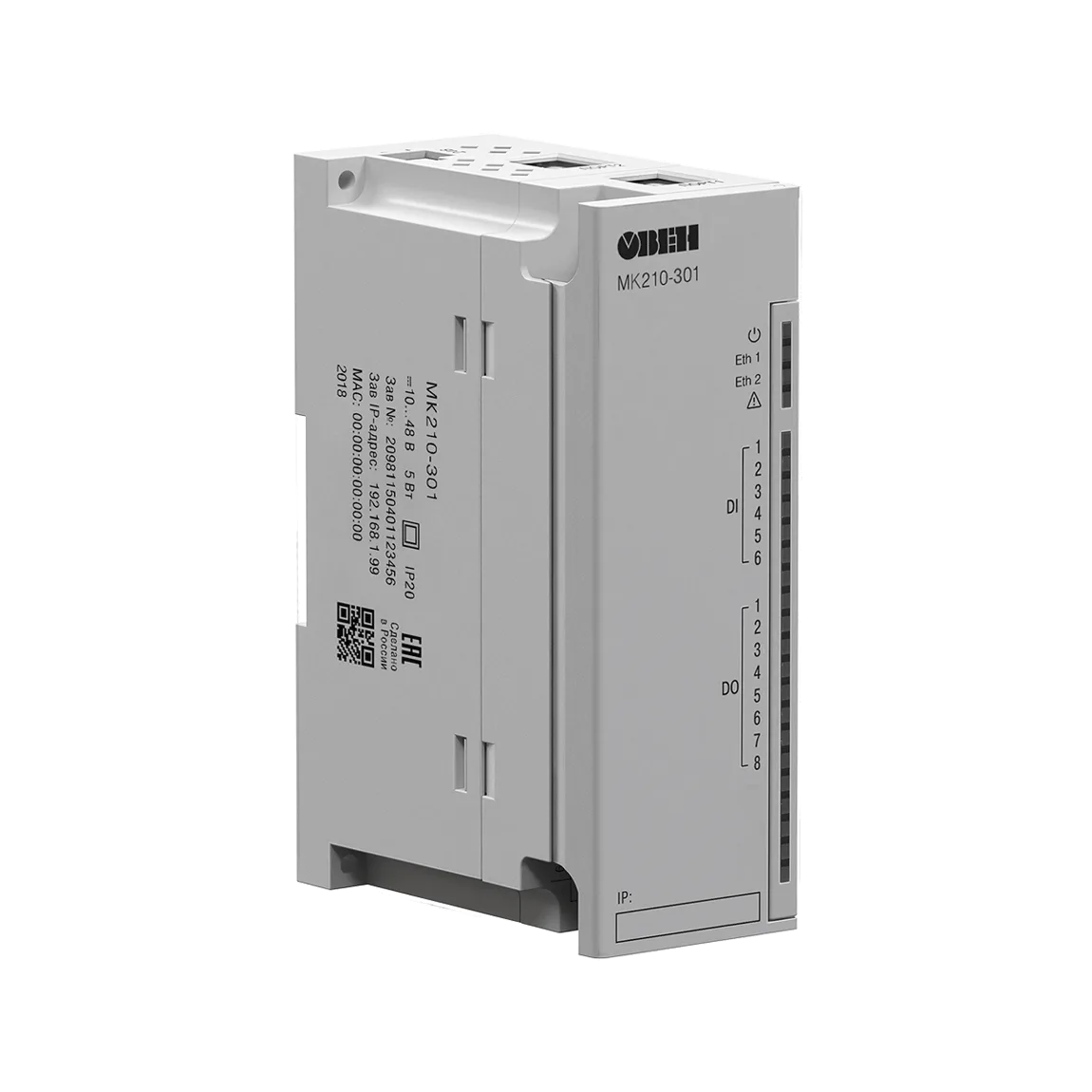

МК210-3хх модули дискретного ввода вывода комбинированные (DI/DO)
АРТИКУЛ: ОВЕН МК210-3хх

МК210-302 модули дискретного ввода вывода комбинированные (DI/DO)

Обозначения модели: МК210-302, ОВЕН МК210-302

МК210-302 относится к семейству «МК210-3хх модули дискретного ввода вывода комбинированные (DI/DO)». Ниже собраны только исполнения этой модели из официального каталога ОВЕН.

от 108 031 ₸

В наличии, доступно к заказу

Описание и назначение МК210-302 модули дискретного ввода вывода комбинированные (DI/DO)

Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть Ethernet.

Используются для расширения сигналов контроллера ОВЕН ПЛК210.

Коммуникационные возможности

Интерфейс обмена

Сдвоенный Ethernet 10/100 Mbit

Интерфейс конфигурирования

USB 2.0 (MicroUSB), Ethernet (RJ-45)

Протоколы обмена

Modbus TCP (до 4-х одновременных соединений)

MQTT

SNMP

NTP

Особенности

  • Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МК210-302 и МК210-312)
  • Выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
  • Контроль обрыва нагрузки (только для МК210-311 и МК210-312)
  • Сдвоенный 2-х портовый Ethernet-коммутатор
  • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модуля возникновении нештатной ситуации
  • Широкий диапазон рабочих температур: -40…+55 °С
  • Непрерывный профиль измерений во внутреннюю flash память (архив)
  • Поддержка облачного сервиса OwenCloud

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Универсальный конфигуратор Мx210

Полный состав линейки Мх210

Модификации МК210-302 модули дискретного ввода вывода комбинированные (DI/DO)

1 из 1
МК210-302
Код: 67612
108 031 ₸

Технические характеристики МК210-302 модули дискретного ввода вывода комбинированные (DI/DO)

Проведите по таблице влево или вправо, чтобы увидеть все значения.

Модификация

МК210-301

МК210-311

МК210-302

МК210-312

Входы/выходы

Количество входов/выходов

6 DI / 8 DO

12 DI / 4 DO

Тип

входов
  • «сухой контакт» (не требует внешнего питания)
  • датчик n-p-n типа
  • контактный датчик (требует внешнего питания =24 В)
  • датчик n-p-n и p-n-p типа

выходов

электромагнитное реле

Характеристики дискретных входов (DI)

Гальваническая развязка входов

–

Режимы работы
  • определение логического уровня
  • подсчет числа импульсов
  • определение логического уровня
  • подсчет числа высокочастотных импульсов (только 1 – 8 DI)
  • измерение частоты (только 1 – 8 DI)
  • обработка сигналов энкодера (до 3-х AB энкодеров)

Макс. частота входного сигнала

определение логического уровня

400 Гц

подсчет числа импульсов

400 Гц

100 кГц (только 1 – 8 DI)

измерение частоты

–

100 кГц (только 1 – 8 DI)

обработка сигналов энкодера

–

100 кГц

Мин. длительность импульса

1 мс

5 мкс (1 – 8 DI)

25 мс (9 – 12 DI)

Напряжение питания входов

24 ±3 В для транзисторных ключей

Для «сухих контактов» питание не требуется!

24±3 В



Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу

не более 100 Ом

–

Ток «логической единицы»

–

не менее 5,5 мА

Ток «логического нуля»

–

не более 1,2 мА

Напряжение «логической единицы»

–

9…30 В

Напряжение «логического нуля»

–

0…5,5 В

Характеристики дискретных выходов (DO)

Гальваническая развязка выходов

поканальная, кроме 1 и 2 DO

поканальная

Электрическая прочность

1780 В

Режим работы
  • переключение логического состояния
  • генерация ШИМ сигнала

Ток коммутации

5 А (при напряжении не более 250 В, 50 Гц и cosφ>0,4)

3 А (при постоянном напряжении не более 30 В)

Максимальное напряжение на контакты реле

250 В переменного напряжения

30 В постоянного напряжения

Время включения

15 мс

Время выключения

15 мс

Контроль обрыва нагрузки

нет

есть

нет

есть

Максимальная частота ШИМ

1 Гц

Минимальная длительность импульса ШИМ

50 мс

Питание

Напряжение питания

=10…48 (номинальное =24) В

Потребляемая мощность

не более 6 Вт при питании =24 В

не более 5 Вт при питании =24 В

Защита от переполюсовки

есть

Тип питания часов реального времени

батарея CR2032

Конструктивное исполнение

Габаритные размеры

(42×124×83) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Средний срок службы

10 лет

Масса

не более 0,4 кг

Условия эксплуатации

Температура окружающего воздуха

-40…+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Комплектность

Модуль

1 шт.

Паспорт и гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

Кабель патч-корд UTP 5e 150 мм

1 шт.

Клемма питания 2EGTK-5-02P-14

1 шт.

Заглушка Ethernet

1 шт.

Инструкции, схемы подключения и документация МК210-302 модули дискретного ввода вывода комбинированные (DI/DO)

Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.

Руководство по эксплуатации МК210-301(311)Руководство по эксплуатации МК210-302(312)Мх210. Примеры настройки обменаДекларация о соответствии на Мх210Сертификат соответствия в области пожарной безопасности на Мх210Сертификат промышленной безопасности на Мх210Свидетельство о типовом одобрении на модули Мх210Выписка из реестра Минпромторг для МК210-301Выписка из реестра Минпромторг для МК210-311Выписка из реестра Минпромторг для МК210-302Выписка из реестра Минпромторг для МК210-312Встроенное ПО микроконтроллера для Мх210Встроенное ПО микроконтроллера для Мх210MIB-файлы Мх210 (SNMP)Owen ConfiguratorПрограммируемые логические контроллеры. ЭКОСИСТЕМА ОВЕНКаталог реализованных решений. РЕФЕРЕНС-ЛИСТ ОВЕН

Цена, наличие и поставка МК210-302 модули дискретного ввода вывода комбинированные (DI/DO) по Казахстану

ТОО АКЭТО поставляет МК210-3хх модули дискретного ввода для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.

Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
