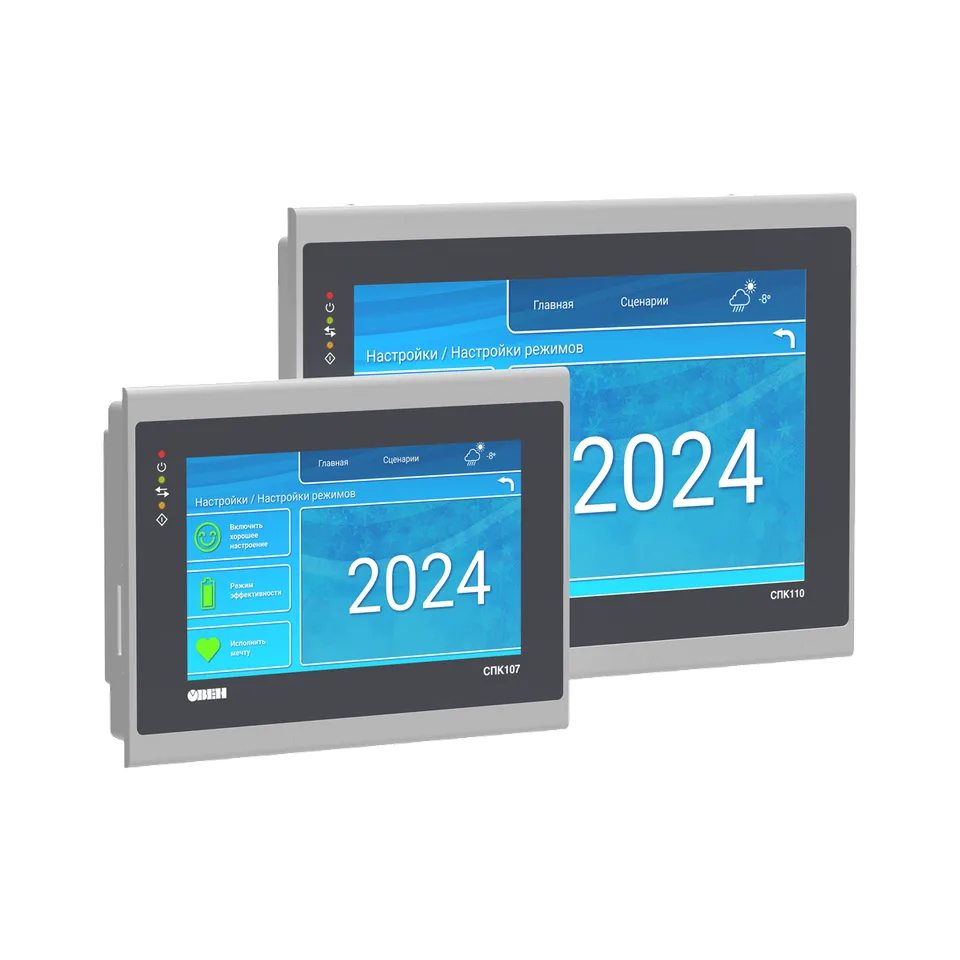

Панельный контроллер ОВЕН СПК110

СПК110 используют для визуализации и управления локальными системами автоматизации. Перед заказом важно проверить модификацию, интерфейсы, состав сигналов и совместимость с существующим проектом.

Линейка контроллеров СПК1хх [М01] готовится к поэтапному выводу из производства. Рекомендуем в новых проектах использовать обновленную линейку панельных контроллеров СПК210 , которая обеспечивает существенно более высокую производительность и расширенный функционал. При этом стоимость для 7" и 10" моделей СПК210 сохранена на уровне СПК107 и СПК110. Обе линейки имеют высокую степень совместимости и взаимозаменяемости. Преимущества использования Разработка алгоритмов управления и визуализации в единой среде программирования. Экономия монтажного пространства в шкафу автоматики. Снижение общей стоимости системы управления. Отличительные особенности Объединение функций программируемого контролера и панели оператора в одном корпусе (ПЛК+HMI). Сенсорный резистивный дисплей 7” (800×480) или 10.2” (1024×600). Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт. Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, OPC UA (Server), MQTT (Client), SNMP (Manager/Agent), протоколов тепло/электросчетчиков, возможность реализации нестандартных протоколов. Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей. Поддержка web-визуализации. Интеграция с облачным сервисом OwenCloud. Встроенная операционная система Linux. Гибко настраиваемый сторожевой таймер (WatchDog). Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard. Возможность подключения к СУБД MySQL, MsSQL и PostgreSQL. Поддержка GSM/GPRS-модемов. Программирование в среде CODESYS V3.5. Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов. В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели). Полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов). Поддержка прямого подключения устройств через порт USB-A - мышь, клавиатура. Степень защиты IP65. Схема применения СПК1хх Рекомендуются к использованию В системах HVAC В сфере ЖКХ (ИТП, ЦТП) В АСУ водоканалов Для управления климатическим оборудованием В сфере производства строительных материалов Программирование Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3: Поддержка 5 языков программирования, подходящих для специалистов любой отрасли. Интегрированный редактор визуализации и конфигураторы обмена. Продвинутые средства отладки и эмуляции. Множество библиотек, упрощающих разработку проекта. Отсутствие явных ограничений на число используемых переменных, блоков и т.д. Функциональная схема СПК1хх Алгоритм адаптации проектов при переходе на версию CODESYS V3.5 SP17 Patch 3 ▼ С октября 2022 года контроллеры СПК1хх поставляются с завода с новой версией прошивки и программируются в среде CODESYS V3.5 SP17 Patch 3. Понижение версии прошивки контроллеров, выпущенных начиная с октября 2022 года с системой исполнения CODESYS SP17 Patch 3 до более ранних, невозможно. Загрузка проектов, созданных в более ранних версиях среды CODESYS V3.5, в обновленные контроллеры возможна только после адаптации проектов к новой версии. Установите CODESYS V3.5 SP17 Patch 3 . Загрузите пакет-таргет-файлов ОВЕН версии 3.5.17.31 . Запустите CODESYS V3.5 SP17 Patch 3 и установите пакет таргет-файлов (Инструменты – CODESYS Installer – Install File). Откройте проект, созданный в ранее используемой вами версии CODESYS, в версии CODESYS V3.5 SP17 Patch 3. Если вы переносите проект с одного компьютера на другой – то предварительно сохраните его в используемой ранее версии CODESYS в виде архива проекта (Файл – Архив проекта – Сохранить архив). Обновите таргет-файл в проекте (Вид – Устройства – нажмите правкой кнопкой мыши на узел Device – команда Обновить устройство – выберите таргет-файл версии 3.5.17.31 и нажмите кнопку Обновить устройство). Обновите версию компилятора (Вид – POU – Установки проекта – Опции компиляции – выберите версию компилятора 3.5.17.30 – нажмите кнопку Ок). Обновите версию профиля визуализации (Вид – POU – Установки проекта – Профиль визуализации – выберите версию компилятора 4.1.1.0 – нажмите кнопку Ок). Если вы использовали в проекте библиотеку CmpSysExec – то обновите ее в менеджере библиотек до версии 3.5.17.31 (нажмите правкой кнопкой мыши на библиотеку – Свойства – Конкретная версия – 3.5.17.31). Библиотека автоматически устанавливается вместе с пакетом таргет-файлов. Если вы использовали в проекте перечисления из библиотек Watchdog, OwenWatchdog и/или OwenStorage, то обратите внимание, что теперь все они перенесены в библиотеку OwenTypes. Библиотека автоматически устанавливается вместе с пакетом таргет-файлов.
