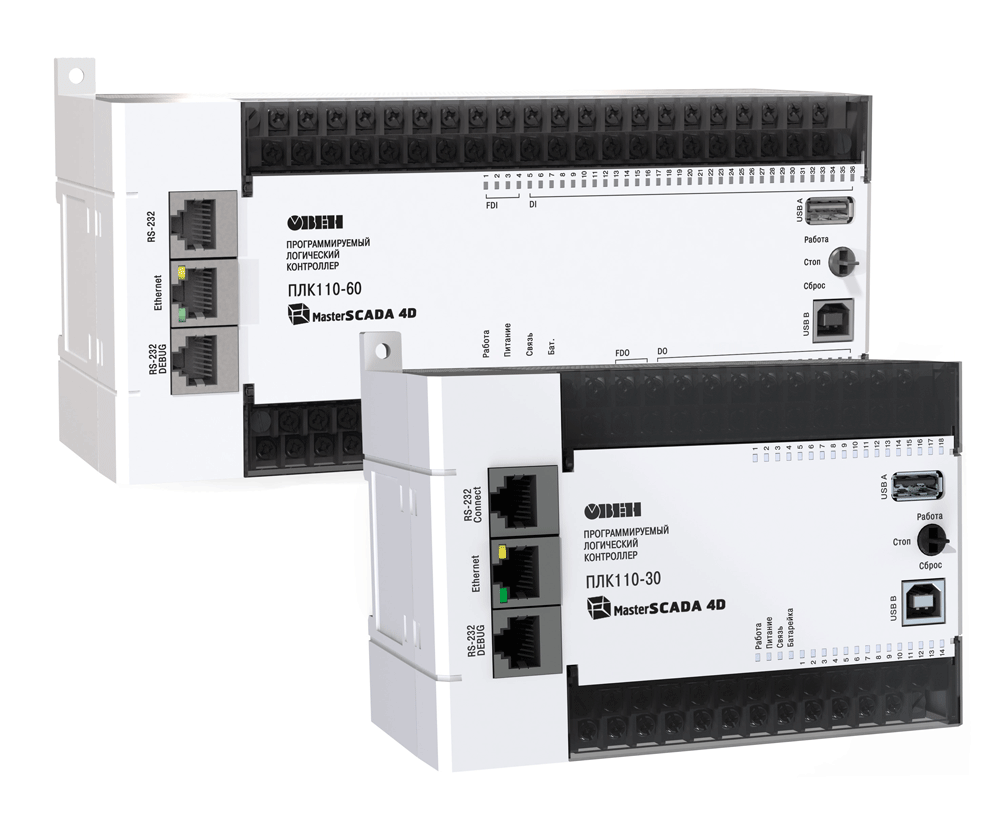

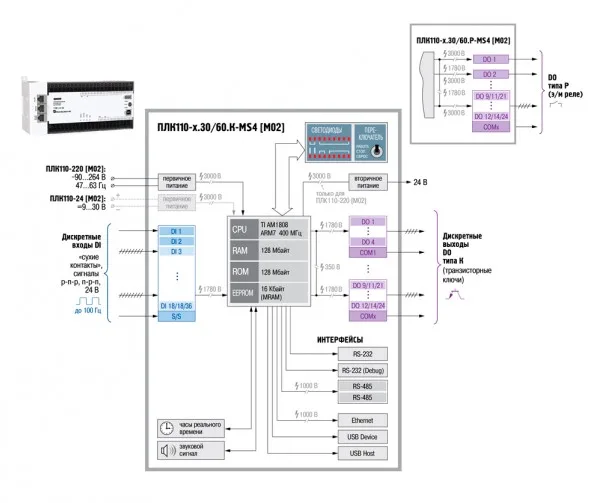

ПЛК110-MS4 программируемый контроллер с исполнительной средой MasterSCADA 4D

Напряжение питания:

ПЛК110-24.Х.Х-MS4-Х

от 9 до 30 В постоянного тока при Т > -20 °С,

от 9 до 26 В постоянного тока при -40 °С > Т > -20 °С (номинальное 12 или 24 В);

ПЛК110-220.Х.Х-MS4-Х

от 90 до 264 В переменного тока, либо постоянного тока (номинальное 120/230 В)

Потребляемая мощность, не более:

ПЛК110-24.Х.Х-MS4-Х, Вт

28

31

ПЛК110-220.Х.Х-MS4-Х, ВА

41

45

Параметры встроенного источника питания:

ПЛК110-24.Х.Х-MS4-Х, Вт

Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА;

ПЛК110-220.Х.Х-MS4-Х, ВА

Выходное напряжение 24 В ± 4 %, ток не более 400 мА

Количество входов

18

36

Тип входов по ГОСТ Р 51841–2001

1

Напряжение «логического нуля», В

-3…5

Максимальный ток «логического нуля», мА

2

Напряжение «логической единицы», В

15…30

Максимальный ток «логической единицы», мА

9 (при 30 В)

Минимальная длительность импульса, воспринимаемого дискретным входом:

- для обычных входов, мс

1,6 (меандр)

- для быстродействующих

см. таблицу 3.1

Подключаемые входные устройства

• коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) – см. рисунок В.1;

• трехпроводные датчики, имеющие на выходе транзистор n-p-n или pnp–типа с открытым коллектором;

• дискретные сигналы с напряжением до 30 В.

Количество релейных выходных каналов

12

24

Максимальный ток, коммутируемый контактами реле, А, не более

3

Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, мс, не более

10 (выходы DО1…DО12)

10 (выходы DО1…DО24)

Суммарный максимальный ток нагрузки группы реле, А:

COM1-COM2

3

3

COM3

3

3

COM4

3

3

COM5

12

2,5

COM6

12

6

COM7-COM10

-

12

Механический ресурс реле

• не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке;

• не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной.

Количество транзисторных выходных каналов

12

24

Максимальный ток транзисторного выхода, мА, не болеe

400 (при напряжении не более 30 В постоянного тока – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1–2000)

Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод)

SMBJ40A (напряжение срабатывания от 44,4 В до 49,1 В)

Время переключения транзисторного выхода из состояния «лог. 1» в состояние «лог. 0», мс, не более

5 (выходы DО5…DО12)

5 (выходы DО5…DО24)

RS-485

2

RS-232

1

RS-232-Debug

1

Ethernet 100 Base-T

1

Центральный процессор

32-разрядный RISC-процессор 400 МГц на базе ядра ARM7

Объем оперативной памяти (тип памяти)

128 (SDRAM)

Объем энергонезависимой памяти (тип памяти)

128 Мб доступно для хранения файлов и архивов

Объем Retain-памяти (тип памяти)

128 кб (MRAM)

Время выполнения пустого цикла

Установленное по умолчанию – 100 мс (настраивается в окне задачи – основная задача) ПО MasterScada4D.

Дополнительное оборудование

• Часы реального времени с собственным батарейным питанием погрешность хода:

  • при температуре +25 °С – не более 5 секунд в сутки;

  • при температуре -40 °С – не более 20 секунд в сутки;

• Встроенный источник выдачи звукового сигнала;

• Трехпозиционный переключатель на передней панели контроллера.

Габаритные размеры, мм

(140×114×83)±1

 (208×114×83)±1

Масса, кг, не более

1,2

Степень защиты корпуса по ГОСТ 14254–96

IP20 со стороны передней панели, IP00 со стороны клемм

Индикация на передней панели

Светодиодная

Средняя наработка на отказ, ч

100 000

Средний срок службы, лет

8
