ПРМ — модули расширения реле ПР

ОВЕН ПР200 — программируемое реле для локальных задач автоматизации. Конкретное исполнение выбирают по питанию, числу и типу входов и выходов, интерфейсам и требуемым модулям расширения.

Читать материал →

Оборудование из той же категории, близкое по серии и назначению.

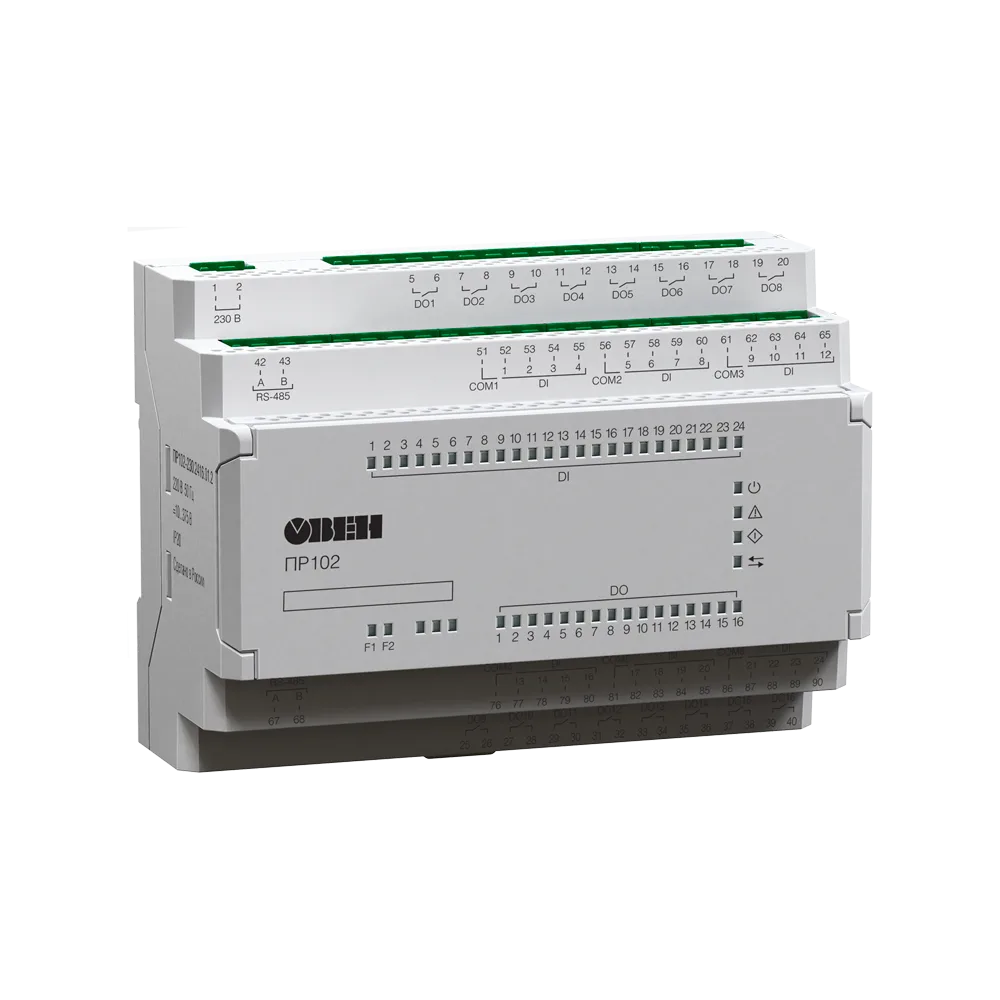

ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов

ОВЕН ПР102

Наименование	ПРМ-220.х	ПРМ-24.х
Общие сведения
Диапазон переменного напряжения питания	90…264 В (номинальное 230 В, при 50 Гц)	-
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)	9...30 В (номинальное 24 В)
Гальваническая развязка	есть
Электрическая прочность изоляции между входом питания и другими цепями 220 В и 24 В:	ПРМ-220.1 – 2830 В ПРМ-220.2 и ПРМ-220.3 – 2300 В ПРМ-220.4 и ПРМ-220.5 – 2830 В	ПРМ-24.1 – 1780 В ПРМ-24.2 и ПРМ-24.3 – 510 В ПРМ-24.4 и ПРМ-24.5 – 2830 В
Потребляемая мощность, не более	ПРМ-220.1, ПРМ-220.2, ПРМ-220.3 – 8 ВА ПРМ-220.4 и ПРМ-220.5 – 12 ВА	ПРМ-24.1, ПРМ-24.2, ПРМ-24.3 – 4 Вт ПРМ-24.4 и ПРМ-24.5 – 7 Вт
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры	88×90×58 мм
Степень защиты корпуса по ГОСТ 14254-96	IP20
Масса прибора, не более (для всех вариантов исполнений)	0,4 кг
Температура окружающего воздуха	ПРМ-х.1, ПРМ-х.3, ПРМ-х.4, ПРМ-х.5: -20…+55 ºC ПРМ-х.2: -40…+55 ºC

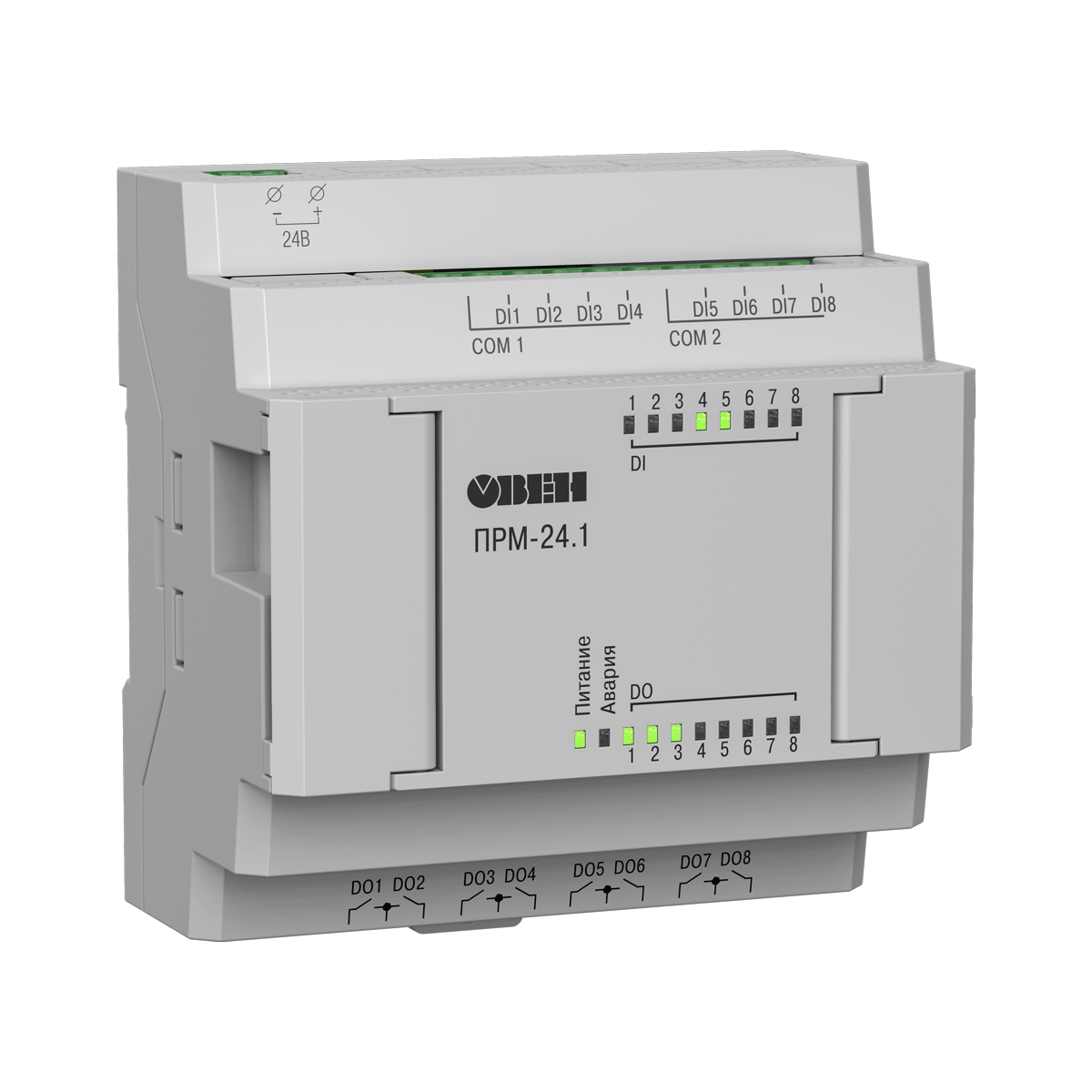

Наименование	ПРМ-220.1	ПРМ-24.1
Количество	8
Тип	Дискретный фазовый (ДФ)	Дискретный (Д)
Подключаемые датчики	коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
Подключаемые датчики	-	датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Номинальное напряжение питания дискретных входов	~230 В	=24 В
Напряжение питания дискретных входов	~90…264 В	15…30 В
Макс. входной ток	9 мА	5 мА
Ток «логической единицы»	0,75...1,5 мА	2…5 мА
Уровень сигнала «логической единицы»	159...264 В	15…30 В
Уровень сигнала «логического нуля»	0…40 В	-3…+5 В
Гальваническая развязка	Групповая по 4 входа (1…4, 5...8)
Электрическая прочности изоляции	2830 В, групповая – 1780 В

Наименование	ПРМ-220.1	ПРМ-24.1
Количество	8
Тип	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30 В пост. тока
Время переключения из состояния «0» в состояние «1» и обратно	не более 10 мс
Гальваническая развязка	Групповая, по 2 выхода
Электрическая прочность изоляции	2830 В по 2 реле (групповая – 1780 В)

Наименование	ПРМ-220.2	ПРМ-24.2
Количество	4
Тип	Универсальный дискретно-аналоговых вход (ДАТ)
Тип измеряемых сигналов	4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др.
Работа в дискретном режиме	да
Период обновления значений четырех каналов, не более	1 мс
Разрядность встроенного АЦП	12 бит
Номинальное напряжение питания входов при работе в дискретном режиме	24 В
Предел основной приведенной погрешности при работе с:
Унифицированными сигналами	±0,5 %
Термометрами сопротивления, термисторами РТС и NTC в диапазонах:
0...150 кОм включительно, не более	±1,0 %
151...300 кОм включительно, не более	±2,0 %
Гальваническая развязка	отсутствует
Режим дискретного входа
Порог переключения входа из состояния «логическая единица» в состояние «логический ноль»	1...8 В (устанавливается в Owen Logic)
Порог переключения входа из состояния «логический ноль» в состояние «логическая единица»	2...9 В (устанавливается в Owen Logic)

Наименование	ПРМ-220.2	ПРМ-24.2
Количество	4
Тип	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В перем. тока cosφ > 0,95 3 А при напряжении не более 30 В пост. тока
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции	2300 В

Наименование	ПРМ-220.3	ПРМ-24.3
Количество	4
Тип измеряемых сигналов	Аналоговый: Термопары (ГОСТ Р 8.585-2001) Термометры сопротивления (ГОСТ Р 6651-2009) Унифицированные сигналы (ГОСТ 26.011-80)
Время опроса одного канала ТС	0,8 сек
Время опроса одного канала ТП /унифицированного сигнала	0,6 сек
Разрядность встроенного АЦП	16 бит
Внутреннее сопротивление аналогового входа, не менее	10 кОм
Внешнее сопротивление для измерения тока	45 ... 50 Ом
Предел основной приведенной погрешности при измерении:
- термоэлектрическими преобразователями	±0,5 %
- термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока	±0,25 %
Гальваническая развязка	отсутствует

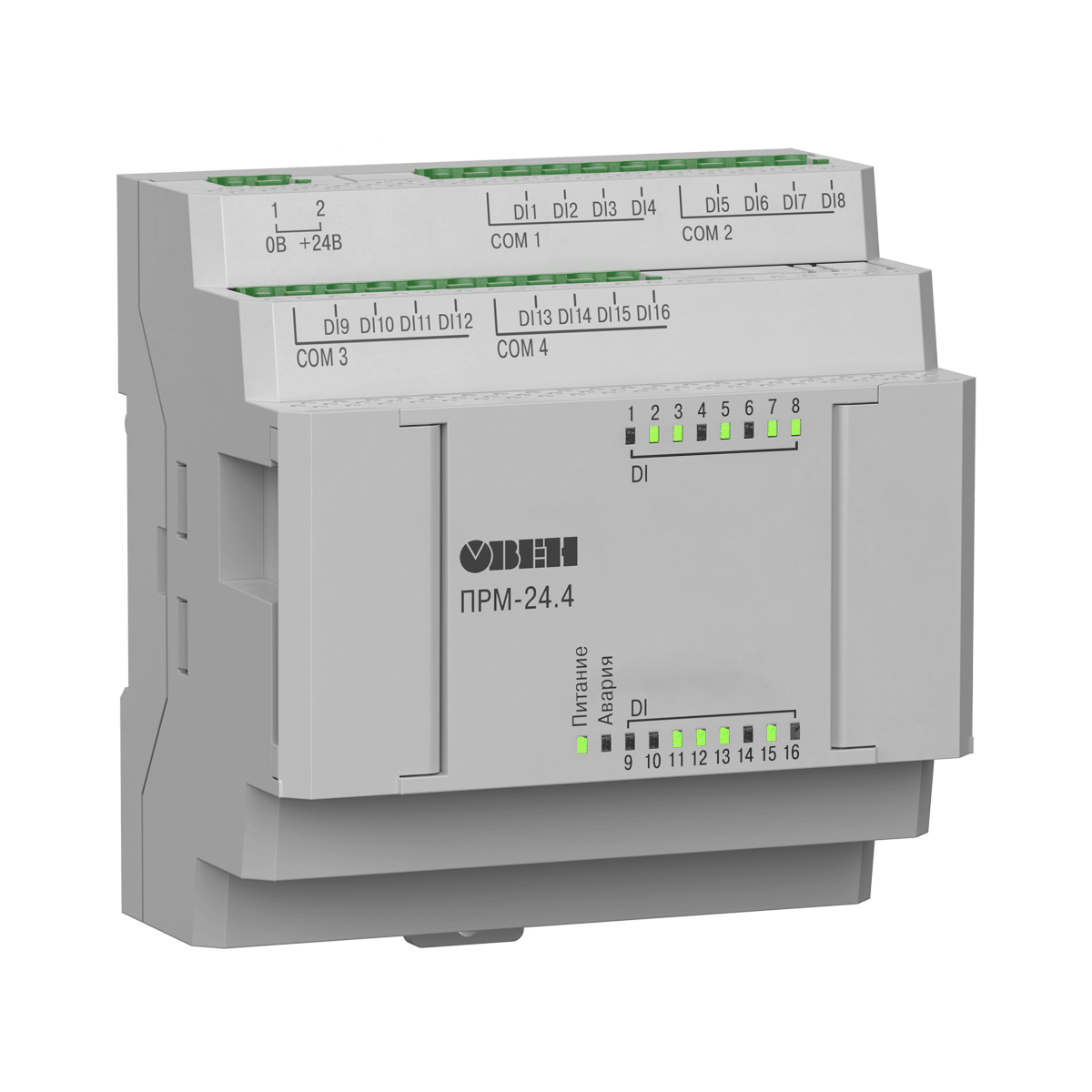

Наименование	ПРМ-220.4	ПРМ-24.4
Количество	16
Тип	Дискретный фазовый (ДФ)	Дискретный (Д)
Подключаемые датчики	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
Подключаемые датчики	-	Датчики, имеющие на выходе транзистор p-n-p- и n-p-n-типа с открытым коллектором
Номинальное напряжение питания дискретных входов	~230 В	=24 В
Напряжение питания дискретных входов	~90…264 В	15…30 В
Макс. входной ток	9 мА	5 мА
Ток «логической единицы»	0,75...1,5 мА	2…5 мА
Уровень сигнала «логической единицы»	159...264 В	15…30 В
Уровень сигнала «логического нуля»	0…40 В	-3…+5 В
Электрическая прочности изоляции	2830 В, групповая – 1780 В

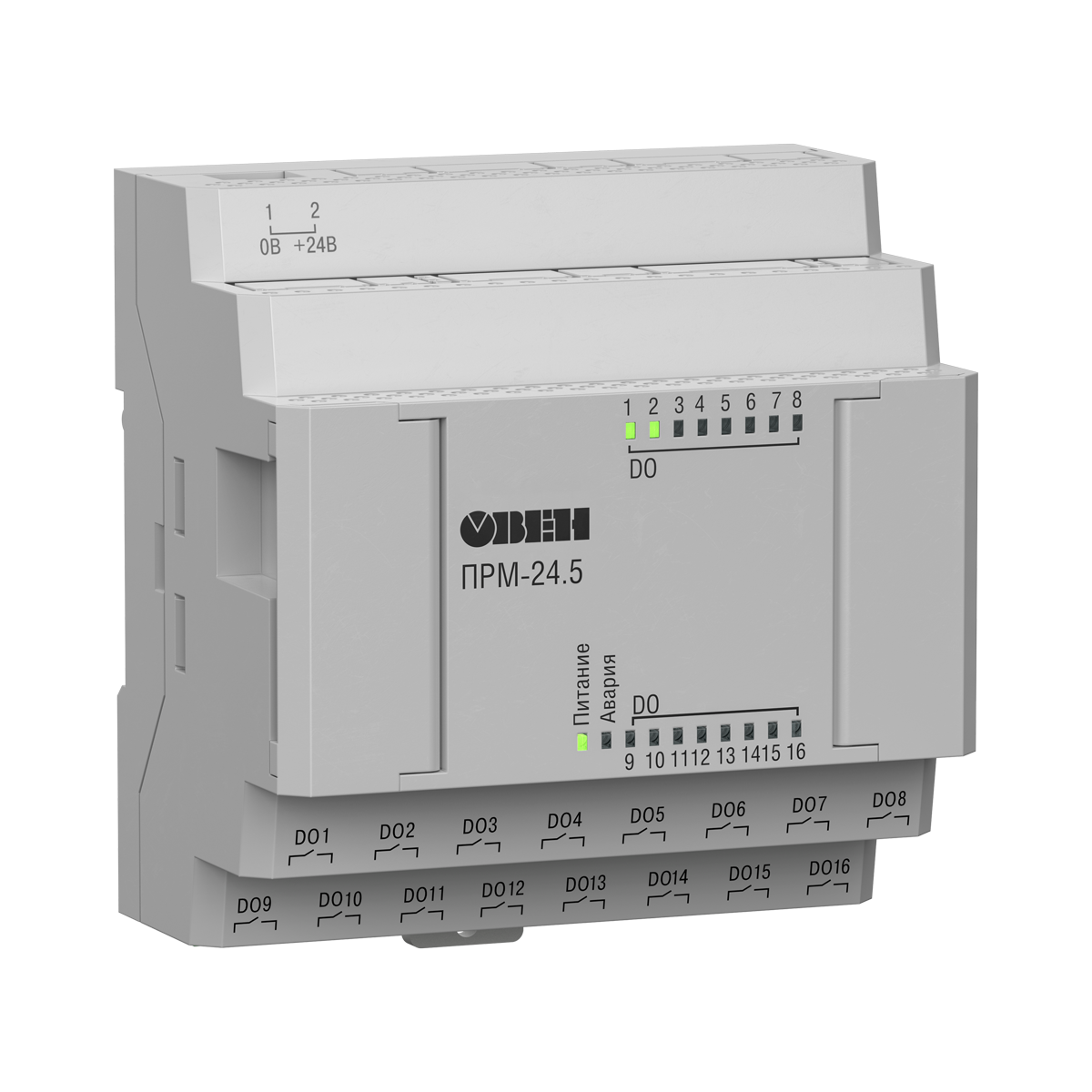

Наименование	ПРМ-220.5	ПРМ-24.5
Количество	16
Тип	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30 В пост. тока
Время переключения из состояния «0» в состояние «1» и обратно	Не более 10 мс
Электрическая прочность изоляции	2830 В по 2 реле (групповая – 1780 В)

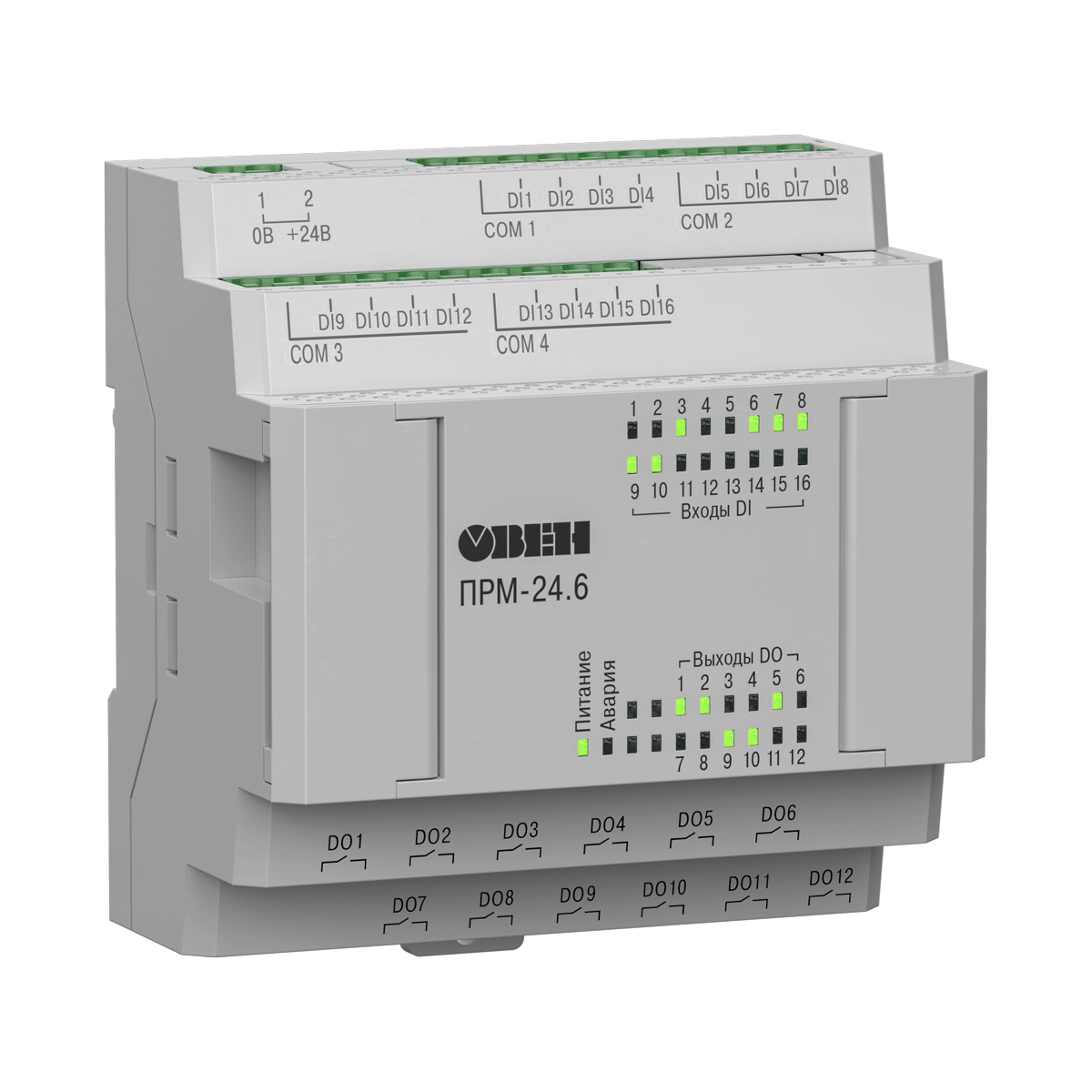

Наименование	ПРМ-220.6	ПРМ-24.6
Количество	16
Тип	Дискретный фазовый (ДФ)	Дискретный (Д)
Подключаемые датчики	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
Подключаемые датчики	-	Датчики, имеющие на выходе транзистор p-n-p- и n-p-n-типа с открытым коллектором
Номинальное напряжение питания дискретных входов	~230 В	=24 В
Напряжение питания дискретных входов	~90…264 В	15…30 В
Макс. входной ток	9 мА	5 мА
Ток «логической единицы»	0,75...1,5 мА	2…5 мА
Уровень сигнала «логической единицы»	159...264 В	15…30 В
Уровень сигнала «логического нуля»	0…40 В	-3…+5 В
Электрическая прочности изоляции	2830 В, групповая – 1780 В

Наименование	Диапазон измерений	Предел основной приведенной погрешности, %
Сигнал постоянного напряжения	0...10 В	0,5%
Сигнал постоянного тока	4...20 мА	0,5%
Резистивный сигнал	0...300 кОм	см. примечание**
Термометры сопротивления
Pt500 (α = 0,00385 °С^-1)*	–200…+850 °С	см. примечание**
Pt500 (α = 0,00391 °С^-1) –	–200…+850 °С	см. примечание**
Cu500 (α = 0,00426 °С^-1)	–50...+200 °С	см. примечание**
Cu500 (α = 0,00428 °С^-1)	–180...+200 °С	см. примечание**
Ni500 (α = 0,00617 °С^-1)	–60...+180 °С	см. примечание**
Cu1000 (α = 0,00426 °С^-1)	–50...+200 °С	см. примечание**
Cu1000 (α = 0,00428 °С^-1)	–180...+200 °С	см. примечание**
Pt1000 (α = 0,00385 °С^-1)	–200...+850 °С	см. примечание**
Pt1000 (α = 0,00391 °С^-1)	–200...+850 °С	см. примечание**
Ni1000 (α = 0,00617 °С^-1)	–200...+850 °С	см. примечание**
Термисторы NTC
Серия B57861S, характеристика № 1008, R25 = 2 кОм	–55…+100 °С	см. примечание**
Серия B57861S, характеристика № 8016, R25 = 3 кОм	–55…+145 °С	см. примечание**
Серия B57861S, характеристика № 8016, R25 = 5 кОм	–35…+145 °С	см. примечание**
Серия B57861S, характеристика № 8016, R25 = 10 кОм	–35…+155 °С	см. примечание**
Серия B57861S, характеристика № 8018, R25 = 30 кОм	–20…+155 °С	см. примечание**
Серия B57861S, характеристика № 2901, R25 = 50 кОм	–10…+155 °С	см. примечание**
NTC3435, 10 кОм	–40…+105 °С	см. примечание**
NTC3977, 10 кОм	–40…+125 °С	см. примечание**
Термисторы РTC
KTY82-110	–55…+150 °С	см. примечание**
KTY82-120	–55…+150 °С	см. примечание**
KTY82-121	–55…+150 °С	см. примечание**
KTY82-122	–55…+150 °С	см. примечание**
KTY82-150	–55…+150 °С	см. примечание**
KTY82-151	–55…+150 °С	см. примечание**

Наименование	Диапазон измерений	Предел основной приведенной погрешности, %
Резистивный сигнал
0...3950 Ом	0...100 %	±0,25
Сигнал постоянного напряжения
-50…+50 мВ	0…100 %	±0,25
Унифицированные сигналы по ГОСТ 26.011-80
0…1 В	0…100 %	±0,25
0…5 мА	0…100 %
0…20 мА	0…100 %
4…20 мА	0…100 %
Термометры сопротивления по ГОСТ Р 6651-2009
Cu50 (α =0,00426 °С^-1)*	-50…+200	±0,25
Cu50 (α =0,00428 °С^-1)	-200…+200
Pt50 (α = 0,00385 °С^-1)	-200…+850
Pt50 (α =0,00391 °С^-1)	-240…+1100
Cu100 (α =0,00426 °С^-1)	-50…+200
Cu100 (α =0,00428 °С^-1)	-200…+200
Pt100 (α =0,00385 °С^-1)	-200…+850
Pt100 (α =0,00391 °С^-1)	-240…+1100
Ni100 (α =0,00617 °С^-1)	-60…+180
Pt500 (α =0,00385 °С^-1)	-200…+850
Pt500 (α =0,00391 °С^-1)	-250…+1100
Cu500 (α =0,00426 °С^-1)	-50…+200
Cu500 (α =0,00428 °С^-1)	-200…+200
Ni500 (α =0,00617 °С^-1)	-60…+180
Cu1000 (α =0,00426 °С^-1)	-50…+200
Cu1000 (α =0,00428 °С^-1)	-200…+200
Pt1000 (α =0,00385 °С^-1)	-200…+850
Pt1000 (α =0,00391 °С^-1)	-250…+1100
Ni1000 (α =0,00617 °С^-1)	-60…+180
Термопары по ГОСТ Р 8.585-2001
TХК (L)	-200…+800	±0,5 (±0,25)**
TЖК (J)	-200…+1200
TНН (N)	-200…+1300
TХА (К)	-200…+1360
TПП (S)	-50…+1750
TПП (R)	-50…+1750
ТПР(В)	+200…+1800
ТВР(А-1)	0…+2500
ТВР(А-2)	0…+1800
ТВР(А-3)	0…+1800
ТМК(Т)	-250…+400

Статьи, инструкции и полезные материалы

ПР100 или ПР200: какое программируемое реле выбрать

ПЛК или программируемое реле: что выбрать

ОВЕН ПР200: выбор и программирование

Похожие товары

ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов

Аксессуары для программируемых реле

ПР200 программируемое реле с дисплеем

ПР100 компактное программируемое реле для локальных систем автоматизации

Модули расширения ОВЕН ПРМ

Описание и назначение Модули расширения ОВЕН ПРМ

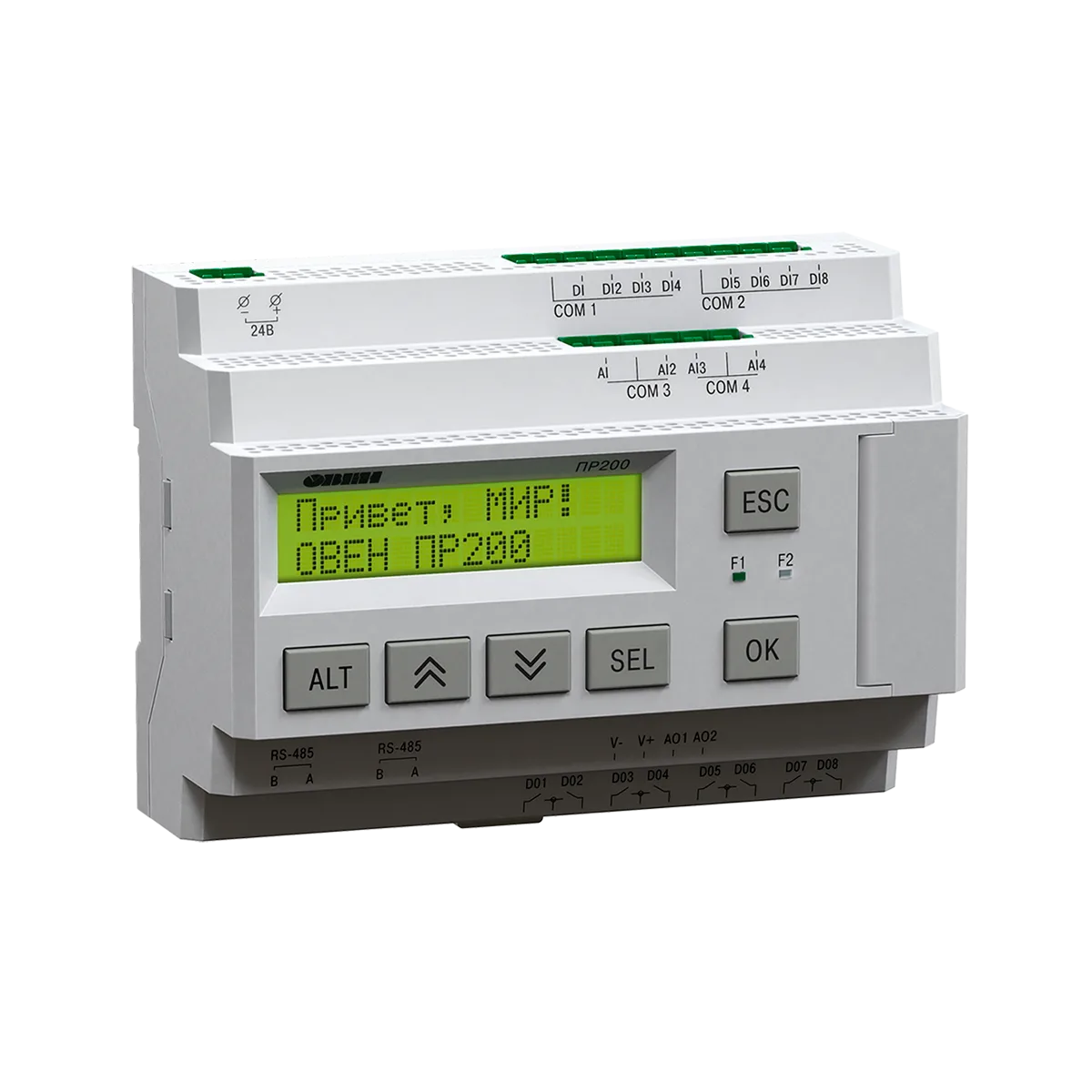

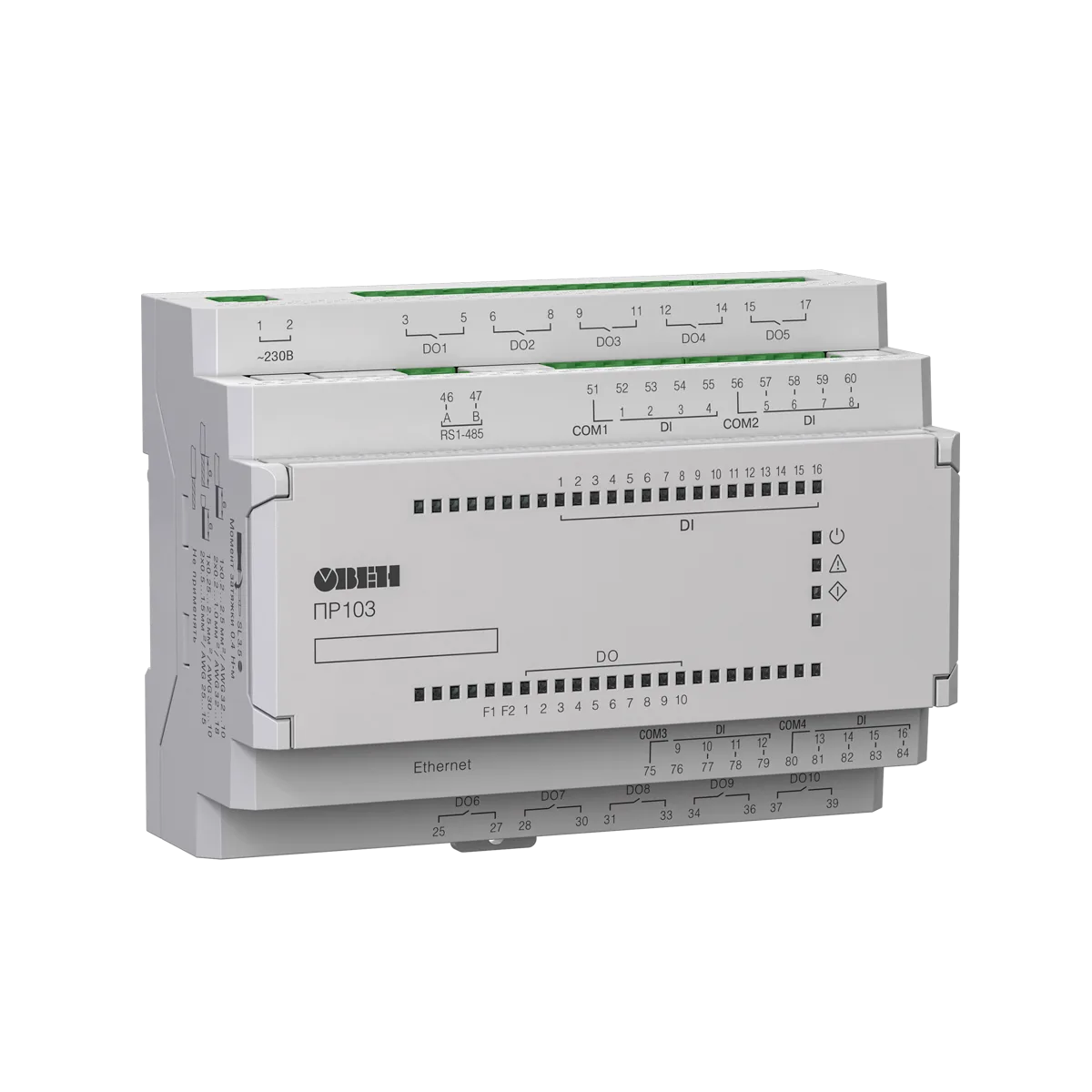

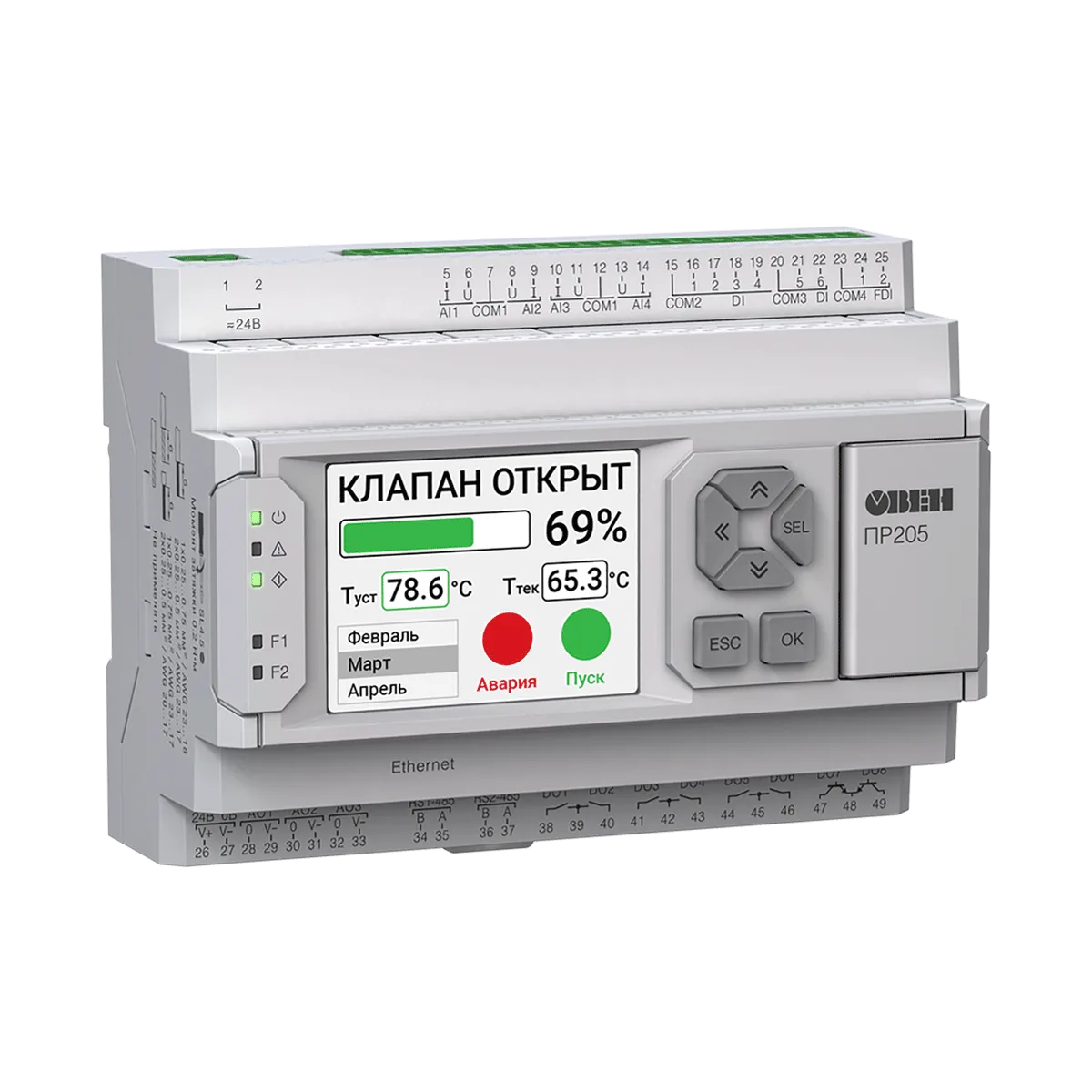

Совместимые программируемые реле

Особенности прибора

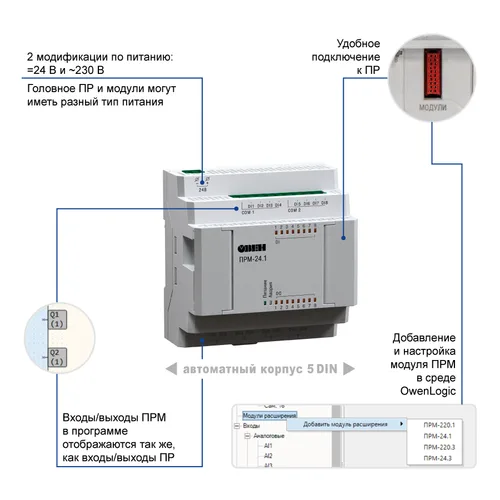

Отличительные характеристики
