АРТИКУЛ: ОВЕН ЭМРО1

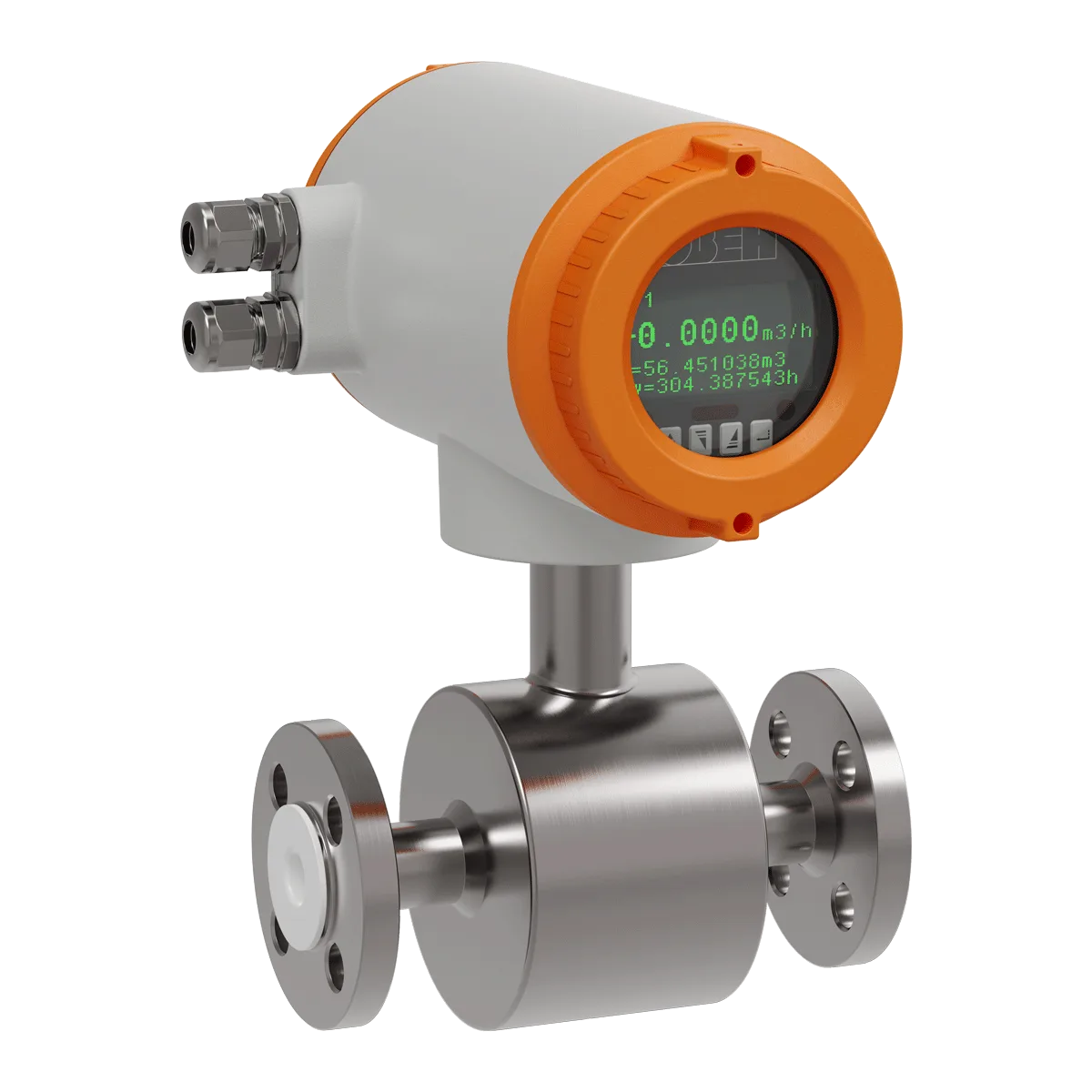

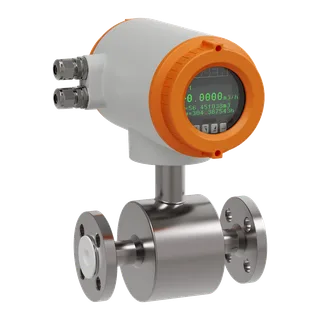

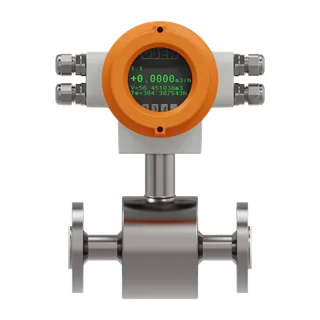

ЭМРО1 электромагнитный расходомер-счетчик

Name: ЭМРО1 электромагнитный расходомер-счетчик
Brand: ОВЕН
SKU: emro1

Обозначения модели: ОВЕН ЭМРО1

Расходомер предназначен для измерения объема, объемного расхода и массового расхода электропроводящих жидкостей, включая горячую и холодную воду, агрессивные и загрязненные жидкости. Расходомер обеспечивает измерения в обоих направлениях потока, отображает данные на ЖК-дисплее и передает сигналы по импульсному, дополнительному аналоговому токовому выходам, а также через цифровой интерфейс RS-485. Электронный блок расходомера…

По запросу

В наличии, доступно к заказу

Запросить срок в WhatsApp

Описание и назначение ЭМРО1 электромагнитный расходомер-счетчик

Электронный блок расходомера имеет входы для подключения преобразователя давления с выходным сигналом силы постоянного тока от 4 до 20 мА и термопреобразователя сопротивления.

Расходомер применяется для коммерческого и технологического учета, а также в системах автоматического контроля и управления в жилищно-коммунальном хозяйстве, в системах водоснабжения, теплоснабжения, водоподготовки, учета стоков и технологических процессов. Расходомер подходит для электропроводящих жидкостей с удельной электропроводностью от 10-3 до 10 см/м и допускает круглосуточную эксплуатацию, обеспечивая точные и надежные измерения.

Важно! Ведутся работы по получению сертификата средств измерения.

Среда измерения

Электропроводящие жидкости с удельной электропроводностью от 10–3 до 10 См/м.

Преимущества

Универсальность – возможность подключения датчиков температуры и давления позволяет измерять и объёмный расход, и массовый.
Наглядная индикация – вывод результатов на контрастный OLED дисплей для простого и быстрого снятия показаний даже в зонах с недостаточным освещением.
Удалённый мониторинг – выделенный выход RS-485 для подключения расходомера в облачный сервис OwenCloud и осуществления дистанционной настройки, получения оповещений и ведения аналитики.
Самодиагностика – определение загрязненности электродов, автодиагностика внутренних компонентов и диагностика внутреннего перегрева устройства для предотвращения аварийных отказов, и минимизации простоев.
Архивация – удобство работы с архивами по интерфейсу Modbus RTU для анализа и резервного копирования данных в отчеты.

Основные характеристики

Диапазон значений условного диаметра (ДУ) – от DN15 до DN150
Выходные сигналы – импульсный, 2×RS-485 Modbus, 4…20 мА
Динамический диапазон – до 1:500
Класс точности – 0,25 %; 0,5 %; 1 %; 3 %

Технические характеристики ЭМРО1 электромагнитный расходомер-счетчик

Проведите по таблице влево или вправо, чтобы увидеть все значения.

Точность измерений

Класс точности	A	B	C	D
Динамический диапазон	1:20 (MN)	1:100 (ST)	1:100 (ST)	1:500 (MX)
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазоне расходов Qпер ≤ Q ≤ Qmax	±0,25 %	±0,5 %	±1,0 %	±2,0 %
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазоне расходов Qmin ≤ Q ≤ Qпер	±5,0 %	±5,0 %	±5,0 %	±5,0 %

Метрологические характеристики

Номинальное давление измеряемой среды, не более	1,6 МПа
Диапазон температур измеряемой среды	от 0 до +100 °С
Электропроводность измеряемой среды	от 10^–3 до 10 См/м
Рабочая частота импульсного выхода, не более	3000 Гц
Пределы допускаемой относительной погрешности воспроизведения значения объёмного расхода по импульсному выходу	±0,1 %
Выходной токовый сигнал	от 4 до 20 мА
Сопротивление нагрузки сигнала силы постоянного тока, не более	1000 Ом
Пределы допускаемой относительной погрешности воспроизведения значения объёмного расхода в выходной сигнал силы постоянного тока	±0,1 %
Пределы дополнительной допускаемой относительной погрешности воспроизведения, вызванная изменением температуры окружающей среды от нормальных условий, на каждые 10 °С	±0,1 %
Входной канал для работы с сигналами от термопреобразователя сопротивления
Номинальная статическая характеристика подключаемого термопреобразователя сопротивления	100П, Pt100
Схема подключения	четырехпроводная
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений	±0,25 %
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений на каждые 10 °С от нормальных условий в пределах рабочих температур	±0,1 %
Входной канал для работы с сигналами силы постоянного тока от преобразователя давления
Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока	от 4 до 20 мА
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений	±0,25 %
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений на каждые 10 °С от нормальных условий	±0,1 %
Максимальный уровень пульсаций источника напряжения	5 %

Диапазоны измерений объемного расхода жидкости

DN, мм	Qmin, м³/ч	Qпер, м³/ч				Qmax, м³/ч
DN, мм	Qmin, м³/ч	A	B	C	D	Qmax, м³/ч
15	0,006	0,3	0,06	0,024	0,012	6
20	0,011	0,55	0,11	0,044	0,022	11
25	0,016	0,8	0,16	0,064	0,032	16
32	0,03	1,5	0,3	0,12	0,06	60
40	0,04	2	0,4	0,16	0,08	40
50	0,06	3	0,6	0,24	0,12	60
65	0,1	5	1	0,4	0,2	100
80	0,16	8	1,6	0,64	0,32	160
100	0,25	12,5	2,5	1	0,5	250
125	0,5	25	5	2	1	500
150	0,6	30	6	2,4	1,2	600
Qmin – минимальный расход Qпер – переходной расход Qmax – перегрузочный расход

Основные технические характеристики

Электрические характеристики
Диапазон постоянного напряжения питания	от 12 до 30 В
Номинальное значение постоянного напряжения питания	24 В
Напряжение встроенного источника питания датчика	12 В ± 1 %
Максимальная потребляемая мощность, не более	15 Вт
Потребляемая мощность при напряжении питания 24 В постоянного тока	12 Вт
Минимальное электрическое сопротивление изоляции токоведущих цепей питания расходомера относительно его корпуса в нормальных климатических условиях, не менее	20 МОм
Сопротивление нагрузки сигнала напряжения постоянного тока, не более	1000 Ом
Входной канал для работы с сигналами силы постоянного тока от преобразователя давления:
– тип питания встроенная токовая петля	встроенная токовая петля
– номинальный ток возбуждения	210 мкА
– сопротивление линии связи преобразователя, не более	500 Ом
Интерфейс RS-485
Протокол обмена данными	Modbus RTU
Скорость обмена данными, бит/с	от 1200 до 115200
Длина линии связи, не более	1200 м
Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более	32 шт.
Интерфейс USB-Device
Количество портов	1
Стандарт USB	USB2.0
Протокол обмена	Modbus RTU
Длина кабеля, не более	3 м
Условия эксплуатации
Рабочие условия эксплуатации расходомера:
– температура окружающего воздуха	от –10 до +50 ⁰С
– относительная влажность воздуха (без конденсации влаги)	от 5 до 95 %
– атмосферное давление	от 84,0 до 106,7 кПа
Нормальные условия эксплуатации расходомера:
– температура окружающего воздуха	от +15 до +25 ⁰С
– относительная влажность воздуха (без конденсации влаги)	от 30 до 80 %
– атмосферное давление	от 84,0 до 106,7 кПа
Степень защиты корпуса по ГОСТ 14254-2015	IP65

Цена, наличие и поставка ЭМРО1 электромагнитный расходомер-счетчик по Казахстану

ТОО АКЭТО поставляет ЭМРО1 электромагнитный для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.

Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
