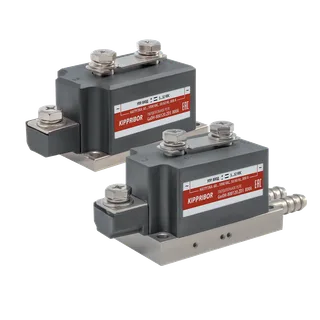

GwDH-xxx120.ZD3 с водяным и GaDH-xxx120.ZD3 с воздушным охлаждением. Твердотельные реле для коммутации мощной нагрузки
GwDH-xxx120.ZD3 с водяным и GaDH-xxx120.ZD3 с воздушным охлаждением

GwDH-xxx120.ZD3 с водяным и GaDH-xxx120.ZD3 с воздушным охлаждением. Твердотельные реле для коммутации мощной нагрузки

от 111 447 ₸

OWEN.kz

Официальный дилер продукции ОВЕН в Республике Казахстан.
ТОО АКЭТО

Мы поставляем надежную автоматику для промышленности с полной технической поддержкой и гарантией.

Разделы

  • Каталог ОВЕН
  • Решения
  • База знаний
  • Доставка и сервис
  • О компании
  • Новости
  • Контакты

Контакты

  • Казахстан, Алматы, Павлодарская 82
  • 1000@aketo.org
  • +7 (707) 095-00-97

Связь

Оперативно отвечаем в мессенджерах по техническим вопросам и наличию.

Мы на картах

Я
Yandex
G
Google
2G
2GIS
© 2026 ТОО АКЭТО — Официальный дилер ОВЕН
Политика конфиденциальности
Назад

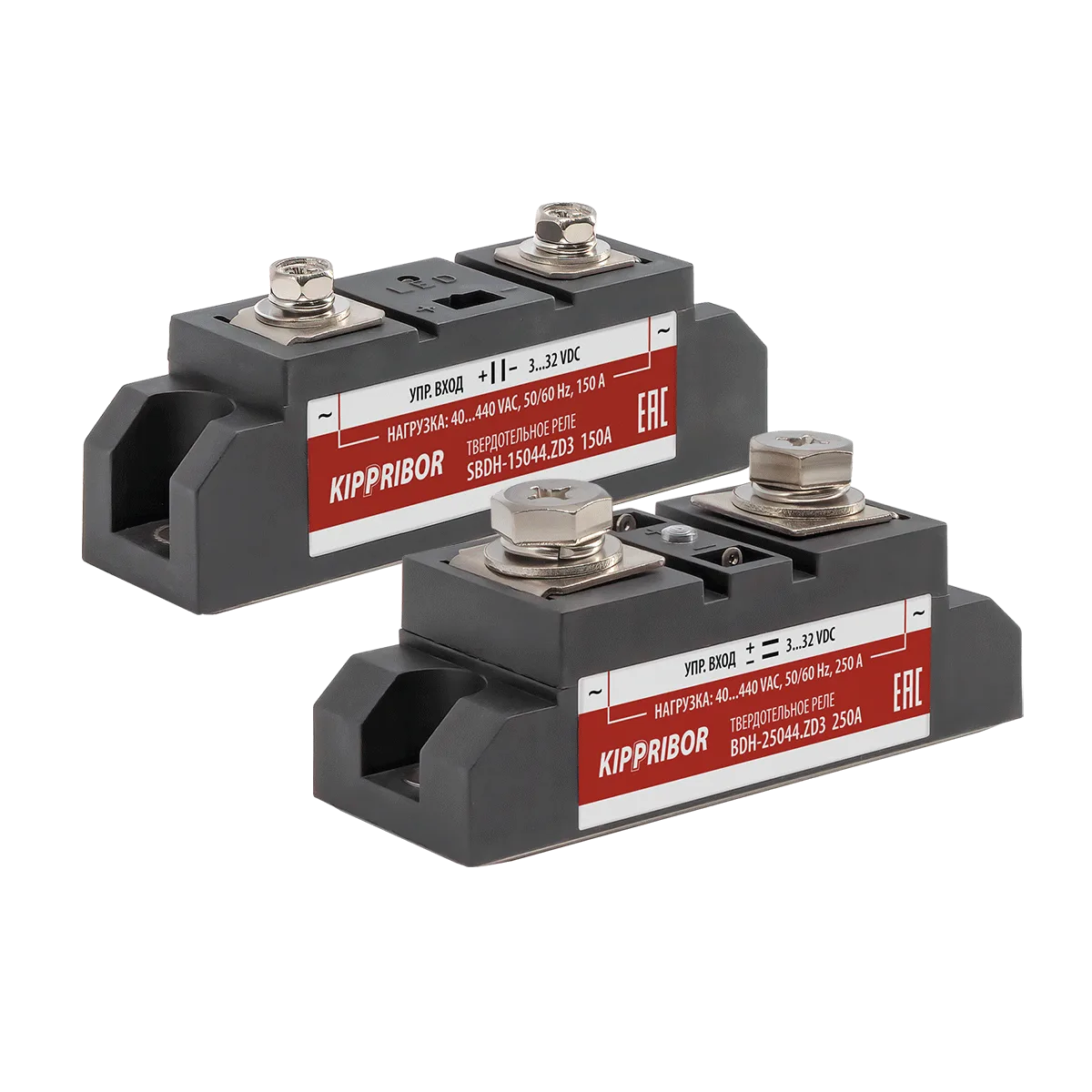

BDH-xx44.ZD3 и SBDH-xx44.ZD3 твердотельные реле для коммутации мощной нагрузки в корпусе промышленного стандарта
АРТИКУЛ: BDH-xx44.ZD3 и SBDH-xx44.ZD3

BDH-xx44.ZD3 и SBDH-12044.ZD3 твердотельные реле для коммутации мощной нагрузки в корпусе промышленного стандарта

Обозначения модели: SBDH-12044, ОВЕН SBDH-12044

SBDH-12044 относится к семейству «BDH-xx44.ZD3 и SBDH-xx44.ZD3 твердотельные реле для коммутации мощной нагрузки в корпусе промышленного стандарта». Ниже собраны только исполнения этой модели из официального каталога ОВЕН.

от 27 969 ₸

В наличии, доступно к заказу

Описание и назначение BDH-xx44.ZD3 и SBDH-12044.ZD3 твердотельные реле для коммутации мощной нагрузки в корпусе промышленного стандарта

Однофазные ТТР BDH-xx44.ZD3 и SBDH-xx44.ZD3 – это серии твердотельных реле в корпусах промышленного стандарта, специально разработанных для коммутации нагрузок большой мощности. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.

Особенности управления и коммутации нагрузки

  • Широкий диапазон управляющего сигнала: 3…32 VDC.
  • Тип нагрузки и рекомендуемые пределы тока коммутации:
    • максимальный ток нагрузки от 60 до 250 А (в зависимости от модификации);
    • резистивная нагрузка от 45 до 113 А – для SBDH-xx44.ZD3 / от 75 до 187 А – для BDH-xx44.ZD3 (в зависимости от модификации);
    • индуктивная нагрузка от 6 до 15 А – для SBDH-xx44.ZD3 / от 10 до 25 А – для BDH-xx44.ZD3 (в зависимости от модификации).
  • Широкий диапазон коммутируемого напряжения 40…440 VAC.
  • Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
  • Высокое значение пикового напряжения для BDH-xx44.ZD3 / SBDH-xx44.ZD3 1100 / 1200 VAC (11 / 12 класс).
  • Подходят для коммутации как однофазной, так и трехфазной нагрузки.
  • Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
    • звезда;
    • звезда с нейтралью;
    • треугольник.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серий BDH-xx44.ZD3 и SBDH-xx44.ZD3

Модификация ТТР

Рекомендуемые токи нагрузки

Максимально допустимые токи нагрузки

резистивная нагрузка

индуктивная нагрузка

SBDH-xx44.ZD3

SBDH-6044.ZD3

45 A

6 A

60 A

SBDH-8044.ZD3

60 A

8 A

80 A

SBDH-10044.ZD3

75 A

10 A

100 A

SBDH-12044.ZD3

90 A

12 A

120 A

SBDH-15044.ZD3

113 A

15 A

150 A

BDH-xx44.ZD3

BDH-10044.ZD3

75 A

10 A

100 A

BDH-12044.ZD3

90 A

12 A

120 A

BDH-15044.ZD3

113 A

15 A

150 A

BDH-20044.ZD3

150 A

20 A

200 A

BDH-25044.ZD3

188 A

25 A

250 A

Конструктивные особенности твердотельных реле серий BDH-xx44.ZD3 и SBDH-xx44.ZD3

ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР BDH-xx44.ZD3 и SBDH-xx44.ZD3 применяются особые конструктивные решения, призванные обеспечить надежность ТТР и увеличить эффективность отведения тепла от силовых ключей.

  • Использование в конструкции ТТР особых силовых ключей тиристоров SCR-типа*.
  • Сочетание таких тиристоров с основанием из меди, обладающим отличной теплопроводностью.
  • Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
  • Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
  • Корпус ТТР BDH-xx44.ZD3 и SBDH-xx44.ZD3 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
  • Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.

ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.

Подключение управляющего сигнала

Обозначение полярности подключения управляющего сигнала на ТТР серии BDH/SBDH выполнено в виде рельефных знаков "+" и "-", отлитых на корпусе реле.

Для подключения управляющего сигнала к ТТР серии SBDH следует использовать разъем с кабельным выводом, входящий в комплект поставки реле. На корпусе разъема выполнен ключевой элемент, исключающий подключения управляющего сигнала в обратной полярности. На другой стороне кабельного вывода установлены кольцевые наконечники для присоединения к цепи управления. Для визуализации полярности проводники имеют различный цвет изоляции (красный и белый).

Для подключения управляющего сигнала к ТТР серии BDH следует использовать проводники, входящие в комплект поставки реле. На один конец проводников установлены наконечниками типа Faston (для присоединения к клеммам ТТР), на другой – кольцевые наконечники (для присоединения к цепи управления). Для визуализации полярности проводники имеют различный цвет изоляции (красный и белый).

Модификации BDH-xx44.ZD3 и SBDH-12044.ZD3 твердотельные реле для коммутации мощной нагрузки в корпусе промышленного стандарта

1 из 1
SBDH-12044.ZD3
Код: 38758
27 969 ₸

Технические характеристики BDH-xx44.ZD3 и SBDH-12044.ZD3 твердотельные реле для коммутации мощной нагрузки в корпусе промышленного стандарта

Проведите по таблице влево или вправо, чтобы увидеть все значения.

Параметр

Серия SBDH-xx44.ZD3

Серия BDH-xx44.ZD3

Тип коммутируемого тока

Переменный ток

Тип коммутируемой сети

Однофазная

Трехфазная*

Тип коммутируемой нагрузки

Резистивная

Индуктивная

Допустимые схемы включения для трехфазной нагрузки

 "Звезда", "Звезда с нейтралью", "Треугольник"

Коммутируемое напряжение

40…440 VAC

Управляющий сигнал

Напряжение 3...32 VDC

Входное сопротивление

900 Ом

Пороги включения/выключения

Порог включения 3 VDC

Порог отключения 1 VDC

Тип выходных силовых элементов

Тиристоры SCR-типа на керамической подложке

Вид коммутации

Коммутация при переходе через 0

Максимальное пиковое напряжение

12 класс (1200 VAC)

11 класс (1100 VAC)

Потребляемый ток в цепи управления

5…25 мА

Падение напряжения на реле во включенном состоянии

≤1,6 VAC

Время переключения реле

≤10 мс (при частоте 50 Гц)

Максимальная частота коммутации

50 Гц

Ток утечки в коммутируемой цепи

≤10 мА

Сопротивление изоляции

500 МОм (при 500 VDC)

Электрическая прочность изоляции

Соответствует стандартам UL1577 (2500 V в течение одной минуты)

* – для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу.

Условия эксплуатации твердотельных реле серий BDH-xx44.ZD3 и SBDH-xx44.ZD3 (согласно ГОСТ 15150)

Температура окружающего воздуха

-30…+70° С

Атмосферное давление

84…106,7 кПа

Относительная влажность

≤80 % (при +25 °С и ниже без конденсации влаги)

Инструкции, схемы подключения и документация BDH-xx44.ZD3 и SBDH-12044.ZD3 твердотельные реле для коммутации мощной нагрузки в корпусе промышленного стандарта

Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.

Паспорт SBDH_xx44_ZD3 и BDH_xx44_ZD3Руководство по эксплуатации BDH-xx44.ZD3 и SBDH-xx44.ZD3Сертификат о соответствии на твердотельные реле

Цена, наличие и поставка BDH-xx44.ZD3 и SBDH-12044.ZD3 твердотельные реле для коммутации мощной нагрузки в корпусе промышленного стандарта по Казахстану

ТОО АКЭТО поставляет BDH-xx44.ZD3 и SBDH-xx44.ZD3 для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.

Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
