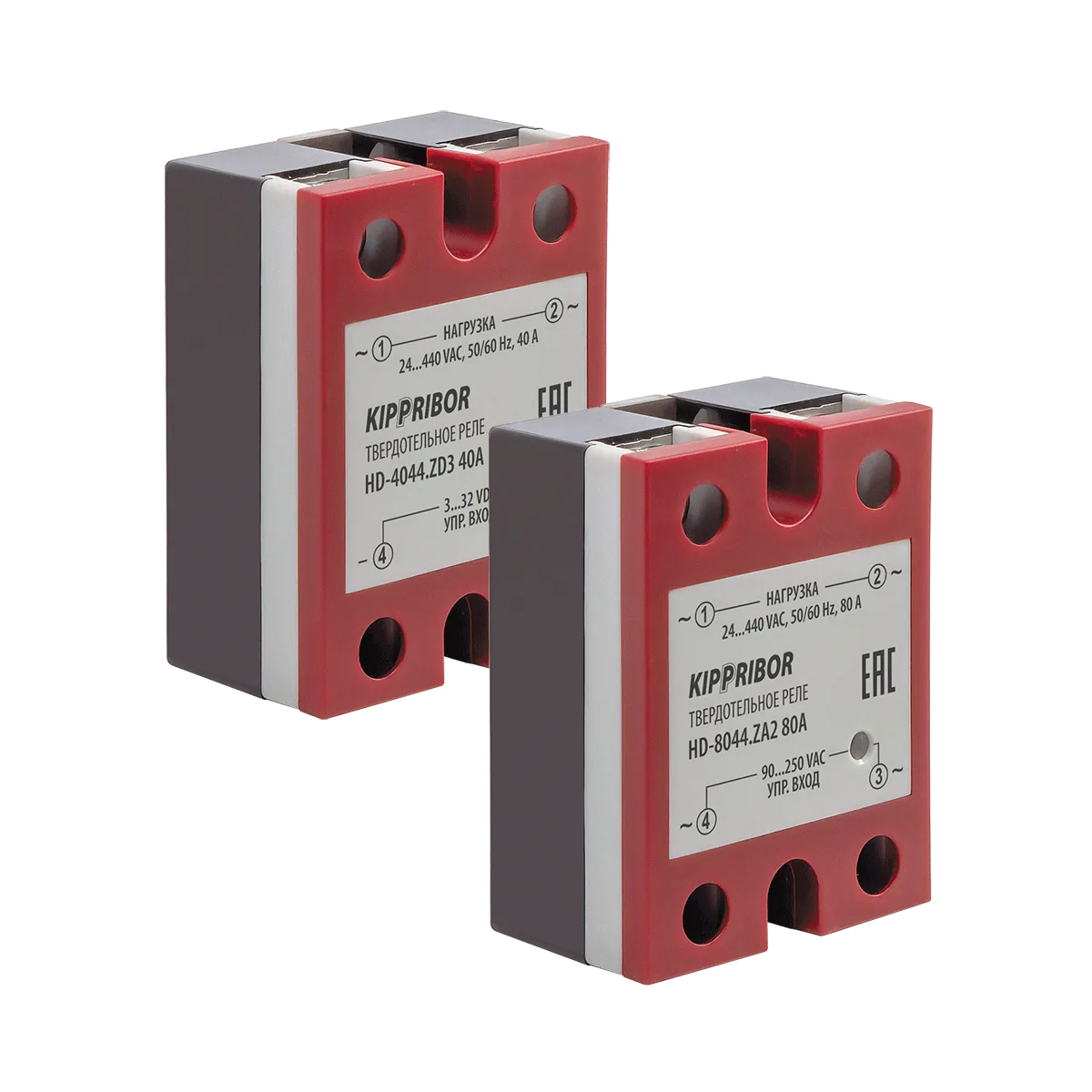

HD-4044.ZD3 [M02] и HD-xx44.ZA2 [M02] твердотельные реле общепромышленные в стандартном корпусе

Однофазные ТТР HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02] являются на сегодняшний день самыми универсальными и наиболее востребованными в современной промышленности. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать подавляющее число задач по управлению индуктивной и резистивной нагрузкой.

Особенности управления и коммутации нагрузки

• Управляющий сигнал постоянного или переменного напряжения.
• Широкий диапазон управляющего сигнала: 3…32 VDC – для HD-xx44.ZD3 [M02] / 90…250 VAC – для HD-xx44.ZA2 [M02].
• Тип нагрузки и рекомендуемые пределы тока коммутации:
  • максимальный ток нагрузки от 10 до 40 А – для HD-xx44.ZD3 [M02] / от 10 до 80 А – для HD-xx44.ZA2 [M02] (в зависимости от модификации).
  • резистивная нагрузка от 8 до 30 А – для HD-xx44.ZD3 [M02] / от 8 до 60 А – для HD-xx44.ZA2 [M02] (в зависимости от модификации);
  • индуктивная нагрузка от 1 до 4 А – для HD-xx44.ZD3 [M02] / от 1 до 8 А – для HD-xx44.ZA2 [M02] (в зависимости от модификации).
• Широкий диапазон коммутируемого напряжения 24…440 VAC.
• Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
• Высокое значение пикового напряжения 900 VAC (9 класс).
• Подходят для коммутации как однофазной, так и трехфазной нагрузки.
• Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
  • звезда;
  • звезда с нейтралью;
  • треугольник.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серий HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02]

Конструктивные особенности твердотельных реле серий HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02]

Стабильность и долговечность работы ТТР этой серии при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями:

• Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью.
• Использование различных типов силовых выходных элементов в конструкции реле (в зависимости от модификации) гарантирует высокую степень надежности ТТР, позволяет выбрать оптимальный и экономичный вариант реле для определенной задачи при сохранении наилучшего соотношения качество / цена.
• Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
• Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
• Корпус ТТР HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02] выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
• Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
