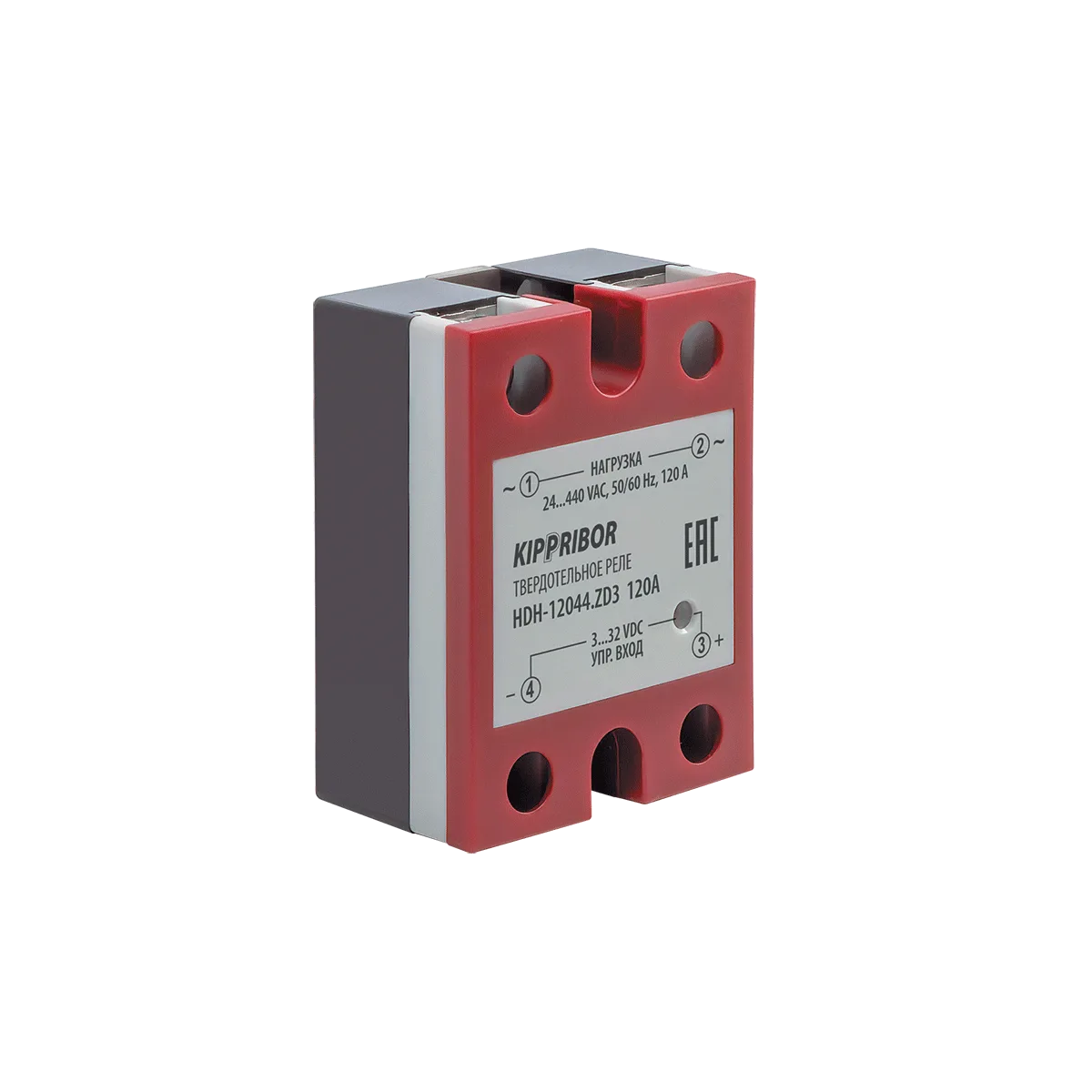

HDH-10044.ZD3 [M02] твердотельные реле в стандартном корпусе для коммутации мощной нагрузки

Однофазные ТТР HDH-xx44.ZD3 [M02] – это серия твердотельных реле, разработанных специально для коммутации нагрузок большой мощности. Обладают высокой коммутационной способностью, при этом имеют компактные размеры. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.

Особенности управления и коммутации нагрузки

• Широкий диапазон управляющего сигнала: 3…32 VDC.
• Тип нагрузки и рекомендуемые пределы тока коммутации:
  • максимальный ток нагрузки от 60 до 120 А (в зависимости от модификации);
  • резистивная нагрузка от 45 до 90 А (в зависимости от модификации);
  • индуктивная нагрузка от 6 до 12 А (в зависимости от модификации).
• Широкий диапазон коммутируемого напряжения 24…440 VAC.
• Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
• Высокое значение пикового напряжения 900 VAC (9 класс).
• Подходят для коммутации как однофазной, так и трехфазной нагрузки.
• Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
  • звезда;
  • звезда с нейтралью;
  • треугольник.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серии HDH-xx44.ZD3 [M02]

Конструктивные особенности твердотельных реле серий HDH-xx44.ZD3 [M02]

ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР HDH-xx44.ZD3 [M02] применяются особые конструктивные решения, призванные обеспечить надежность ТТР и увеличить эффективность отведения тепла от силовых ключей.

• Использование в конструкции ТТР особых силовых ключей тиристоров SCR-типа*.
• Сочетание таких тиристоров с основанием из меди, обладающим отличной теплопроводностью.
• Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
• Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
• Корпус ТТР HDH-xx44.ZD3 [M02] выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
• Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.

ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
