Управление микроклиматом птичника
Автоматика вентиляции, обогрева, охлаждения, освещения и вспомогательных систем птицекомплекса.
Как устроена система микроклимата
В примере ОВЕН блок БУМП-35.01 объединяет управление вентиляцией, обогревом, охлаждением, освещением, поением и кормлением. Датчики сообщают о состоянии воздуха, а автоматика управляет оборудованием через силовые шкафы и приводы. Оператор наблюдает за процессом на панели или через систему диспетчеризации.

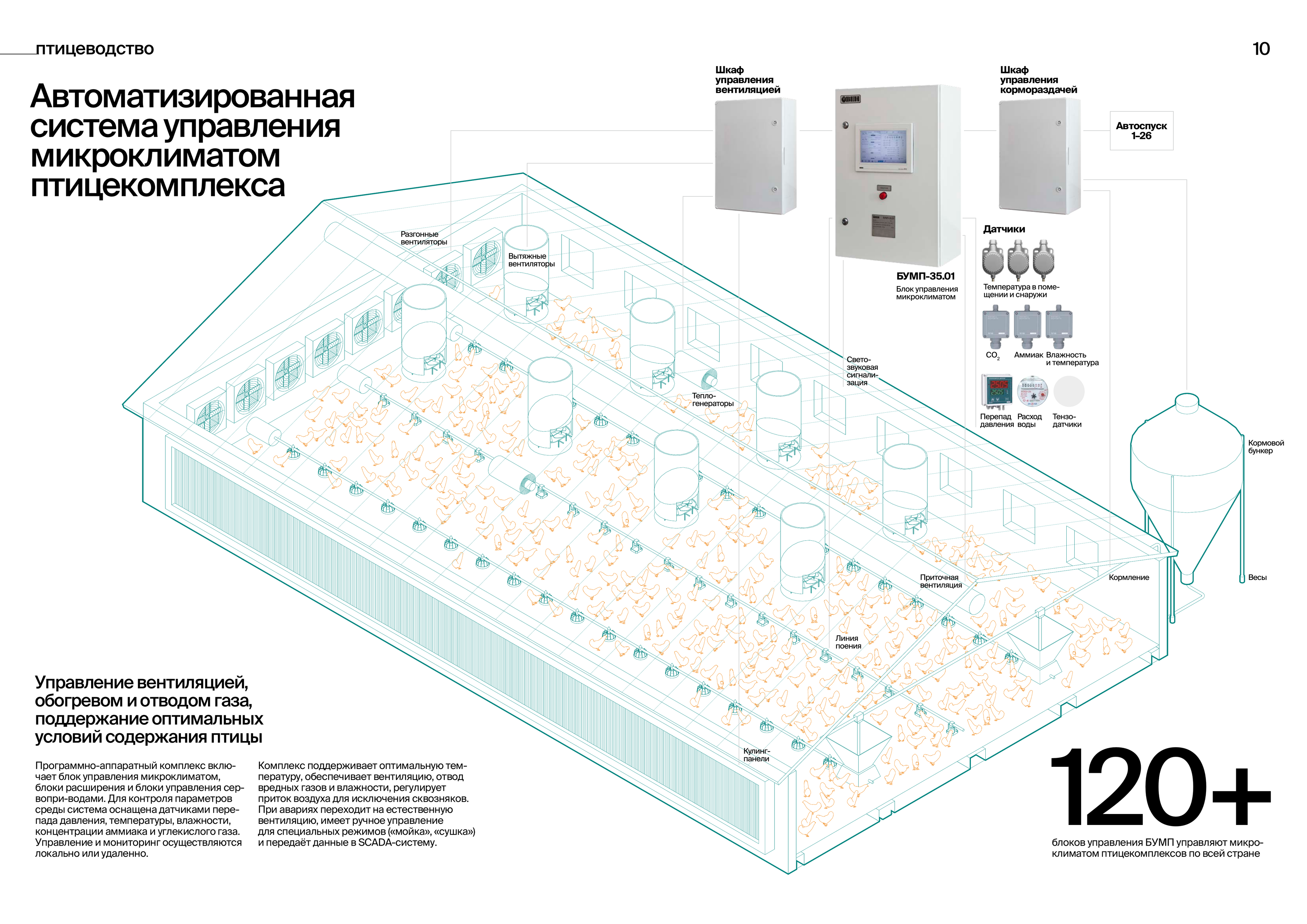

На общей схеме показано, где находятся вытяжные и разгонные вентиляторы, приточные устройства, теплогенераторы, кулинг-панели, линии поения и кормления. Это разные узлы одной системы: выбор контроллера не заменяет расчёт вентиляции, отопления и электропитания здания.
Увеличить изображение Иллюстрация ОВЕН из каталога 2025 года, разворот «Птицеводство» (PDF, страница 6). Сведения о внедрениях на иллюстрации относятся к производителю, не к объектам АКЭТО.
Оригинал: каталог ОВЕН, PDF · стр. 6 ↗Внутри БУМП: контроллер, панель и модули

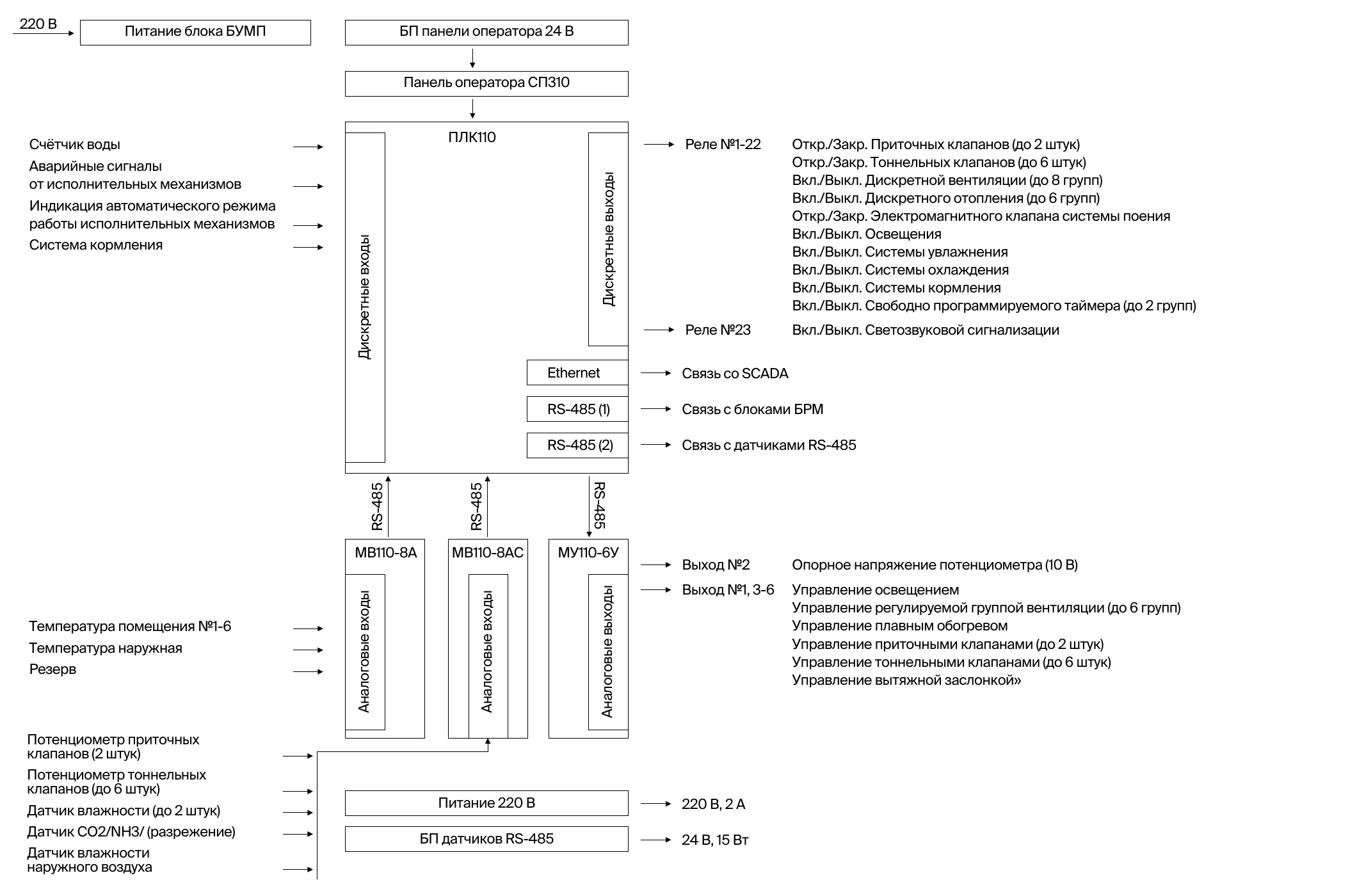

В аппаратной структуре БУМП-35.01 указаны ПЛК110, панель оператора СП310, модули МВ110-8А, МВ110-8АС и МУ110-6У. Измерительные сигналы и команды управления разделены по назначению. Дискретные входы принимают состояния и аварии, аналоговые входы — измеряемые величины, а выходы передают команды исполнительным устройствам.
На схеме Ethernet используется для связи со SCADA. Отдельно обозначены RS-485 (1) для блоков БРМ и RS-485 (2) для датчиков; модули ввода-вывода также показаны с обменом по RS-485. Это функциональная структура, а не монтажная схема: номера клемм, адреса устройств, кабели и защиту цепей определяют по документации конкретных исполнений.
Увеличить изображение Фрагмент исходной схемы ОВЕН (PDF, страница 7). Подписи и соединения сохранены без перерисовки. Увеличьте схему, чтобы прочитать назначение входов и выходов.
Полный разворот БУМП-35.01 · PDF, стр. 7 ↗Состав БУМП и назначение узлов
Типовой состав, не готовая спецификация заказа. Исполнения и количество определяются по проекту.
Все столбцы — прокрутите таблицу вправо →
| Оборудование | Назначение |
|---|---|
| БУМП-35.01 | Блок управления микроклиматом |
| ПЛК110 | Центральный контроллер: принимает состояния механизмов и аварии, выдаёт дискретные команды, обменивается данными с панелью, модулями и диспетчеризацией. Точная модификация в схеме не указана. |
| СП310 | Рабочее место оператора внутри блока. Питание панели 24 В выделено на схеме отдельно. Модель и проект визуализации проверяются вместе с программой контроллера. |
| МВ110-8А |
Что измеряет и контролирует автоматика
- Температура внутри здания — до шести зон, а также температура наружного воздуха. На схеме эти измерения отнесены к МВ110-8А; отдельно отмечен резервный вход.
- Влажность воздуха, концентрация CO₂ и аммиака — для оценки состояния среды. В описании БУМП для аммиака указано до двух зон контроля.
- Перепад давления в помещении — параметр работы приточно-вытяжной вентиляции. Конкретный диапазон датчика выбирают по проекту.
- Положение приточных и тоннельных клапанов — обратная связь от потенциометров. Их сигналы показаны в группе аналогового ввода МВ110-8АС.
- Расход воды и уровень освещённости — дополнительные контролируемые параметры. Счётчик воды показан на дискретном входе ПЛК.
- Состояние механизмов — аварийные сигналы, подтверждение автоматического режима и сигналы системы кормления приходят на дискретные входы.
Как распределяются команды управления
Дискретные выходы через реле включают и отключают группы вентиляции и отопления, освещение, охлаждение, увлажнение, кормление и клапан поения. В исходной схеме реле № 1–22 относятся к исполнительным функциям, а реле № 23 выделено для светозвуковой сигнализации. Это обозначения данного примера, не универсальная распиновка ПЛК.
МУ110-6У показан для аналогового управления: регулируемой вентиляцией, плавным обогревом, освещением и приводами клапанов. На рисунке выход № 2 подписан как опорное напряжение потенциометра 10 В. Остальные перечисленные назначения нельзя складывать в одну конфигурацию без проверки: доступные каналы распределяются под конкретный объект.
Через настройки задаются температура и давление воздуха, циклы групп вентиляторов, графики минимальной и максимальной вентиляции, освещение, время подачи воды и корма. Эти режимы связывают с требованиями содержания птицы; технологические уставки не выбираются автоматически по одному названию контроллера.
Возможности и границы конфигурации
- Вытяжная вентиляция — до 8 групп; теплогенераторы — до 6 групп по описанию БУМП-35.01. Группа не обязательно равна одному вентилятору или одному нагревателю.
- Приточные клапаны — до 2 групп, тоннельные — до 3 групп. На аппаратной схеме отдельно обозначены до 2 приточных и до 6 тоннельных клапанов: количество групп и количество приводов — разные величины.
- В перечень управления входят разгонные вентиляторы, насосы кулинг-панелей, вытяжные заслонки, освещение, электромагнитный клапан подачи воды и линия кормораздачи. Их совместную реализацию сверяют с числом выходов и силовой частью.
- Питание блока, панели и датчиков показано отдельными цепями. Нельзя выбирать общий блок питания только по одной подписи 24 В на схеме.
- Обозначение ПЛК110 в каталоге не подтверждает взаимозаменяемость всех нынешних модификаций. Версию контроллера, панель, модули и проект программы нужно проверять вместе.
Аварии, журнал и диспетчеризация
- Архив состояния и журнал аварий помогают восстановить последовательность событий, а не только увидеть текущую тревогу.
- Диагностируются обрыв или короткое замыкание датчиков и позиционеров сервоприводов клапанов.
- Контролируются ошибки датчиков RS-485, потеря связи с блоками расширения и диспетчерским пунктом.
- Предусмотрен приём аварий силового щита, сигналов аварии розжига теплогенераторов и заклинивания сервоприводов стеновых клапанов.
- В описании комплекса указан переход к естественной вентиляции при авариях и ручное управление для специальных режимов «мойка» и «сушка». Возможность и безопасность этих режимов зависят от механики объекта и должны быть предусмотрены проектом.
Что уточняем перед поставкой
Для нового объекта начните с плана здания, числа зон и технологических требований. Для модернизации дополнительно нужны модели действующих контроллеров, модулей, приводов и датчиков, электрические схемы и исходный проект программы, если он сохранился.
Передайте перечень вентиляторов, нагревателей, насосов и клапанов: количество, питание, мощность, способ управления и обратная связь. Отдельно укажите сигналы датчиков, длины линий, условия мойки и влажности, требования к сигнализации и SCADA. По этим данным можно проверить число каналов, согласовать приборы и подготовить спецификацию.
Показанный состав — пример производителя. Он не означает, что готовый шкаф БУМП есть на складе или что перечисленные приборы совместимы без настройки и проверки исполнения. Наличие, состав поставки и сроки подтверждаются в предложении.
Приборы по узлам схемы
Ниже — разделы каталога для проверки характеристик контроллера и модулей. МВ110-8А и МВ110-8АС относятся к разным семействам ввода; МУ110 — к аналоговому выводу в данном примере. Ссылки ведут на семейства, а не на автоматически выбранные исполнения. Для СП310 используйте каталог панелей и проверьте конкретную модель с инженером.
Каталог и исходные схемы
Материал подготовлен по каталогу ОВЕН «Решения для животноводства», 2025. Общая схема находится на странице 6 PDF, описание БУМП-35.01 и аппаратная структура — на странице 7. Нумерация PDF отличается от печатной нумерации разворотов. Оригинальный файл сохранён без изменений, около 4,5 МБ.
Подобрать оборудование для объекта
Пришлите схему, спецификацию или описание задачи. Проверим состав и возможность поставки по Казахстану.
Источники и границы применения
Решения для животноводства, ОВЕН, 2025. Страницы PDF: 6, 7
