Подсчёт яйца на конвейере
Подбор счётчика ЯС по ширине конвейера и способу передачи данных.
Что такое ЯС и как работает счётчик яиц
ЯС — обозначение серии инфракрасных счётчиков яиц в каталоге производителя. Прибор бесконтактно считает яйца, проходящие по конвейеру яйцесбора, и передаёт результат в систему управления. Это не контроллер микроклимата, а отдельное устройство учёта продукции.
Каталог указывает питание 24 В, RS-485 с Modbus RTU и импульсный выход NPN. Перед подбором нужны рабочая ширина ленты, размещение прибора, условия очистки и интерфейс принимающей системы.

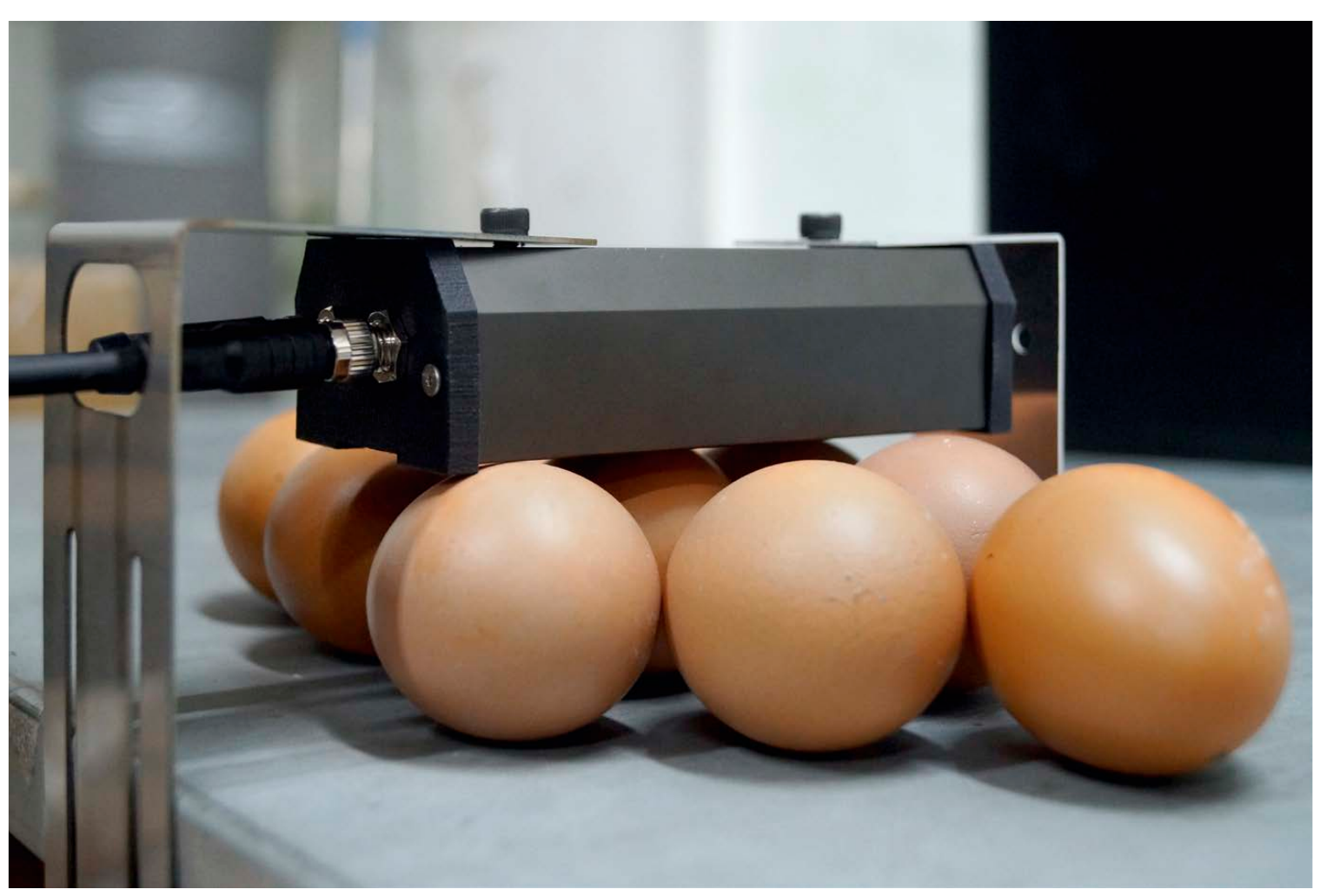

Как ЯС располагается над конвейером
ЯС — обозначение серии инфракрасных счётчиков яиц. Прибор устанавливают над потоком продукции; он считает проходящие яйца без механического контакта. Фотография показывает принцип размещения, но не задаёт монтажный зазор: его и допустимую рабочую ширину необходимо проверить для выбранной модели.
Увеличить изображение ОВЕН. Счётчик яиц ЯС на конвейере. Страница 8 PDF; иллюстрация из каталога, не монтажная схема.
Оригинал производителя ↗Два способа передать результат подсчёта
Питание счётчика — 24 В. Перед заказом согласуют схему подключения, параметры входа принимающего прибора и обмена.
Все столбцы — прокрутите таблицу вправо →
| Способ | Для чего используется | Что проверить |
|---|---|---|
| RS-485 / Modbus RTU | Передача счёта в контроллер или SCADA | Адрес, скорость обмена и карту регистров конкретного исполнения |
| Импульсный выход NPN | Подсчёт импульсов внешним устройством | Электрическую совместимость входа, длительность импульса и число яиц на импульс |
Данные для выбора ЯС
- Рабочая ширина и скорость ленты, максимальный поток продукции
- Положение счётчика, доступное место и направление движения
- Особенности мойки, пыль и загрязнение оптики
- Модель контроллера или счётного входа, длина линии связи
- Нужен общий итог, счёт по сменам или интеграция с диспетчеризацией
Почему длина корпуса — не ширина ленты
В таблице приведены габариты из каталога, а не допустимая ширина конвейера. Например, 112 мм у ЯС-12 — размер корпуса. Не следует выбирать прибор только по этому числу: рабочую зону, условия подсчёта и крепление проверяют по документации исполнения. Заявленная производителем точность не заменяет проверку на реальном потоке продукции.
Как подобрать исполнение
Размер корпуса не заменяет проверку рабочей зоны подсчёта. Подтвердим исполнение и возможность поставки по запросу; опубликованная таблица не означает наличие всех моделей на складе.
Модели счётчиков яиц ЯС
ЯС — серия инфракрасных счётчиков яиц для конвейера яйцесбора. Ниже приведены модели из каталога производителя 2025 года. Питание 24 В, RS-485 / Modbus RTU, импульсный выход NPN. Отдельные карточки этих моделей на OWEN.KZ пока не представлены — исполнение и возможность поставки уточнит инженер.
Все столбцы — прокрутите таблицу вправо →
| Модель | Ток, А | Размеры, мм |
|---|---|---|
| ЯС-12 | 0,03 | 112 × 33 × 55 |
| ЯС-20 | 0,04 | 208 × 33 × 55 |
| ЯС-30 | 0,05 | 304 × 33 × 55 |
| ЯС-40 | 0,06 | 400 × 33 × 55 |
| ЯС-49 | 0,07 | 496 × 33 × 55 |
| ЯС-59 | 0,08 | 592 × 33 × 55 |
| ЯС-68 | 0,09 | 688 × 33 × 55 |
| ЯС-78 | 0,10 | 784 × 33 × 55 |
| ЯС-88 | 0,11 | 880 × 33 × 55 |
Подобрать оборудование для объекта
Пришлите схему, спецификацию или описание задачи. Проверим состав и возможность поставки по Казахстану.
Источники и границы применения
Решения для животноводства, ОВЕН, 2025. Страницы PDF: 8
