АРТИКУЛ: Штуцер врезной ШВ
Штуцер врезной ШВ для фиксации глубины погружения датчика температуры
Штуцеры с врезным конусом (ШВ) предназначены для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры. Технические характеристики Одноразовое использование. Уплотнение «металл в металл», врезной металлический конус. Материал: нержавейка AISI 304. Максимальная рабочая температура: +600…
от 18 788 ₸
Цена включает НДС
Проверяем наличие…
Точный остаток подтвердит менеджер
Добавим выбранное исполнение в корзину, где можно заполнить реквизиты и сформировать коммерческое предложение.

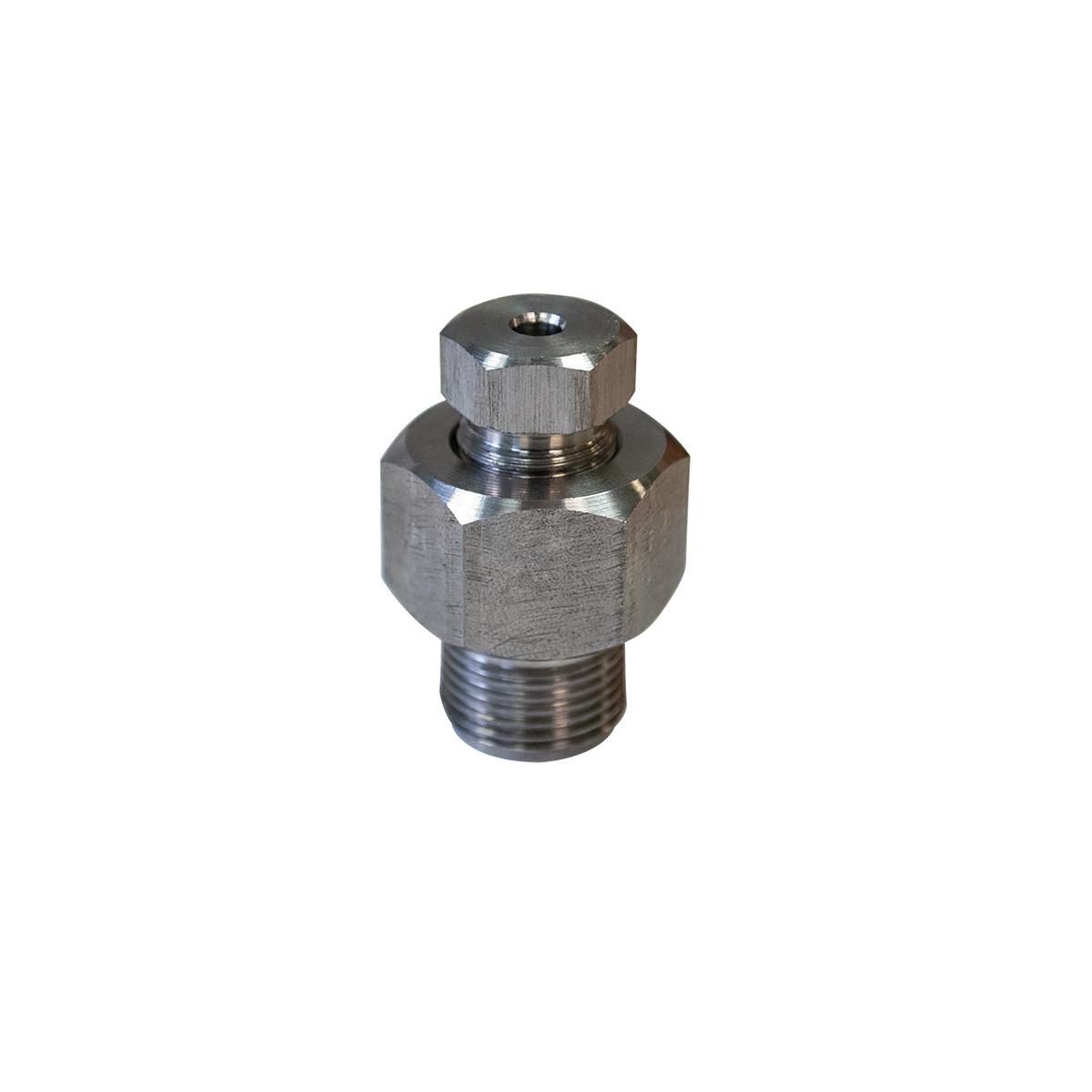

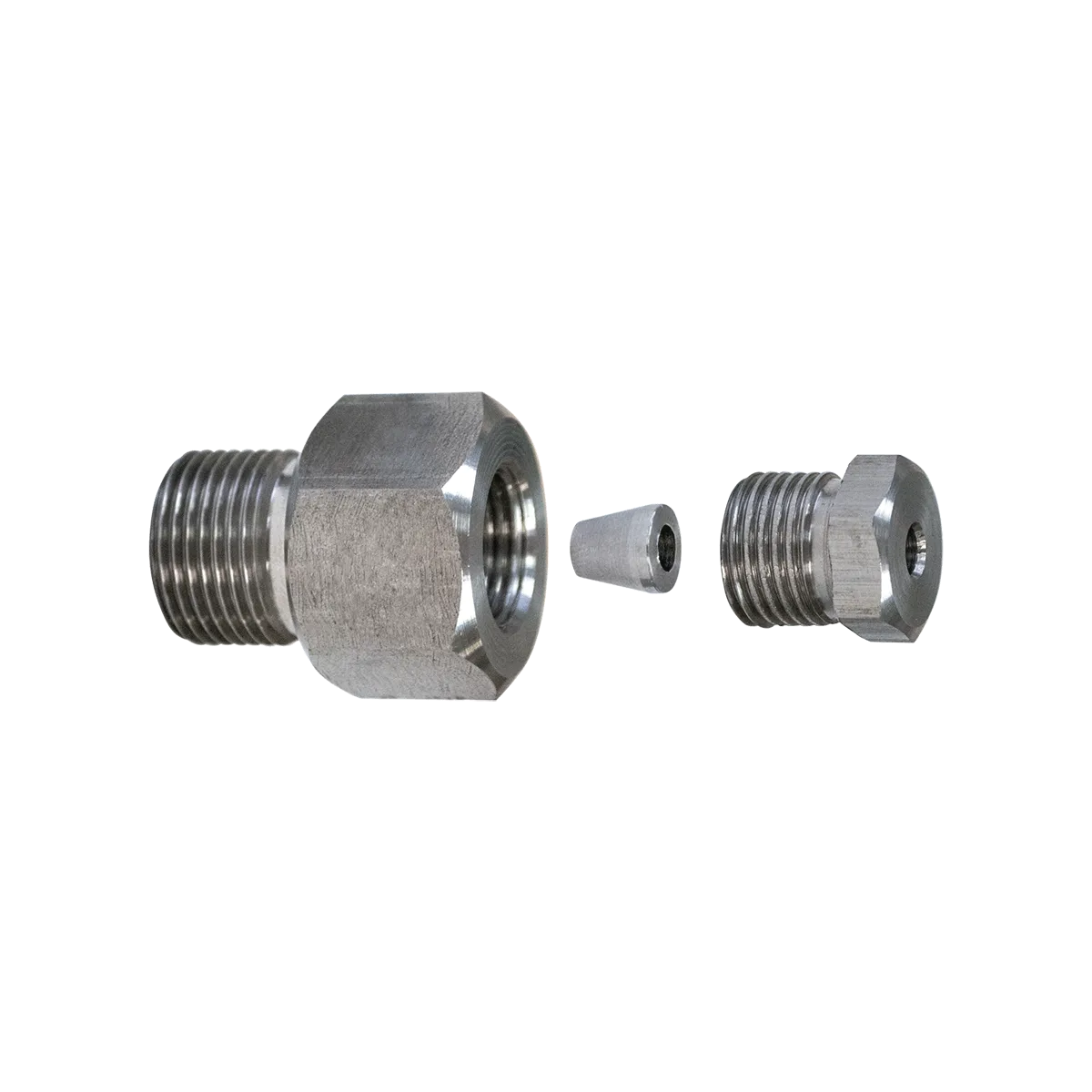

Описание и назначение Штуцер врезной ШВ для фиксации глубины погружения датчика температуры
Штуцеры с врезным конусом (ШВ) предназначены для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.
Технические характеристики
- Одноразовое использование.

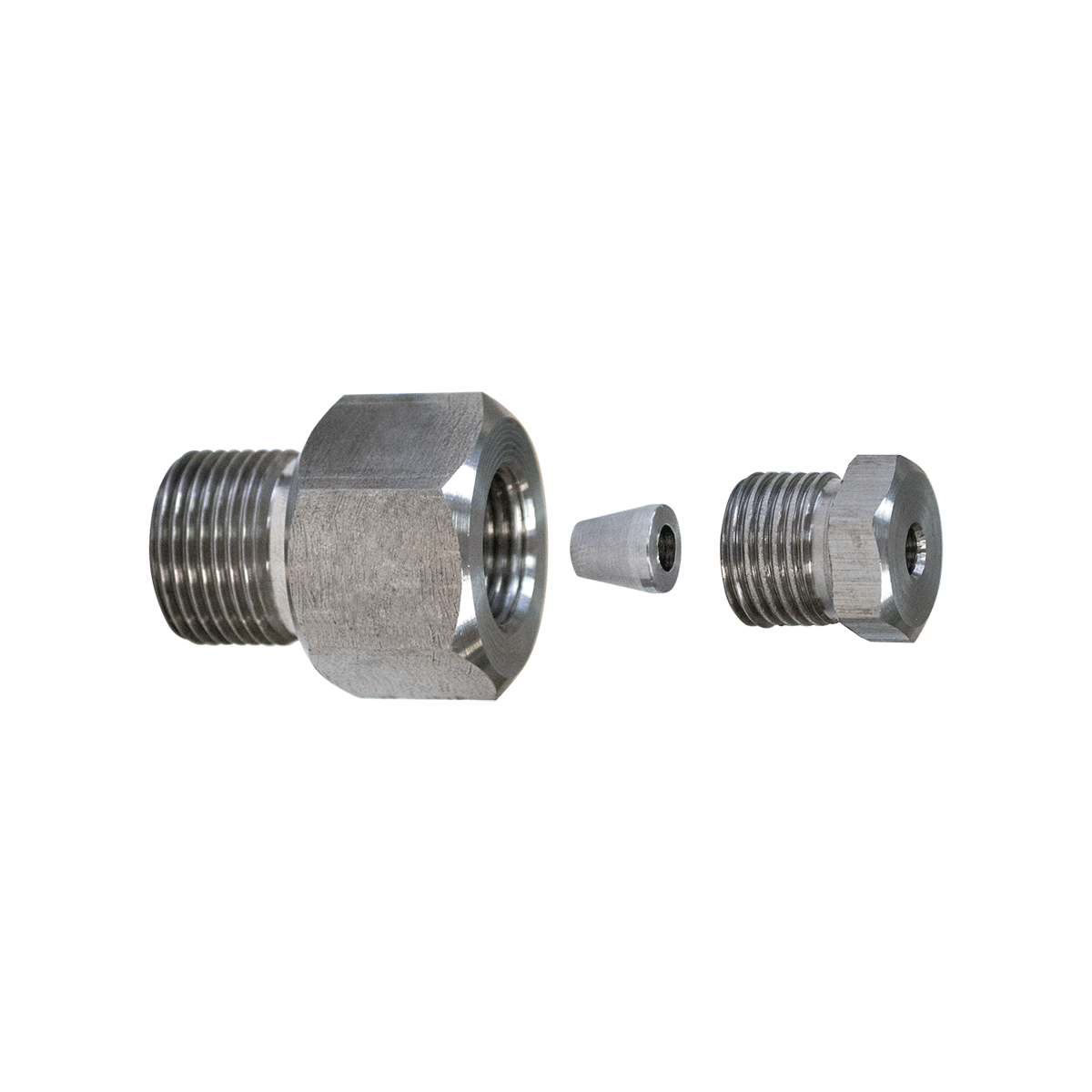

- Уплотнение «металл в металл», врезной металлический конус.
- Материал: нержавейка AISI 304.
- Максимальная рабочая температура: +600 °С.
- Максимальное рабочее давление 6,3 МПа.
Чертеж штуцера с врезным конусом
Конструктивное исполнение штуцеров
| Исполнение | L1, mm | L2, mm | M | d, mm | S1 | S2 |
| ШВ М8×1.4,5 | 37 | 8 | М8×1 | 4,6 | S22 | S17 |
| ШВ М8×1.3 | 37 | 8 | М8×1 | 3,3 | S22 | S17 |
| ШВ М10×1.4,5 | 39 | 10 | М10×1 | 4,6 | S22 | S17 |
| ШВ М10×1.3 | 39 | 10 | М10×1 | 3,3 | S22 | S17 |
| ШВ М10×1,5.4,5 | 39 | 10 | М10×1,5 | 4,6 | S22 | S17 |
| ШВ М10×1,5.3 | 39 | 10 | М10×1,5 | 3,3 | S22 | S17 |
| ШВ М12×1,5.4,5 | 41 | 12 | М12×1,5 | 4,6 | S22 | S17 |
| ШВ М12×1,5.3 | 41 | 12 | М12×1,5 | 3,3 | S22 | S17 |
| ШВ М16×1,5.4,5 | 42 | 12 | М16×1,5 | 4,6 | S22 | S17 |
| ШВ М16×1,5.3 | 41 | 12 | М16×1,5 | 3,3 | S22 | S17 |
| ШВ М20×1,5.4,5 | 47 | 16 | М20×1,5 | 4,6 | S27 | S17 |
| ШВ М20×1,5.3 | 44 | 14,5 | М20×1,5 | 3,3 | S27 | S17 |
Избыточное давление в зависимости от температуры (ГОСТ 356-80)
| Номинальное давление, МПа | Рабочее давление при наибольшей температуре среды, МПа | ||||||
| 200 °С | 300 °С | 400 °С | 480 °С | 520 °С | 560 °С | 600 °С | |
| 6,3 | 6,3 | 5,4 | 4,8 | 4 | 3,7 | 3,2 | 2,8 |
