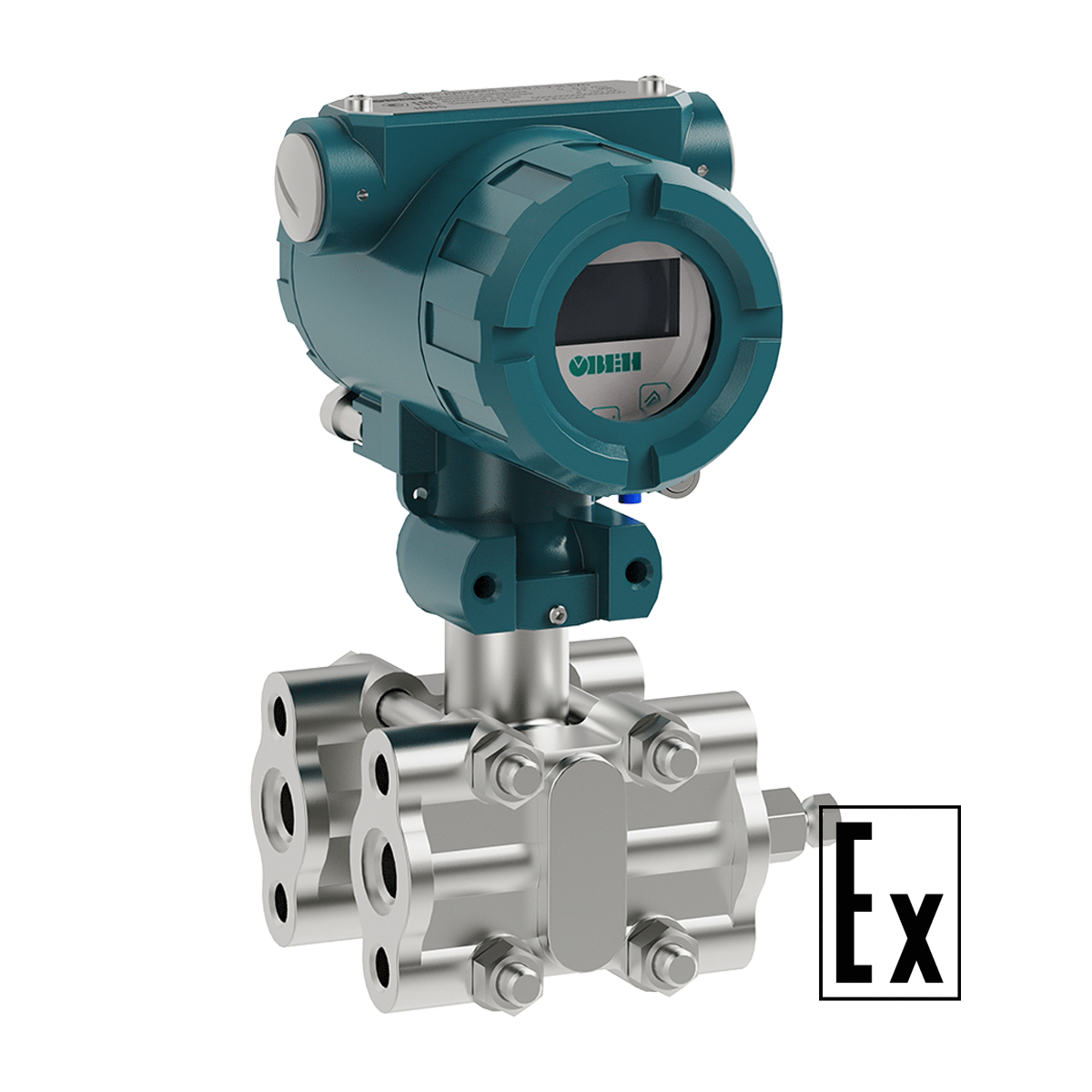

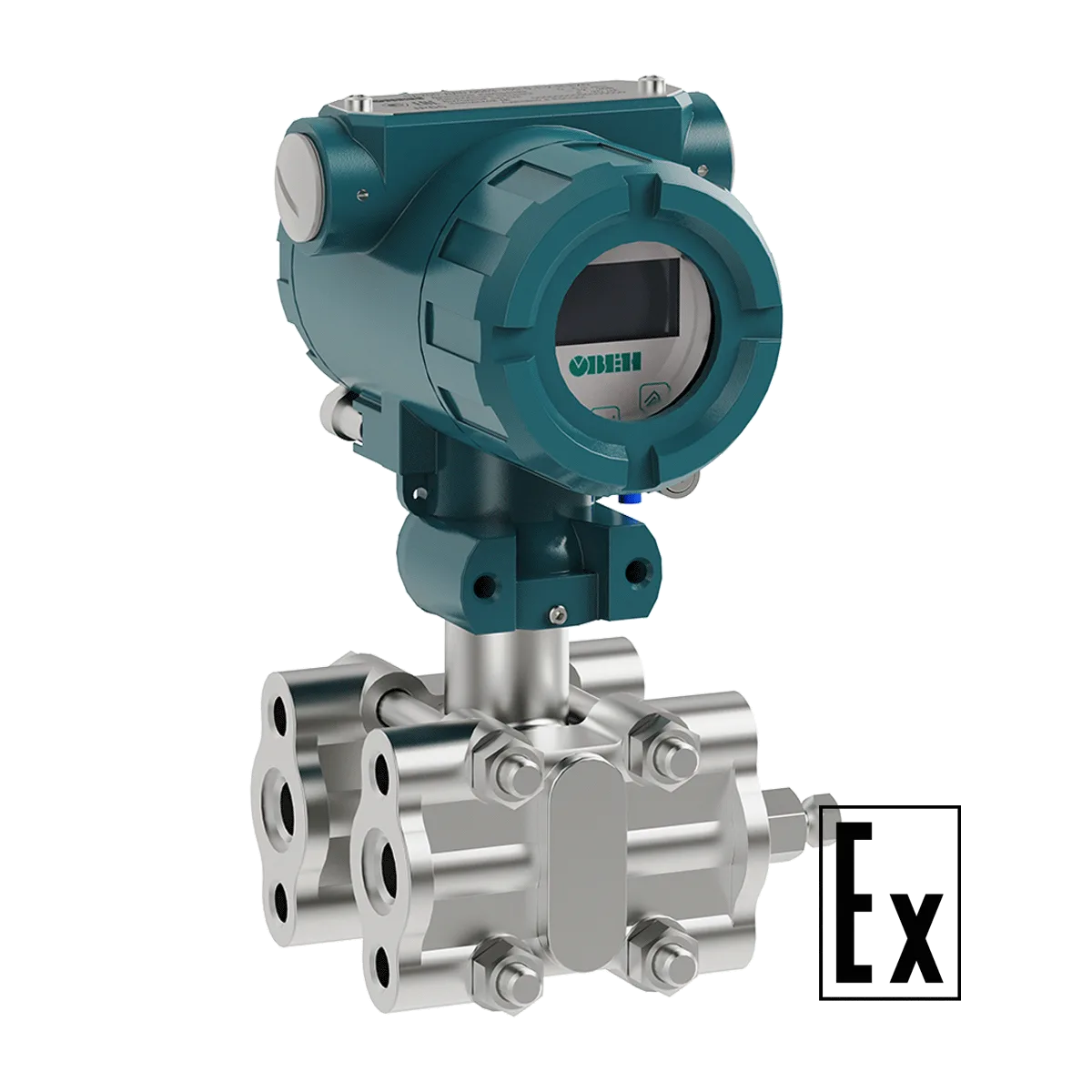

ПД100И-155-2-Exd взрывозащищенный датчик перепада давления с ЖК-индикацией

Выходной сигнал

4...20 мА, 2-проводная схема «токовая петля»

Основная приведенная погрешность

0,25 или 0,5 % ВПИ

Напряжение питания

12…36 В постоянного тока (номинальное 24 В)

Верхний предел измерения

от 0,004 МПа до 6,3 МПа

Предельно допускаемое рабочее избыточное давление, МПа

16 МПа (для датчиков с ВПИ до 40 кПа)
25 МПа (для датчиков с ВПИ от 60 кПа до 250 кПа)
40 МПа (для датчиков с ВПИ от 400 кПа до 6,3 МПа)

Односторонняя перегрузка со стороны плюсовой камеры

16 МПа (для всех пределов измерения)

Глубина перенастройки диапазона

До 1:5

Сопротивление нагрузки

0…1,0 кОм (в зависимости от напряжения питания)

Потребляемая мощность, не более

0,9 Вт

Ток аварии

21,5 мА

Устойчивость к механическим воздействиям

группа исполнения V2 по ГОСТ Р 52931

Время отклика (быстродействие)

не более 100 мс

Степень защиты корпуса

IP65

Маркировка взрывозащиты

1Ex db IIC T6 Gb X

Помехоустойчивость

класс B по ГОСТ 30804.6.2-2013

Диапазон рабочих температур измеряемой среды

-40 °C ≤ Ta ≤ +125 °C

Диапазон рабочих температур окружающего воздуха

-40 °C ≤ Ta ≤ +75 °C

Атмосферное давление рабочее

84,0...106,7 кПа

Среднее время наработки на отказ

не менее 50 000 ч

Средний срок службы

12 лет

Межповерочный интервал

5 лет / 4 года

Методика поверки

КУВФ.406230.100 МП1

Масса преобразователей

1,0 кг

Присоединение к процессу

Фланец c межосевым расстоянием – 54 мм и внутренней резьбой ¼ NPT.

Тип электрического соединителя

Винтовой клеммник. Взрывозащищенный кабельный ввод М20×1,5 и заглушка не входят в комплект поставки.
