АРТИКУЛ: ОВЕН ПД100И модели 1х7
ПД100И модели ПД100И-117 датчик давления для затапливаемых колодцев
Обозначения модели: ПД100И-117, ОВЕН ПД100И-117
ПД100И-117 относится к семейству «ПД100И модели 1х7 датчик давления для затапливаемых колодцев». Ниже собраны только исполнения этой модели из официального каталога ОВЕН.
от 129 723 ₸
Цена включает НДС
Под заказ
Ориентировочное поступление — 23 сентября 2026 г.. Точный срок подтвердит менеджер
Добавим выбранное исполнение в корзину, где можно заполнить реквизиты и сформировать коммерческое предложение.
Описание и назначение ПД100И модели ПД100И-117 датчик давления для затапливаемых колодцев

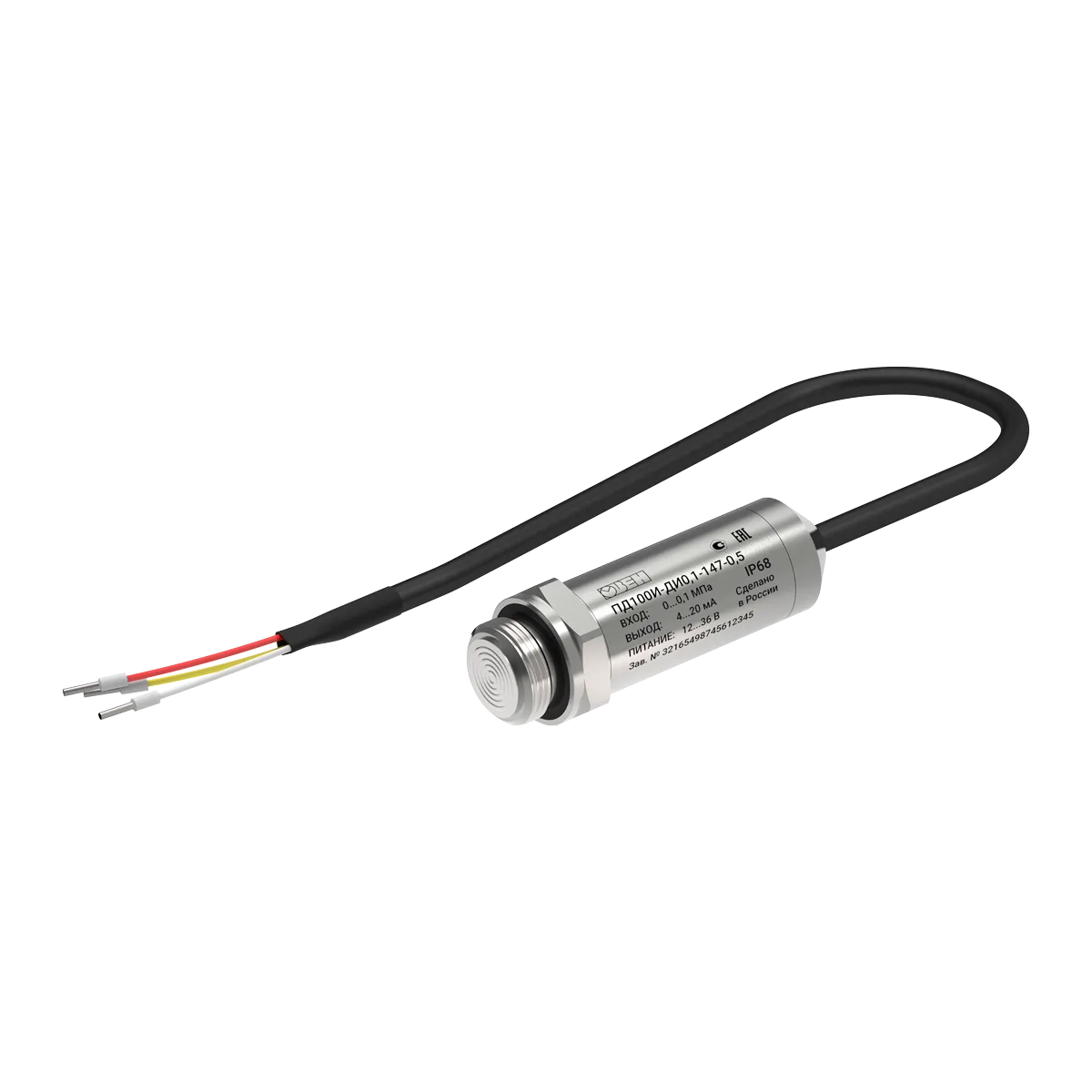

Малогабаритный датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии), с выходным сигналом 4…20 мА, с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем. Для связи сенсора с атмосферой в кабеле присутствует капилляр.
Преобразователь ПД100И предназначен для измерения давления на сетевых трубопроводах в затапливаемых тепловых камерах и колодцах, в помещениях с высокой влажностью, агрессивными парами, разъедающими контакты стандартных электроразъёмов, на оборудовании, подвергаемом мойке под давлением.
Среда измерения
Вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).
Отличительные особенности
- Высокая степень защиты IP68 – датчик может работать под слоем воды.
- Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного сенсора.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений – от 0,01 до 2,5 МПа.
- Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды при монтаже на резьбе: -40…+125 °С.
- Класс точности – 0,25 %; 0,5 %.
- Межповерочный интервал – 5 лет / 4 года.
Модификации ПД100И модели ПД100И-117 датчик давления для затапливаемых колодцев
Показано 12 из 48Подбор исполнения
Выберите конкретное исполнение по названию или коду. Структурированные параметры этой серии пока не переданы источником каталога.
Найдено исполнений: 48
224 602 ₸
129 723 ₸
129 723 ₸
136 384 ₸
146 376 ₸
156 367 ₸
159 698 ₸
166 359 ₸
144 668 ₸
157 990 ₸
213 500 ₸
141 337 ₸
Технические характеристики ПД100И модели ПД100И-117 датчик давления для затапливаемых колодцев
Проведите по таблице влево или вправо, чтобы увидеть все значения.
Инструкции, схемы подключения и документация ПД100И модели ПД100И-117 датчик давления для затапливаемых колодцев
Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.
Руководство по эксплуатации (краткое) ПД100И-1х7Руководство по эксплуатации датчика давления ПД100ИОписание типа средства измеренийДекларация о соответствии на ПД100ИСертификат средств измерений ПД100ИСертификат средств измерений ПД100И (МПИ для СЗМ – 1 год)Сертификат средств измерений ПД100И (МПИ - 5 лет)Сертификат промышленной безопасности на ПД100Свидетельство о типовом одобрении ПД100-1Х5-ЕХ, ПД100И-1Х7Гигиенический (пищевой) сертификат на ПД100 и ПД200Отказное решение ТР ТС 043/2017 на ПД100, ПД100И, ПД200Отказное решение ФЗ № 123 на ПД100, ПД100И, ПД200Сертификат промышленной безопасности на ПД100И
Цена, наличие и поставка ПД100И модели ПД100И-117 датчик давления для затапливаемых колодцев по Казахстану
ТОО АКЭТО поставляет ПД100И модели 1х7 датчик давления для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.
Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
