ДТПХхх4 термопары на основе КТМС с кабельным выводом или вилкой — Модификации

Модификации

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen.ru

ДТПХХ-ХХ.Х/ХХХ.Х

Индивидуальный заказ

Номинальная статическая характеристика (НСХ)

преобразователь типа ТПL (ХК) хромель-копель

преобразователь типа ТПK (ХА) хромель-алюмель

преобразователь типа ТПN (НН) нихросил-нисил

преобразователь типа ТПJ (ЖК) железо-константан

Конструктивное исполнение датчика

174

184

234

284

334

344

364

374

384

394

444

454

464

724

Исполнение рабочего спая относительно корпуса

изолированный

неизолированный

Диаметр КТМС

1,5 мм

2,0 мм

3,0 мм

4,5 мм

Длина монтажной части L, мм

100

105

110

120

130

140

150

160

170

180

190

200

210

220

225

230

240

250

255

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

500

520

530

540

550

570

600

610

630

650

660

670

700

730

750

760

800

820

850

860

880

890

900

950

1000

1030

1050

1100

1130

1140

1150

1190

1200

1220

1230

1250

1260

1270

1280

1300

1320

1330

1350

1400

1420

1430

1470

1500

1570

1580

1590

1600

1620

1650

1700

1720

1740

1750

1800

1830

1850

1900

1950

2000

2100

2150

2190

2200

2230

2240

2260

2300

2360

2370

2400

2460

2490

2500

2520

2540

2550

2560

2590

2600

2620

2630

2640

2650

2660

2670

2700

2710

2740

2790

2800

2820

2840

2860

2870

2900

2910

3000

3030

3100

3130

3150

3200

3300

3400

3500

3510

3550

3600

3650

4000

4200

4300

4500

4700

5000

5200

5500

5600

5800

5900

6000

6300

6500

7000

7100

7500

8000

8500

9000

9300

9500

10000

10500

11000

11130

11300

11500

12000

13000

14000

15000

16000

18000

19000

20000

21000

22000

23000

24000

25000

26000

27000

28000

30000

Длина кабельного вывода l, м

0,2

0,25

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1,0

1,1

1,2

1,3

1,4

1,5

1,6

1,7

1,8

1,9

2,0

2,1

2,2

2,3

2,5

2,6

2,7

2,8

3,0

3,1

3,2

3,5

3,6

4,0

4,5

4,9

5,0

5,5

6,0

7,0

7,5

8,0

9,0

10,0

11,0

11,5

12,0

13,0

14,0

15,0

16,0

17,0

18,0

20,0

22,0

25,0

30,0

Тип кабеля

кабель СФКЭ

силикон

кабель ДКТ

без кабельного вывода

Тип резьбы на штуцере

для 174, 184, 444, 454, 334, 344, 464, 234, 364, 374, 384, 284, 394

.М10Х1,5

.М20Х1,5

.G1/2

Класс допуска

второй класс

первый класс

Пример обозначения при заказе: ДТПN444-09.100/1,0C.1

Это означает, что изготовлению и поставке подлежит термопара «нихросил-нисил» с диапазоном измерения температуры: 0…+1250 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 100 мм, длиной силиконового кабельного вывода 1 м, первый класс допуска, конструктивное исполнение 444.

Пример обозначения при заказе: ДТПN444-09.100/1,0C

Это означает, что изготовлению и поставке подлежит термопара «нихросил-нисил» с диапазоном измерения температуры: -40…+1250 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 100 мм, длиной кабельного вывода 1 м, второй класс допуска, конструктивное исполнение 444.

Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод.254

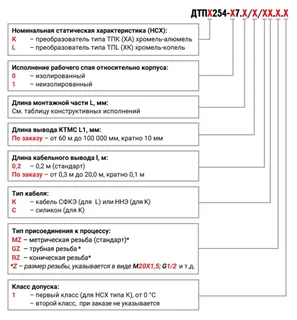

ДТПХ254-Х7.Х/Х/ХХХ.Х

Индивидуальный заказ

Номинальная статическая характеристика (НСХ)

преобразователь типа ТПК(ХА) хромель-алюмель

преобразователь типа ТПL(ХК) хромель-копель

Исполнение рабочего спая относительно корпуса

изолированный

неизолированный

Длина монтажной части L, мм

100

110

120

160

180

200

250

320

400

500

600

630

1000

Длина вывода КТМС L1, мм

100

200

300

500

700

1000

1200

2000

5000

10000

20000

Длина кабельного вывода l, м

0,2

0,3

0,5

0,6

0,8

1,0

1,5

1,8

2,0

2,5

3,0

4,0

5,0

7,0

10,0

20,0

Тип кабеля

СФКЭ или ННЭ

силикон

Тип резьбы на штуцер

М20Х1,5 (стандарт)

.М10Х1,5

.G1/2

Класс допуска

первый класс (для HCХ типа K), от 0 °С

второй класс, при заказе не указывается

Пример обозначения при заказе: ДТПК254-07.100/5000/10,0С.1

Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал арматуры 12Х18Н10Т, материал защитной оболочки КТМС – AISI321, c диапазоном измерения температуры: -40… +800°С, с изолированным рабочим спаем, диаметром КТМС 3 мм, длиной монтажной части L1=100 мм, длиной вывода КТМС L2=5000 мм, длиной силиконового кабельного вывода 10 м; конструктивное исполнение 254.
