АРТИКУЛ: ОВЕН ДТПХхх1 проволочные

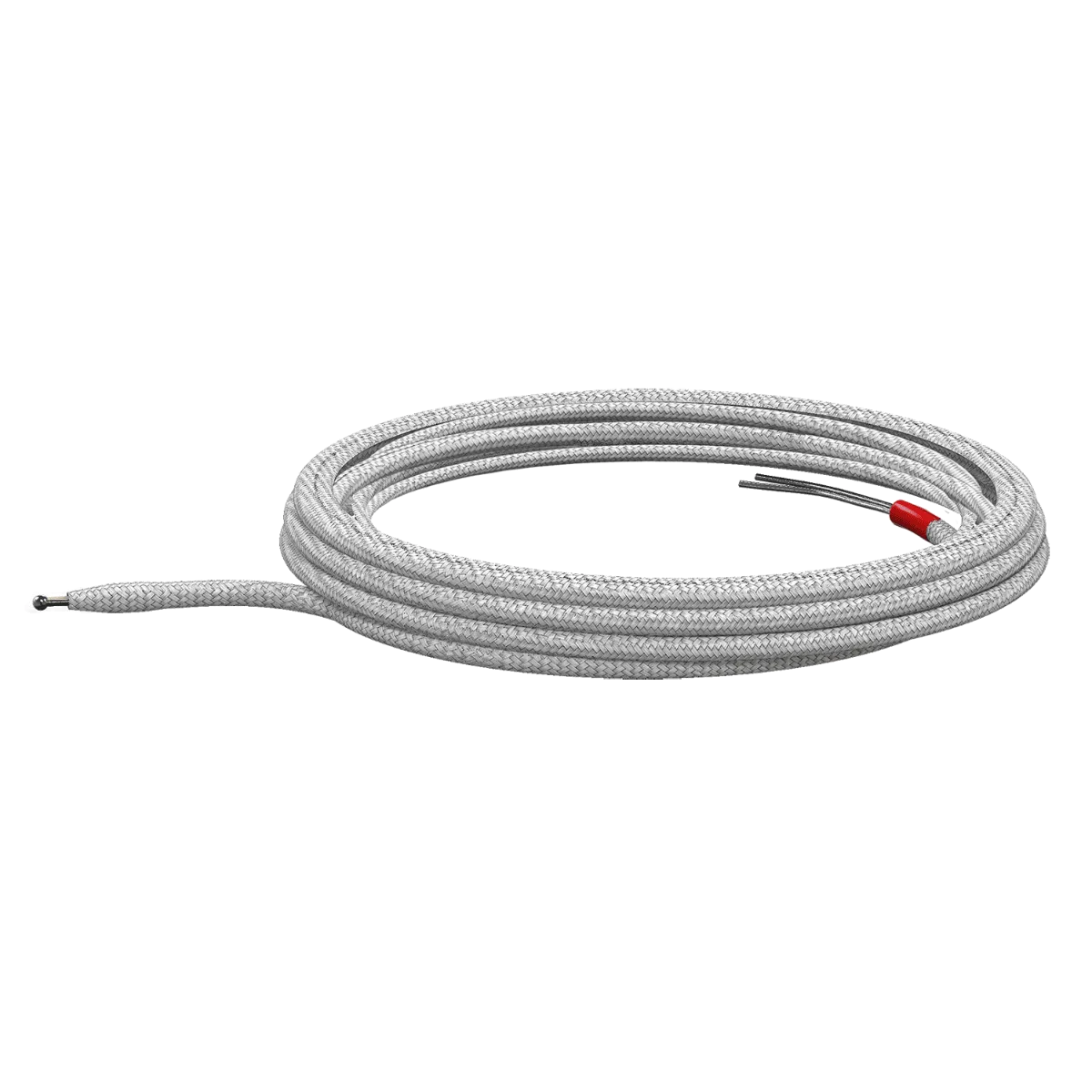

ДТПК021 термопары проволочные бескорпусные (поверхностные)
Обозначения модели: ДТПК021, ОВЕН ДТПК021
ДТПК021 — модель семейства «ДТПХхх1 термопары проволочные бескорпусные (поверхностные)». Доступно 190 исполнений. Цены 7 660–309 703 ₸. Например: ДТПК021-3,2/1,6 — код 17628; ДТПК021-3,2/1,5 — код 02897. Ниже можно сравнить все обозначения и выбрать код для заказа.
от 7 660 ₸
Цена включает НДС
Под заказ
Ориентировочное поступление — 27 сентября 2026 г.. Точный срок подтвердит менеджер
Добавим выбранное исполнение в корзину, где можно заполнить реквизиты и сформировать коммерческое предложение.
Точный подбор
Что выбрать в модели ДТПК021
ДТПК021 входит в семейство «ДТПХхх1 термопары проволочные бескорпусные (поверхностные)». Ниже приведены точные обозначения и коды доступных исполнений.
- Исполнения
- 190 вариантов
- Диапазон цен
- 7 660–309 703 ₸
- Наличие
- Под заказ
- Документация
- 9 файлов
Примеры обозначений: ДТПК021-3,2/1,6 — код 17628 · ДТПК021-3,2/1,5 — код 02897 · ДТПК021-1,2/8,5 — код 96474 · ДТПК021-1,2/4 — код 17426
Описание и назначение ДТПК021 термопары проволочные бескорпусные (поверхностные)
Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030
Предназначены для измерения температуры поверхностей при помощи закладных деталей в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80 %.
Отличительные особенности:
- С открытым «горячим» спаем.
- Бюджетные и малогабаритные.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Конструктивное исполнение ОВЕН ДТПК (ХА), ДТПL(ХК)
| Конструктивное исполнение | Модель | Диаметр термо- электрода | D, мм | D1, мм | Тип изоляции | Диапазон измеряемых температур | Длина термопары L, м * | Длина кабельного вывода l, м * |
|
| 011 | 0,3 мм | 1,8 | 2,2 | нить К11С6 | ДТПК | 0,2…100, кратно 0,01 м | – |
| 0,5 мм | 2,2 | 2,6 | ||||||
| 0,7 мм | 2,3 | 2,9 | ||||||
| 1,2 мм | 3,4 | 4,5 | ||||||
|
| 021** | 0,5 | 4,63...5 | - | трубка МКРц | ДТПК | 0,2…20, кратно 0,01 м | |
| 0,7 | ||||||||
|
| 1,2 | 6,4...7,0 8,0 9,0
| - | бусы МКРц
| – | |||
|
| 3,2 | 6 | - | бусы МКРц
| 0,2…2, кратно 0,01 м | |||
|
| 031** | 0,5 | 4,63...5 | 2,6 | трубка МКРц/нить K11C6 | От 0,05 до 3, кратно 0,01 м
От 3 до 20, кратно 0,01 м | От 0,2 до 20, кратно 0,1м
0,2 м*** | |
| 0,7 | 2,9 | |||||||
| 1,2 | 7,0 8,0 9,0 | 4,5 | бусы МКРц/нить K11C6 |
* Длина термопары L и длина кабельного вывода l выбираются при заказе.
** По заказу возможно изготовление датчика в изоляции из бус МКРц.
*** ДТПХ031 с длиной керамической части от 3 метров изготавливается только с кабельным выводом длиной 0,2 м. Для наращивания линии связи рекомендуем использовать термопарные кабели ДКТХ, СФКЭ и др. + вилки и розетки термопарных разъемов.
**** Допускается потемнение рабочей части нового термоэлектрического преобразователя ДТП, вызванное тем, что, согласно нормативной документации (МП 28476-16 и ГОСТ 8.338-2002), его поверка производится при температуре, соответствующей верхнему пределу применения термоэлектрического преобразователя.
Технические характеристики
| Характеристика | Модель 011 | Модель 021, 031 | ||
| Номинальная статическая характеристика | К(ХА) | L(ХК) | К(ХА) | L(ХК) |
| Рабочий диапазон измеряемых температур | –40...+300 °С | –40...+300 °С | –40...+1100 °С | –40...+600 °С |
| Класс допуска | 1 (для 0,3 мм), 2 | 2 | 2 | |
| Показатель тепловой инерции | не более 3 с | не более 3 с | ||
Модификации ДТПК021 термопары проволочные бескорпусные (поверхностные)
Показано 12 из 190Подбор исполнения
Выберите конкретное исполнение по названию или коду. Структурированные параметры этой серии пока не переданы источником каталога.
Найдено исполнений: 190
8 523 ₸
9 496 ₸
10 470 ₸
11 444 ₸
12 417 ₸
13 391 ₸
14 364 ₸
8 036 ₸
8 139 ₸
8 335 ₸
9 010 ₸
9 112 ₸
Технические характеристики ДТПК021 термопары проволочные бескорпусные (поверхностные)
Проведите по таблице влево или вправо, чтобы увидеть все значения.
Инструкции, схемы подключения и документация ДТПК021 термопары проволочные бескорпусные (поверхностные)
Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.
Цена, наличие и поставка ДТПК021 термопары проволочные бескорпусные (поверхностные) по Казахстану
ТОО АКЭТО поставляет ДТПХхх1 термопары проволочные для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.
Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
