АРТИКУЛ: ОВЕН ДТПХхх5 проволочные

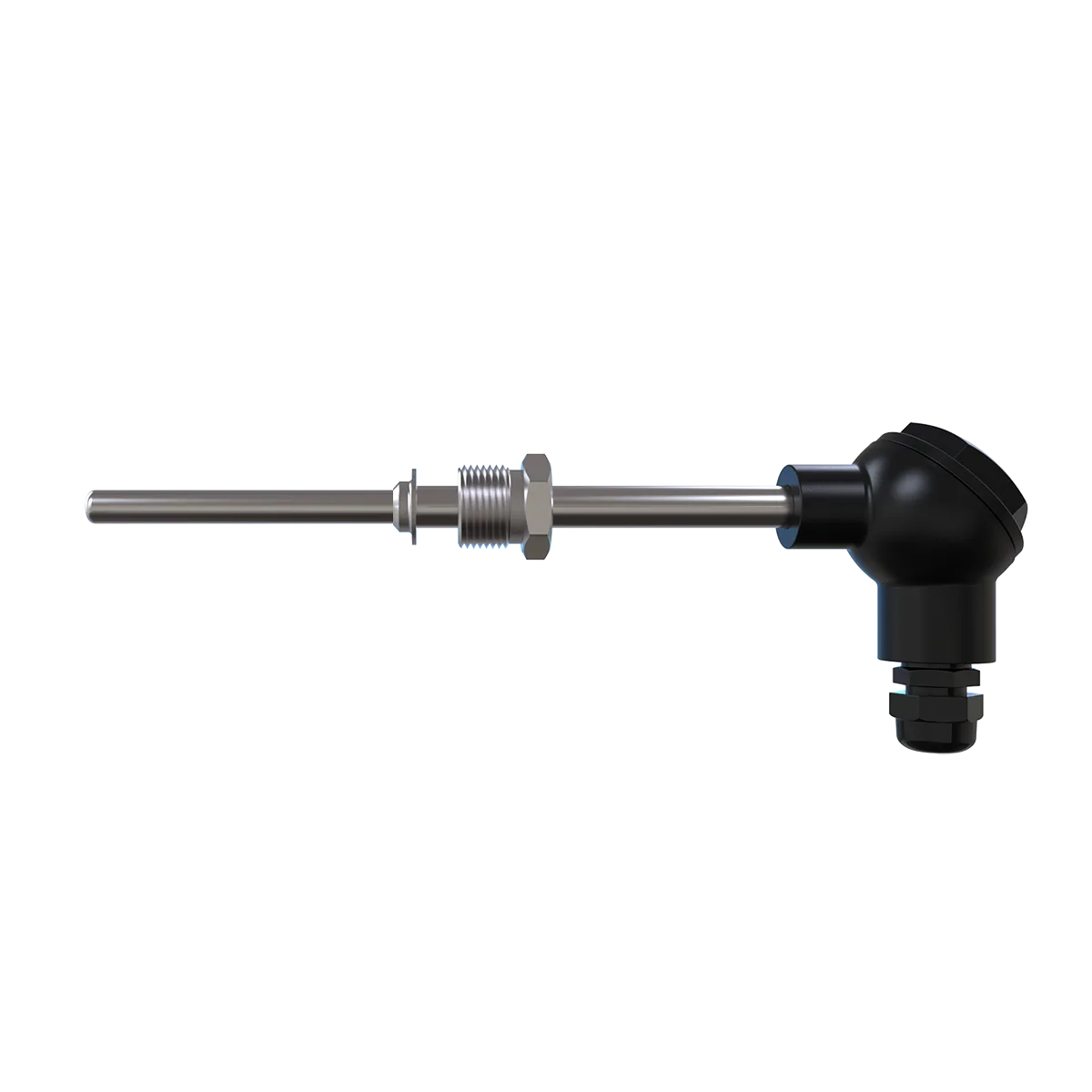

2ДТПЛ095 термопары проволочные с коммутационной головкой
Обозначения модели: 2ДТПЛ095, 2ДТПL095, ОВЕН 2ДТПЛ095, ОВЕН 2ДТПL095
2ДТПЛ095 — модель семейства «ДТПХхх5 термопары проволочные с коммутационной головкой». Доступно 7 исполнений. Цены 17 934–38 857 ₸. Например: 2ДТПЛ095Л-0100.400 — код 64828; 2ДТПЛ095Л-0100.1600 — код 94272. Ниже можно сравнить все обозначения и выбрать код для заказа.
от 17 934 ₸
Цена включает НДС
Под заказ
Ориентировочное поступление — 27 сентября 2026 г.. Точный срок подтвердит менеджер
Добавим выбранное исполнение в корзину, где можно заполнить реквизиты и сформировать коммерческое предложение.
Точный подбор
Что выбрать в модели 2ДТПЛ095
2ДТПЛ095 входит в семейство «ДТПХхх5 термопары проволочные с коммутационной головкой». Ниже приведены точные обозначения и коды доступных исполнений.
- Исполнения
- 7 вариантов
- Диапазон цен
- 17 934–38 857 ₸
- Наличие
- Под заказ
- Документация
- 9 файлов
Примеры обозначений: 2ДТПЛ095Л-0100.400 — код 64828 · 2ДТПЛ095Л-0100.1600 — код 94272 · 2ДТПЛ095Л-0100.2000 — код 94273 · 2ДТПЛ095Л-0100.80 — код 74709
Описание и назначение 2ДТПЛ095 термопары проволочные с коммутационной головкой
Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030
Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).
Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) – для ДТПК
- ТХК (L) – для ДТПL
Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):
- вероятность безотказной работы – не менее 0,95 за 16 000 час;
- средний срок службы – не менее 4 лет;
- гарантийный срок эксплуатации – 2 года.
Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:
- 200 °С – для клеммных головок из алюминиевого сплава;
- 120 °С – для головок из полиамида.
Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.
Конструктивное исполнение коммутационной головки для ДТП
| Стандартное исполнение | Увеличенная | ||
| Пластмассовая | Металлическая | Пластмассовая | Металлическая |
|
| |
| |
| М16×1,5 | Кабельный ввод М16×1,5 | Кабельный ввод М16×1,5 | Кабельный ввод М20×1,5 |
| Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 10 мм |
Конструктивные исполнения датчиков
| Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L, мм |
 | 015 | D=8 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 025 | D=10 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) | ||
 Подвижный штуцер | 035 | D=8 мм, M=20×1,5 мм**, S=22 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | |
| 045 | D=10 мм, M=20×1,5 мм**, S=22 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 С) ДТПК сталь 10Х23Н18 (-40…+900 °С) | ||
|
Подвижный штуцер | 055 | D=10 мм, M=20×1,5 мм**, S=22 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
 | 065 | D=8 мм, M=20×1,5 мм**, S=27 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 075 | D=10 мм, M=20×1,5 мм**, S=27 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) | ||
| 085 | D=10 мм, M=27×2 мм**, S=32 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) | ||
 Подвижный штуцер | 095 | D=10 мм, M=20×1,5 мм**, S=22 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | |
 | 105 | D=8 мм, M=20×1,5 мм**, S=27 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | |
 Подвижный штуцер | 185 | D=10 мм, M=22×1,5 мм**, S=27 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С), диаметр 10 мм | 60, 80, 100, 120, 160, 180 ,200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 195 | D=10 мм, M=27×2 мм**, S=32 мм | |||
|
Подвижный штуцер | 205 | D=10 мм, M=22×1,5 мм**, S=27 мм, R=9,5 мм | ||
| 215 | D=10 мм, M=27×2 мм**, S=32 мм, R=12 мм | |||
 Подвижный штуцер | 265 | D=6 мм, M=22×1,5 мм**, S=27 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 |
** По спецзаказу возможно изготовление датчика с другой резьбой.
Примечания:
- Исполнение с двумя чувствительными элементами возможно для моделей:
-
с диаметром защитной арматуры 8 мм, пластмассовой коммутационной головкой и длиной монтажной части от 60 до 200 мм;
-
с диаметром защитной арматуры 8 мм и металлической коммутационной головкой;
-
с диаметром защитной арматуры 10 мм.
- Исполнение с термоэлектродами диаметром 1,2 мм и металлической коммутационной головкой возможно только для моделей с диаметром монтажной части 10 мм: 025, 045, 075, 185, 195, 205 и 215.
С пластиковой головкой и термоэлектродами 1,2 мм изготавливаются модели с диаметром арматуры 8 мм и 10 мм.
Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.
Модификации 2ДТПЛ095 термопары проволочные с коммутационной головкой
Показано 7 из 7Подбор исполнения
Выберите конкретное исполнение по названию или коду. Структурированные параметры этой серии пока не переданы источником каталога.
Найдено исполнений: 7
17 934 ₸
17 934 ₸
17 934 ₸
20 496 ₸
38 857 ₸
38 857 ₸
22 204 ₸
Технические характеристики 2ДТПЛ095 термопары проволочные с коммутационной головкой
Проведите по таблице влево или вправо, чтобы увидеть все значения.
Инструкции, схемы подключения и документация 2ДТПЛ095 термопары проволочные с коммутационной головкой
Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.
Цена, наличие и поставка 2ДТПЛ095 термопары проволочные с коммутационной головкой по Казахстану
ТОО АКЭТО поставляет ДТПХхх5 — проволочные термопары для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.
Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
