ДТПХхх5Д.И термопары с выходным сигналом 4…20 мА EXD — Модификации
← К прибору, исполнениям и ценамМодификации
Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen.ru
ДТПХХХ5Д-0Х1Х.ХХ.1,0.И.EXD-Х [ХХ]
Индивидуальный заказ
Номинальная статическая характеристика (НСХ)
К
преобразователь типа ТПK (ХА) хромель-алюмель
N
преобразователь типа ТПN (НН) нихросил-нисил
J
преобразователь типа ТПJ (ЖК) железо-константан
Конструктивное исполнение датчика
015
025
035
045
055
065
075
095
105
195
205
265
275
285
295
365
Диаметр
0
диаметр термоэлектрода - 0,5 мм
1
диаметр термоэлектрода - 0,7 мм (стандарт)
2
диаметр термоэлектрода - 1,2 мм
7
диаметр КТМС - 3,0 мм
9
диаметр КТМС - 4,5 мм
Материал защитной арматуры
0
для ДТПK - сталь 12Х18Н10Т
1
для ДТПK - сталь 10X23Н18
5
для ДТПK - сталь AISI 310
6
для ДТПK, ДТПJ - сталь AISI 316
7
для ДТПK - сталь AISI 321
8
для ДТПN - сталь Nicrobell D
Длина монтажной части L, мм
60
80
100
120
150
160
170
180
200
250
300
320
400
470
480
500
550
570
580
600
620
630
700
760
800
900
1000
1160
1200
1250
1300
1500
1600
1700
2000
2350
2500
2700
2750
2800
3000
3100
3200
3240
3300
3400
3800
4000
4670
5000
5080
5100
5300
5600
5610
6560
7500
8000
Тип резьбы на штуцер
.М20Х1,5
.М10Х1,5
.G1/2
Температурный класс в маркировке взрывозащиты:
Т1
не более 440 °С
Т2
не более 290 °С
Т3
не более 195 °С
Т4
не более 130 °С
Т5
не более 95 °С
Т6
не более 80 °С
Диапазон преобразования
6
7
8
9
10
11
18
19
20
23
25
Протокол HART
без протокола HART
H
с протоколом HART

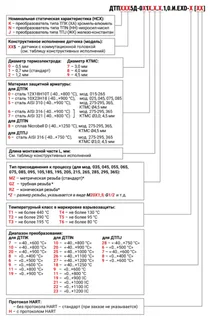

Пример обозначения при заказе: ОВЕН ДТПК045Д-0110.120.1,0.И.EXD-T6[10]
Это обозначает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 12х18Н10Т с диапазоном измерения и преобразования температур: -40...+800 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045, класс точности 1,0 %, во взрывозащищенном исполнении (взрывонепроницаемая оболочка 1Ex d IIС Т6 Gb X), температурный класс Т6.
