АРТИКУЛ: ОВЕН ДТПХхх5Е.И EXIA
ДТПК085Е.И термопары с выходным сигналом 4…20 мА EXIA
Обозначения модели: ДТПК085Е, ОВЕН ДТПК085Е
ДТПК085Е относится к семейству «ДТПХхх5Е.И термопары с выходным сигналом 4…20 мА EXIA». Ниже собраны только исполнения этой модели из официального каталога ОВЕН.
от 290 061 ₸
Цена включает НДС
Под заказ
Ориентировочное поступление — 23 сентября 2026 г.. Точный срок подтвердит менеджер
Добавим выбранное исполнение в корзину, где можно заполнить реквизиты и сформировать коммерческое предложение.

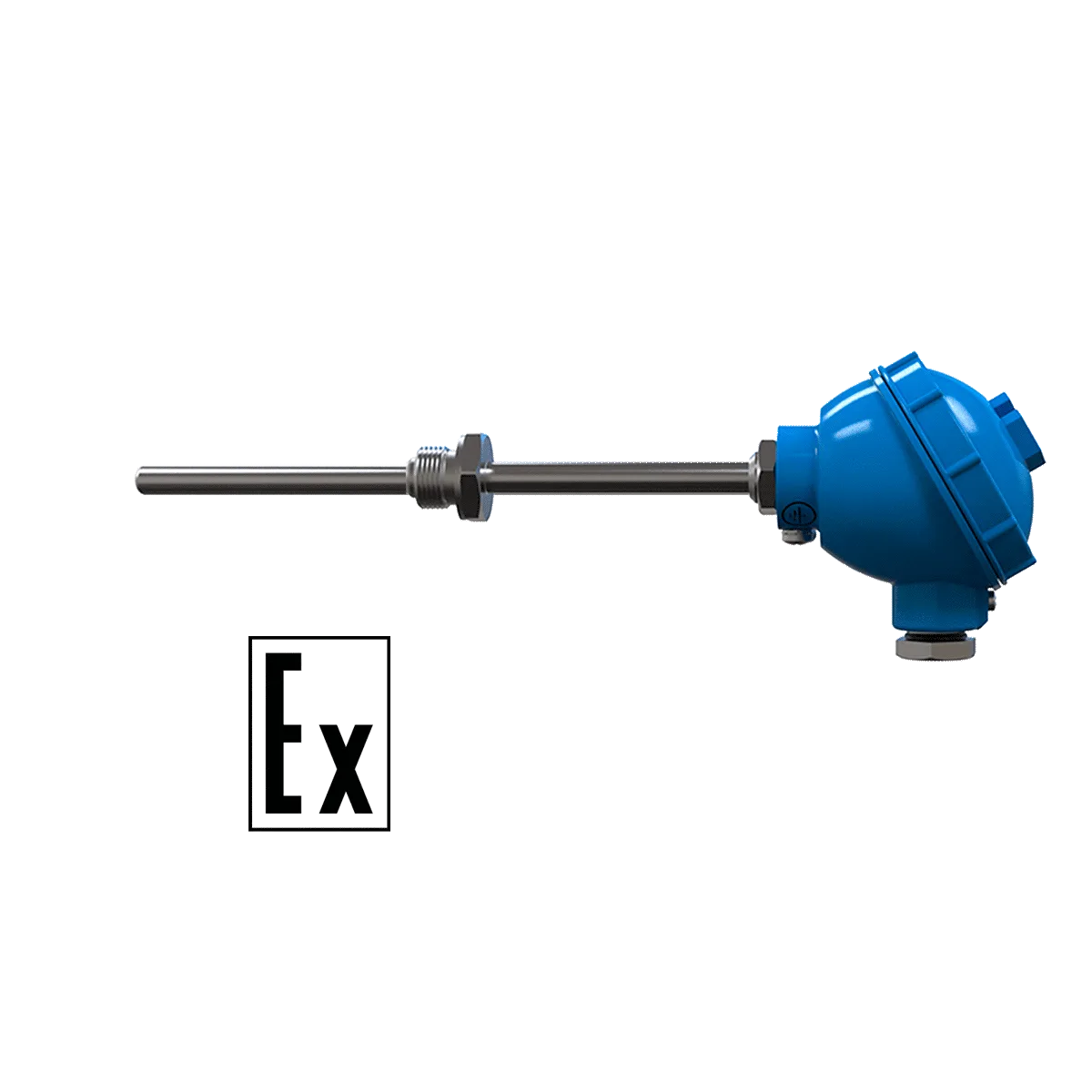

Описание и назначение ДТПК085Е.И термопары с выходным сигналом 4…20 мА EXIA
Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030
Термопары с выходным сигналом 4…20 мА ДТПХхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.
Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA
- Тип выхода: аналоговый
- НСХ: К (ХА), N (НН), J (ЖК)
- Выходной сигнал: 4…20 мА; 4…20 мА + HART
- Класс точности: 1,0 %
- Межповерочный интервал — 2 года
Конструктивные исполнения
| Конструктивное исполнение | Модель | Параметры | Материал защитной арматуры (диапазон температур) | Длина монтажной части L*, мм | |
 | 015 | D = 8 мм | сталь 12Х18Н10Т (-40 …+800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
| 025 | D = 10 мм | сталь 12Х18Н10Т (-40 … +800 °C), сталь 10Х23Н18 | |||
 Подвижный штуцер | 035 | D = 8 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C) | ||
| 045 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C), сталь 10Х23Н18 | |||
|
Подвижный штуцер | 055 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C) | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
 | 065 | D = 8 мм, M = 20×1,5 мм**, S = 27 мм | сталь 12Х18Н10Т (-40 …+800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
| 075 | D = 10 мм, M = 20×1,5 мм**, S = 27 мм | сталь 12Х18Н10Т (-40 … +800 °C), сталь 10Х23Н18 | |||
| 085 | D = 10 мм, M = 27×2 мм**, S = 32 мм | ||||
 Подвижный штуцер | 095 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C) | ||
 | 105 | D = 8 мм, M = 20×1,5 мм**, S = 27 мм | |||
 Подвижный штуцер | 185 | D = 10 мм, M = 22×1,5 мм**, S = 27 мм | сталь 12Х18Н10Т (-40 … +800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400 | |
| 195 | D = 10 мм, M = 27×2 мм**, S = 32 мм | ||||
 Подвижный штуцер | 205 | D = 10 мм, M = 22×1,5 мм**, S = 27 мм R = 9,5 мм | сталь 12Х18Н10Т (-40 … +800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400 | |
| 215 | D = 10 мм, M = 27×2 мм**, S = 32 мм R = 12 мм | ||||
 Подвижный штуцер | 265 | D = 6 мм, M = 22×1,5 мм**, S = 27 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 | ||
 | 275 | D = 3 мм D = 4,5 мм | ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 3 мм; 4,5 мм
ДТПK AISI 316 (-40…+900 °С), диаметр КТМС 3 мм; 4,5 мм
ДТПK AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм
ДТПN сталь Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм
ДТПJ сталь AISI 316 (-40…+750 °С), диаметр КТМС 3 мм; диаметр КТМС 4,5 мм | 60...30000, кратно 10
| |
 Подвижный штуцер | 285 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм | |||
 Подвижный штуцер | 295 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм | |||
 | 365 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм | |||
* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

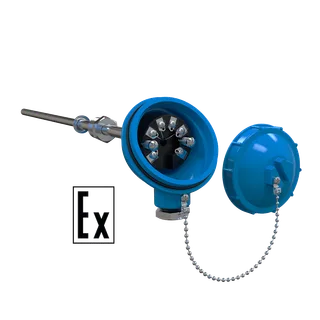

Конструктивное исполнение коммутационной головки ДТПХхх5Е.И
ДТПХхх5Е головка под Exi, металлическая
Конструктивное исполнение винта заземления
| Кабельный ввод М20×1,5 |
| Диаметр подключаемого кабеля до 10 мм |
Взрывозащищенность датчика
Обеспечение взрывозащищенности датчика достигается за счет:
- выполнения конструкции датчика в соответствии с требованиями ТР ТС 012/2011;
- ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 100 мA, Ui = 30 B);
- ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика и суммарной величины индуктивности (Ci = 25 нФ, Li = 0,15 мГн).
Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющими вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011.
В соответствии с требованиями ТР ТС 012/2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +1250 ⁰С.
Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:
| Обозначение температурного класса | Максимальная температура поверхности, °С | Температура окружающей среды, ˚С |
| Т1 | 440 | - 40... +80 |
| Т2 | 290 | |
| Т3 | 195 | |
| Т4 | 130 | |
| Т5 | 95 | -40... +60 |
| Т6 | 80 | - 40... +55 |
Модификации ДТПК085Е.И термопары с выходным сигналом 4…20 мА EXIA
Показано 1 из 1290 061 ₸
Технические характеристики ДТПК085Е.И термопары с выходным сигналом 4…20 мА EXIA
Проведите по таблице влево или вправо, чтобы увидеть все значения.
Инструкции, схемы подключения и документация ДТПК085Е.И термопары с выходным сигналом 4…20 мА EXIA
Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.
Цена, наличие и поставка ДТПК085Е.И термопары с выходным сигналом 4…20 мА EXIA по Казахстану
ТОО АКЭТО поставляет ДТПХхх5Е.И — термопара 4–20 мА Exia для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.
Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
