ДТПХхх5Е.И термопары с выходным сигналом 4…20 мА EXIA — Модификации

Модификации

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen.ru

ДТПХХХ5E-0Х1Х.ХХ.1,0.И.EXI-Х [ХХ]

Индивидуальный заказ

Номинальная статическая характеристика (НСХ)

преобразователь типа ТПK (ХА) хромель-алюмель

преобразователь типа ТПN (НН) нихросил-нисил

преобразователь типа ТПJ (ЖК) железо-константан

Конструктивное исполнение датчика

015

025

035

045

055

065

075

085

105

265

275

285

295

365

Диаметр

диаметр термоэлектрода - 0,5 мм

диаметр термоэлектрода - 0,7 мм (стандарт)

диаметр термоэлектрода - 1,2 мм

диаметр КТМС - 3,0 мм

диаметр КТМС - 4,5 мм

Материал защитной арматуры

для ДТПK - сталь 12Х18Н10Т

для ДТПK - сталь 10X23Н18

для ДТПK - сталь AISI 310

для ДТПK, ДТПJ - сталь AISI 316

для ДТПK - сталь AISI 321

для ДТПN - сталь Nicrobell D

Длина монтажной части L, мм

100

120

150

160

180

200

250

300

320

400

460

490

500

600

630

650

700

800

1000

1250

1400

1500

1600

1750

2000

2100

2200

2280

2400

2500

3000

3100

3300

4000

5000

6500

10800

Тип резьбы на штуцер

.М20Х1,5

.М10Х1,5

.G1/2

Температурный класс в маркировке взрывозащиты

Т1

не более 440 °С

Т2

не более 275 °С

Т3

не более 195 °С

Т4

не более 130 °С

Т5

не более 95 °С

Т6

не более 80 °С

Диапазон преобразования

Тип интерфейса для передачи информации

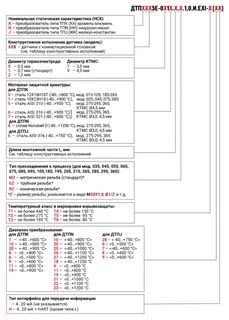

Примеры обозначения при заказе:

ДТПК035Е-0110.120.1,0.И.ЕХI-T6[10Н]

Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель» в корпусе модели 035, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, материалом защитной арматуры – сталь 12Х18Н10Т, длиной монтажной части 120 мм, классом точности 1,0 %, во взрывозащищенном исполнении (искробезопасная цепь 0Ex ia IIС Т6 Ga X), температурный класс Т6, диапазон преобразования температур: -40…+800 °С, выходной сигнал 4…20 мА + HART-протокол

ДТПК285Е-0915.1000.1,0.И.ЕХI-Т6[7]

Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель» в корпусе модели 035, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, материалом оболочки КТМС – сталь AISI 310, длиной монтажной части 1000 мм, классом точности 1,0 %, во взрывозащищенном исполнении (искробезопасная цепь 0Ex ia IIС Т6 Ga X), температурный класс Т6, диапазон преобразования температур: -40…+600 °С, выходной сигнал 4…20 мА, без HART-протокола.
