ДТПXхх5М.RS термопары с цифровым интерфейсом RS-485 — Модификации
← К прибору, исполнениям и ценамМодификации
Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen.ru
ДТПХХМ-0ХХХ.Х.Х.1,0.RS
Индивидуальный заказ
Номинальная статическая характеристика
K
Преобразователь типа ТПК (ХА) хромель-алюмель
L
преобразователь типа ТПL (ХК) хромель-копель
N
Преобразователь типа ТПN(HH) нихросил-нисил
Конструктивное исполнение датчика
015
025
035
045
055
065
075
085
095
105
185
195
205
215
265
275
285
295
365
Диаметр термоэлектрода и диаметр КТМС
1
7
9
Материал коммутационной головки
0
пластмассовая
1
металлическая
Материал защитной арматуры
0
для ДТПL, ДТПК - сталь 12Х18Н10Т
1
для ДТПК - сталь 10Х23Н18
5
для ДТПК - сталь AISI 310
6
для ДТПК, ДТПJ - сталь AISI 316
7
для ДТПК - сталь AISI 321
8
для ДТПN – сталь Nicrobell D
Длина монтажной части L, мм
60
80
100
120
160
200
250
800
1000
3000
9000
Тип резьбы на штуцер
для 015, 025, 275
М20Х1,5
М10Х1,5
G1/2

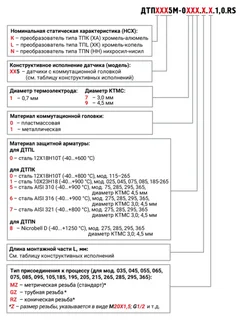

Пример обозначения при заказе: ОВЕН ДТПК045М-0110.120.1,0.RS
Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 12Х18Н10Т с диапазоном измерения температуры: -40…+800 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045, класс точности 1,0 %, с цифровым интерфейсом RS-485.
