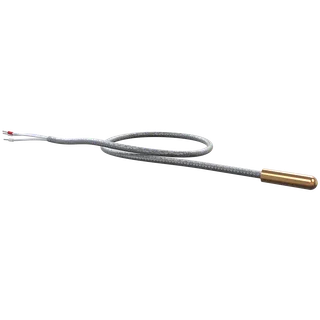

ДТСхх4 термосопротивления с кабельным выводом
ОВЕН ДТСхх4

ДТСхх4 термосопротивления с кабельным выводом

от 6 832 ₸

ДТПХхх4 термопары на основе КТМС с кабельным выводом EXIA
ОВЕН ДТПХхх4 КТМС EXIA

ДТПХхх4 термопары на основе КТМС с кабельным выводом EXIA

от 30 232 ₸

ДТПХхх4 термопары проволочные с кабельным выводом EXIA
ОВЕН ДТПХхх4 EXIA

ДТПХхх4 термопары проволочные с кабельным выводом EXIA

от 9 394 ₸

ДТСхх5 термосопротивления с коммутационной головкой EXIA
ОВЕН ДТСхх5 EXIA

ДТСхх5 термосопротивления с коммутационной головкой EXIA

от 5 508,3 ₸

OWEN.kz

Официальный дилер продукции ОВЕН в Республике Казахстан.
ТОО АКЭТО

Мы поставляем надежную автоматику для промышленности с полной технической поддержкой и гарантией.

Разделы

  • Каталог ОВЕН
  • Решения
  • База знаний
  • Доставка и сервис
  • О компании
  • Новости
  • Контакты

Контакты

  • Казахстан, Алматы, Павлодарская 82
  • 1000@aketo.org
  • +7 (707) 095-00-97

Связь

Оперативно отвечаем в мессенджерах по техническим вопросам и наличию.

Мы на картах

Я
Yandex
G
Google
2G
2GIS
© 2026 ТОО АКЭТО — Официальный дилер ОВЕН
Политика конфиденциальности
Назад

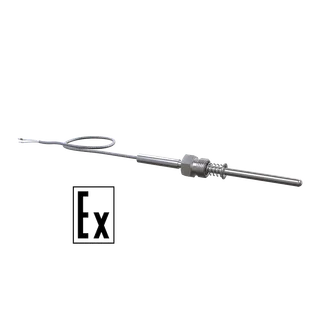

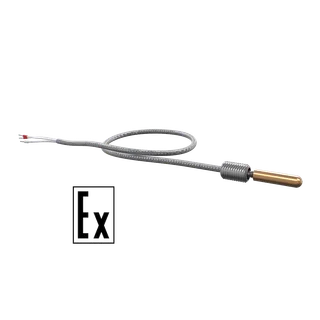

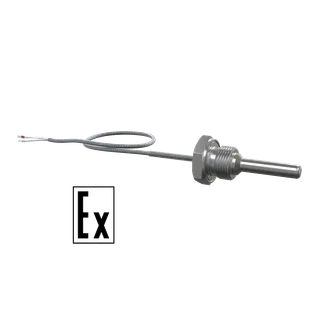

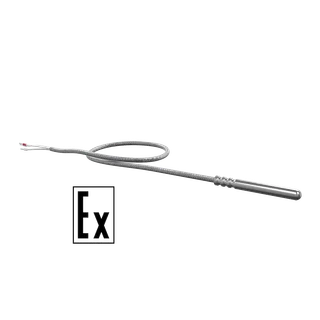

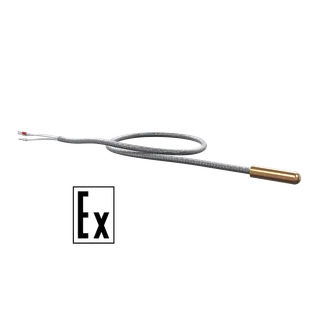

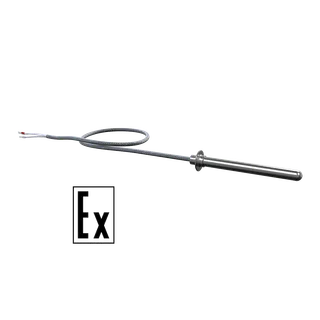

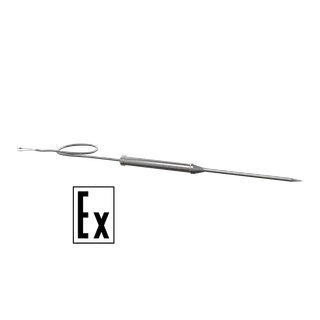

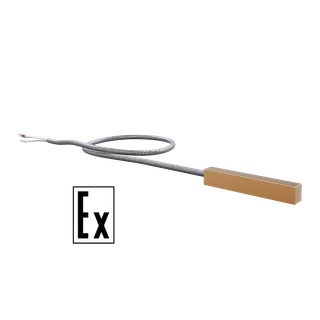

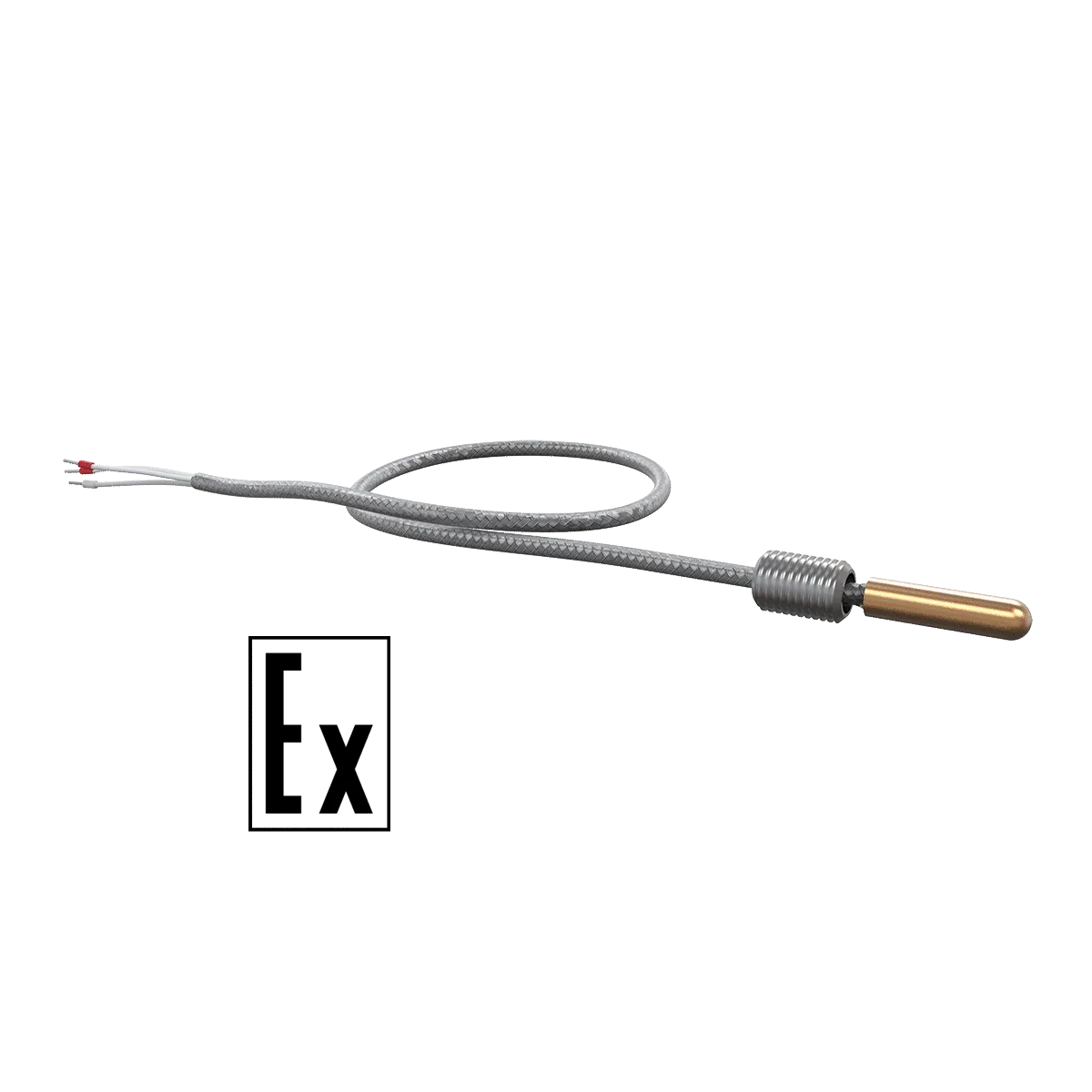

ДТСхх4 термосопротивления с кабельным выводом EXIA
АРТИКУЛ: ОВЕН ДТСхх4 EXIA

ДТС024 термосопротивления с кабельным выводом EXIA

Обозначения модели: ДТС024, ОВЕН ДТС024

ДТС024 относится к семейству «ДТСхх4 термосопротивления с кабельным выводом EXIA». Ниже собраны только исполнения этой модели из официального каталога ОВЕН.

от 13 664 ₸

В наличии, доступно к заказу

Описание и назначение ДТС024 термосопротивления с кабельным выводом EXIA

Включены в реестр Минпромторг, реестровая запись 10642798 до 03.06.2028

Датчики температуры имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC Т6…Т1 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами

  • Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
  • Ограничение максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 200 мA, Ui = 30 B).
  • Ограничение величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 2,75 нФ, Li = 0,75 мкГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем НПТ-1К.Ех), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Стандартный срок производства – от 5 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC Т6…Т1 Ga Х

0

Датчики относятся к категории особо взрывобезопасного оборудования

Ех

Знак соответствия стандартам взрывозащиты

ia

Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)

IIC

Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)

Т6…Т1

Датчик может использоваться в температурных классах Т6…Т1, указанных в таблице

Ga

Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты

Х

Особые условия эксплуатации датчиков

Температурный класс в маркировке взрывозащиты

Температурный класс

Т1

Т2

Т3

Т4

Т5

Т6

Температура окружающей и контролируемой среды, не более

425 °С

275 °С

195 °С

130 °С

95 °С

80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

  • Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
  • Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
  • Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Модификации ДТС024 термосопротивления с кабельным выводом EXIA

55 из 55
ДТС024-50М.В3.30/0,2.ЕХI-Т4
Код: 74903
13 664 ₸
ДТС024-50М.В3.30/1.ЕХI-Т4
Код: 89230
14 860 ₸
ДТС024-50М.В3.30/2.ЕХI-Т3
Код: 106113
16 055 ₸
ДТС024-50М.В3.30/2.ЕХI-Т4
Код: 80878
16 055 ₸
ДТС024-50М.В3.30/3.ЕХI-Т2
Код: 74905
17 251 ₸
ДТС024-50М.В3.30/3.ЕХI-Т4
Код: 74906
17 251 ₸
ДТС024-50М.В3.30/5.ЕХI-Т4
Код: 82813
19 642 ₸
ДТС024-50М.В3.30/10.ЕХI-Т4
Код: 83068
25 620 ₸
ДТС024-50М.В3.30/15.ЕХI-Т4
Код: 74904
31 598 ₸
ДТС024-50М.В3.40/10.ЕХI-Т4
Код: 82936
25 620 ₸
ДТС024-50М.В3.60/15.ЕХI-Т3
Код: 107222
31 598 ₸
ДТС024-50М.С3.30/0,5.ЕХI-Т4
Код: 74907
14 262 ₸

Технические характеристики ДТС024 термосопротивления с кабельным выводом EXIA

Проведите по таблице влево или вправо, чтобы увидеть все значения.

Характеристики

ДТСхх4

Номинальная статическая характеристика (НСХ)

50М, 100М

50П, 100П

PT100, PT1000

Диапазон измеряемых температур:

- класс допуска А



–100…+250 °C

–30...+250 °C

- класс допуска В и С

–50…+150 °C

–196…+250 °C

–50...+250 °C

Температура окружающего воздуха

- для температурных классов Т5…Т1

–60…+85 °C

- для температурных классов Т6

–60…+80 °C

Условное давление

0,1…6,3 МПа (в зависимости от конструктивного исполнения)

Показатель тепловой инерции

не более 10…30 с

Сопротивление изоляции

не менее 100 МОм

Количество чувствительных элементов

1 или 2

Схема внутренних соединений проводников

2 – двухпроводная,

3 – трехпроводная,

4 – четырехпроводная

Исполнение сенсора относительно корпуса

изолированный

Длина кабельного вывода

0,2 м – стандарт до 20 м – по заказу

Тип резьбового штуцера

метрическая резьба, трубная резьба

Материал защитной арматуры

сталь 12Х18Н10Т, латунь

Степень защиты

IP54 (IP67 – для моделей 314, 414, 294, 164, 174, 184)

Средний срок службы

не менее 10 лет

Инструкции, схемы подключения и документация ДТС024 термосопротивления с кабельным выводом EXIA

Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.

Руководство по эксплуатации ДТСРуководство по эксплуатации (краткое) ДТСхх4Гигиеническое и эпидемиологическое экспертное заключение на ДТССертификат средств измерений ДТССертификат средств измерений ДТССертификат средств измерений ДТСТиповое одобрение российского морского регистра судоходства на ДТСОписание типа СИ ДТССертификат взрывозащиты для ДТС с подключением через барьер искрозащиты (ДТСxx4, ДТСxx5)Сертификат промышленной безопасности на ДТССертификат соответствия в области пожарной безопасности на ДТСВыписка из реестра Минпромторг для ДТСхх4

Цена, наличие и поставка ДТС024 термосопротивления с кабельным выводом EXIA по Казахстану

ТОО АКЭТО поставляет ДТСхх4 EXIA — термосопротивления для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.

Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
