АРТИКУЛ: ОВЕН ДТСхх5Д.И EXD

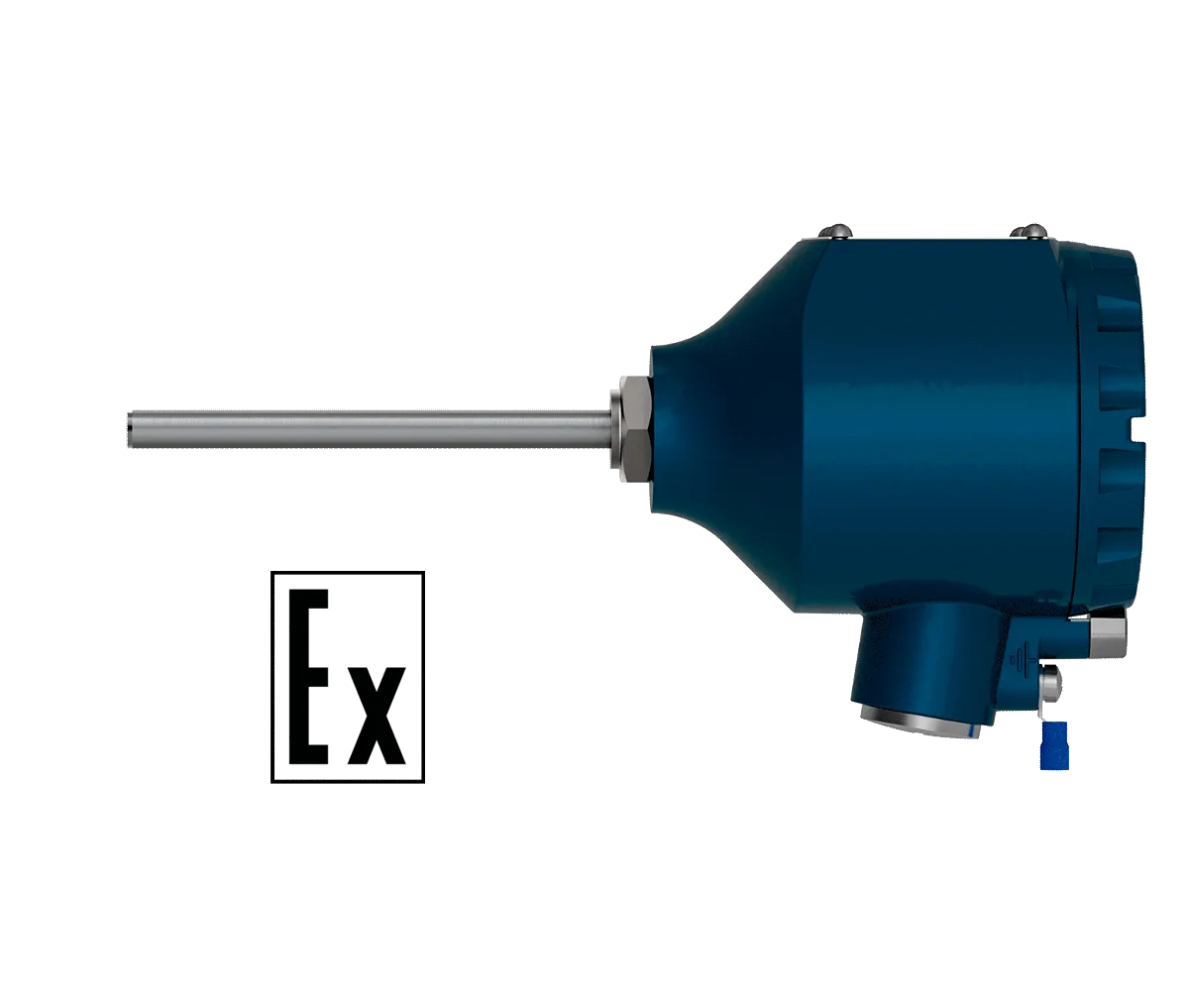

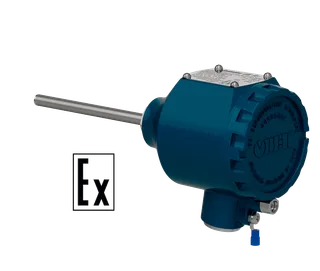

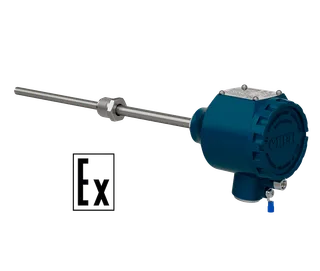

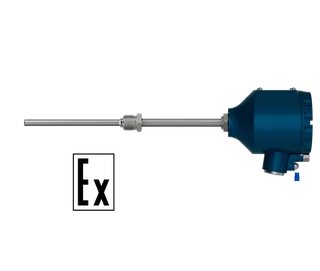

ДТС045Д.И термосопротивления с выходным сигналом 4…20 мА EXD
Обозначения модели: ДТС045Д, ОВЕН ДТС045Д
ДТС045Д относится к семейству «ДТСхх5Д.И термосопротивления с выходным сигналом 4…20 мА EXD». Ниже собраны только исполнения этой модели из официального каталога ОВЕН.
от 115 290 ₸
Цена включает НДС
Под заказ
Ориентировочное поступление — 22 сентября 2026 г.. Точный срок подтвердит менеджер
Добавим выбранное исполнение в корзину, где можно заполнить реквизиты и сформировать коммерческое предложение.
Описание и назначение ДТС045Д.И термосопротивления с выходным сигналом 4…20 мА EXD
ДТСхх5Д.И предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.
Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ЕАЭС RU C-RU.АA87.В.01016/22 на термометры сопротивления).
Среда измерения
Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.
Области применения
Системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.
Особенности ДТСхх5Д.И:
- Тип выхода: аналоговый, многопредельный.
- Диапазон измеряемых температур: –50…+500 °С.
- НСХ: Рt100.
- Выходной сигнал: 4…20 мА, HART (только для Рt100).
- Класс точности: ±0,25 %; ±0,5 %.
- Межповерочный интервал — 2 года.
- Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Датчики поставляются с транспортной заглушкой; взрывозащищенные кабельные вводы необходимо приобретать отдельно.
Стандартный срок производства – от 6 рабочих дней
Конструктивные исполнения
| Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм |
 | 015 | D=8 мм | сталь 12Х18Н10Т
| 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 025 | D=10 мм | |||
 Подвижный штуцер | 035 | D=8 мм M=20×1,5 мм** S=22 мм | ||
| 045 | D=10 мм M=20×1,5 мм** S=22 мм | |||
| 145 | D=6 мм, M=20×1,5 мм** S=22 мм | |||
|
Подвижный штуцер | 055 | D=10 мм, M=20×1,5 мм** S=22 мм | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
 | 065 | D=8 мм, M=20×1,5 мм** S=27 мм ɭ =14 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
| 075 | D=10 мм M=20×1,5 мм** S=27 мм ɭ =14 мм | |||
| 085 | D=10 мм, M=27×2 мм** S=32 мм ɭ =18 мм | |||
 Подвижный штуцер | 095 | D=10 мм, M=20×1,5 мм** S=22 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
 | 105 | D=8 мм, M=20×1,5 мм** S=27 мм |
* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.
Конструктивное исполнение коммутационных головок для ДТСхх5Д.И термосопротивления с выходным сигналом 4…20 мА EXD
| ДТСхх5Д.И головка под EХD, металлическая |
 |
| Резьба под кабельный ввод М20×1,5 |
Взрывозащищенность датчика
Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в защитную арматуру, загерметизированную эпоксидным компаундом и включением в электрическую цепь преобразователя. Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.
Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013). Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».
Датчик должен применяться с кабельным вводом, который обеспечивает необходимый вид и уровень взрывозащиты и степень защиты оболочки, соответствует требованиям ТР ТС 012/2011 и имеет действующий сертификат. Взрывозащищенный кабельный ввод не входит в комплект поставки датчика.
Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.
Датчик обеспечивает герметичность корпуса при избыточном давлении 2,0 МПа (по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013).
Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:
| Обозначение температурного класса | Максимальная температура поверхности, °С | Максимальная температура среды измерения, ˚С | Температура окружающей среды, ˚С | |
| 50М, 100М | 100П, Pt100 | |||
| Т1 | ≤ 450 | +180 | +500 | -40... +80 |
| Т2 | ≤ 300 | |||
| Т3 | ≤ 200 | |||
| Т4 | ≤ 135 | |||
| Т5 | ≤ 100 | -40... +60 | ||
| Т6 | ≤ 85 | -40... +55 | ||
Модификации ДТС045Д.И термосопротивления с выходным сигналом 4…20 мА EXD
Показано 12 из 171Подбор исполнения
Выберите конкретное исполнение по названию или коду. Структурированные параметры этой серии пока не переданы источником каталога.
Найдено исполнений: 171
115 290 ₸
167 256 ₸
115 290 ₸
115 290 ₸
167 256 ₸
115 290 ₸
132 584 ₸
192 346 ₸
115 290 ₸
167 256 ₸
115 290 ₸
115 290 ₸
Технические характеристики ДТС045Д.И термосопротивления с выходным сигналом 4…20 мА EXD
Проведите по таблице влево или вправо, чтобы увидеть все значения.
Инструкции, схемы подключения и документация ДТС045Д.И термосопротивления с выходным сигналом 4…20 мА EXD
Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.
Руководство по эксплуатации ДТС-И.ЕХDРуководство по эксплуатации (краткое) ДТСхх5Д.И EXDГигиеническое и эпидемиологическое экспертное заключение на ДТССертификат средств измерений ДТССертификат средств измерений ДТССертификат средств измерений ДТСОписание типа СИ ДТССертификат взрывозащиты для ДТС-И (EXD, EXIA)Сертификат промышленной безопасности на ДТСДекларация о соответствии на ДТС с НПСертификат соответствия в области пожарной безопасности на ДТСВыписка из реестра Минпромторг для ДТСхх5 и ДТСхх5М.И
Цена, наличие и поставка ДТС045Д.И термосопротивления с выходным сигналом 4…20 мА EXD по Казахстану
ТОО АКЭТО поставляет ДТСхх5Д.И — термосопротивление 4–20 мА для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.
Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
