Термостат легко монтируется, обеспечивая надежное соединение с системой. Для капиллярной трубки предусмотрены пластиковые крепления.
Рекомендации по установке для максимальной эффективности
- Прибор следует располагать горизонтально, капиллярной трубкой вниз.
- Капиллярная трубка термостата должна быть установлена непосредственно после калорифера по направлению потока воздуха.

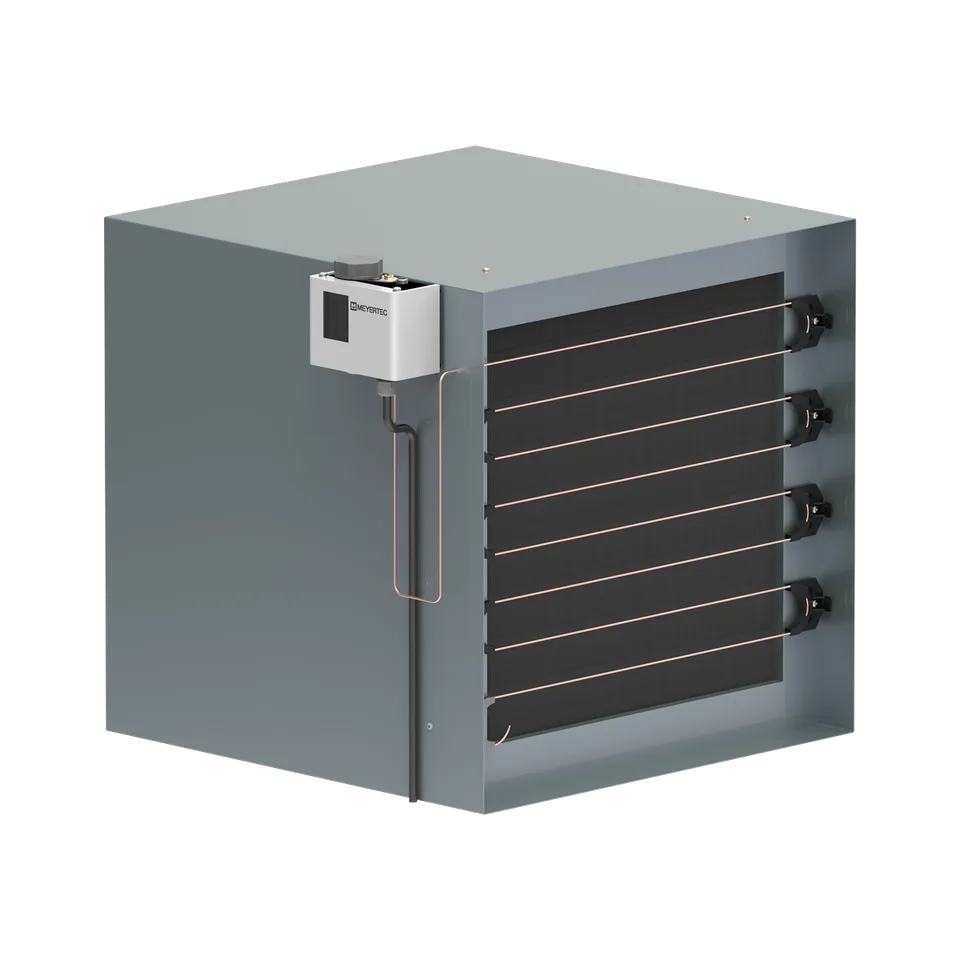

- Капиллярную трубку необходимо уложить петлями (расстояние между ними – около 10 см) в плоскости, параллельной калориферу. Она должна перекрывать всё сечение воздуховода.
- Длина капиллярной трубки, находящейся в непосредственном тепловом контакте с контролируемой средой, должна быть распределена равномерно и составлять не менее величины, представленной в таблице.
| MTR-K1 | MTR-K2 | MTR-K3 | MTR-K4 | MTR-K6 | MTR-K11,5 |
| 0,2 м | 0,25 м | 0,28 м | 0,35 м | 0,43 м | 0,63 м |
Рекомендуемая модификация термостата температуры в зависимости от площади калорифера
| до 1 м2 | 1 – 2 м2 | 2 – 4 м2 | Более 4 м2 |
| MTR-K1 MTR-K2 | MTR-K2 MTR-K3 MTR-K4 | MTR-K4 MTR-K6 | MTR-K11,5 или несколько термостатов с более короткой трубкой |
Требования к монтажу
Для обеспечения возможности проверки термостата следует оставить свободный участок капиллярной трубки (20 см).
Аккуратно скрутите неиспользуемую часть капиллярной трубки.
Капиллярную трубку можно изгибать с минимальным радиусом 20 мм.
Убедитесь в достаточной длине электрических линий связи (для обеспечения беспрепятственного извлечения «выдвижных» блоков).
Используйте прямое изолированное отверстие при прокладывании капиллярной трубки через стенки.
В том случае, если воздуховод находится в необогреваемой области (либо на открытом воздухе), то термостат должен быть расположен внутри воздуховода после теплообменника.
Необходимо предусмотреть защиту капиллярной трубки от повреждений в местах прохождения через листовой металл (с помощью резинового сальника, например).
Если теплообменник состоит из нескольких блоков, то необходимо установить больше одного термостата (как минимум, на 1 блок 1 термостат)
Используйте пластиковые крепления для установки капиллярной трубки.
Температура корпуса термостата должна быть минимум на 2 0С выше температуры капиллярной трубки.
