ПВТ100 промышленный датчик (преобразователь) влажности и температуры воздуха — Описание

Описание

Промышленный датчик влажности и температуры ОВЕН ПВТ100 предназначен для непрерывного преобразования относительной влажности и температуры неагрессивного газа в два унифицированных выходных сигнала: аналоговый 4…20 мА и цифровой Modbus RTU по интерфейсу RS-485.

ОВЕН ПВТ100 является сертифицированным средством измерения и поставляется с бесплатной первичной поверкой сроком на один год.

Для задач, в которых помимо аналогового 4…20 мА и цифрового выходного сигнала требуется выходной сигнал напряжение 0…10 В, ОВЕН рекомендует использовать настенный промышленный датчик влажности и температуры ПВТ110 и канальный датчик влажности и температуры ПВТ101.

Основные характеристики

Точность измерений относительной влажности/температуры: 3,5 %RH / 0,5 °С.
Диапазон рабочих температур: от -40 до +80 °С.
Возможность работы в тяжелых условиях при температуре до +120 °С (серия ПВТ100-Т с высокотемпературными кабелем и зондом).
Комбинированный выходной сигнал: два канала 4…20 мА + RS-485 (Modbus RTU).
Степень защиты корпуса IP65.
Среда измерения: воздух, неагрессивные газы.

Различия и области применения модификаций ПВТ100

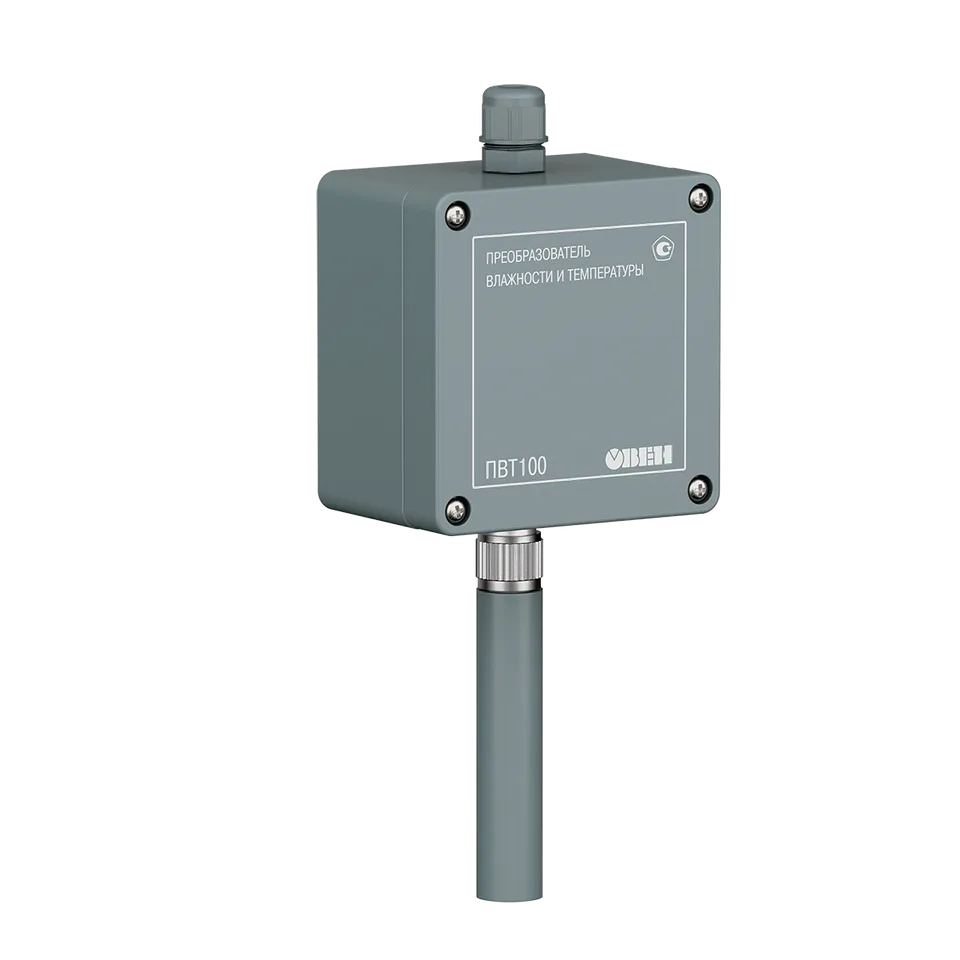

Модификация датчика влажности и температуры воздуха ПВТ100-Н4 предназначена для установки на стену. Преобразователь оснащен быстросъемным зондом, который подключается к базе через интерфейс M12. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH. Для задач, в которых помимо аналогового 4…20 мА и цифрового выходного сигнала требуется выходной сигнал напряжение 0…10 В, рекомендуется использовать настенный промышленный датчик влажности и температуры ПВТ110.

Универсальный датчик
со встроенным зондом

Канальный датчик
для систем ОВК

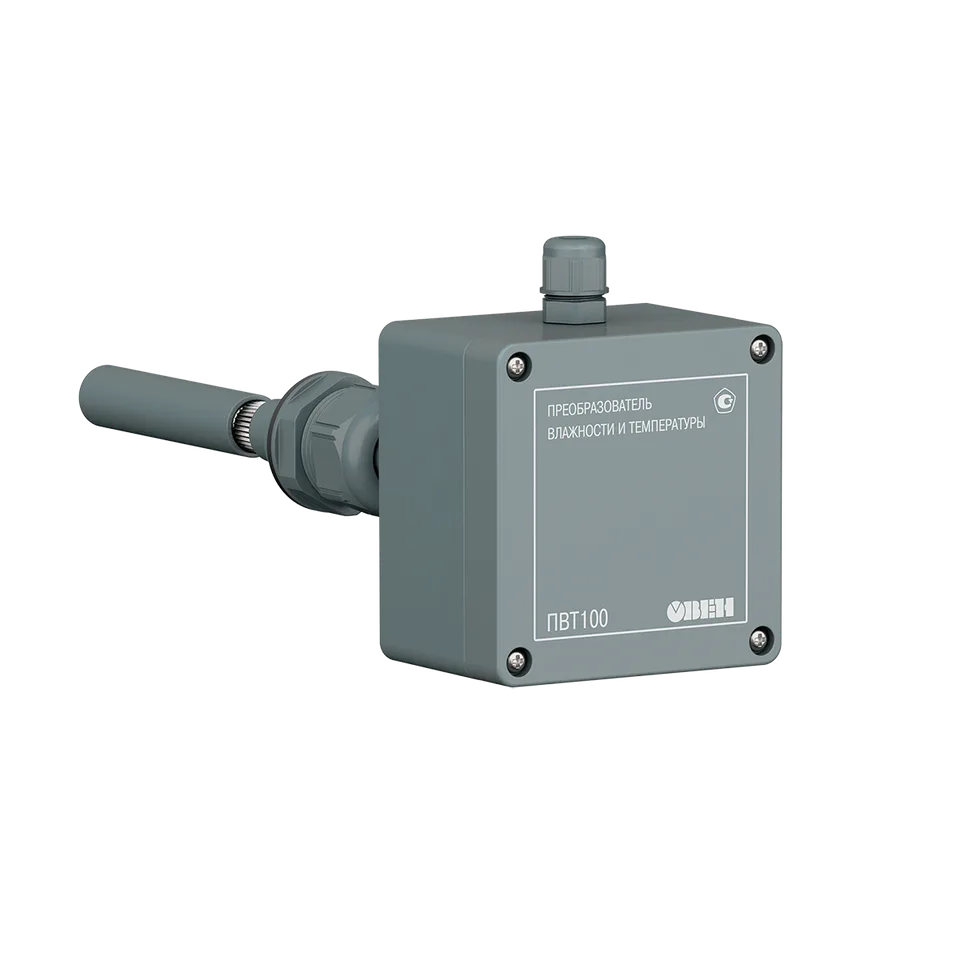

Модификация ПВТ100-К устанавливается в воздухопровод. Зонд помещается в измеряемую среду, а база датчика остается снаружи. Такой датчик может использоваться как в бытовой, так и в промышленной системе вентиляции и измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH. В комплект поставки канального датчика ПВТ100-К входит трехточечный фиксатор. Для задач, в которых помимо аналогового 4…20 мА и цифрового выходного сигнала требуется выходной сигнал напряжение 0…10 В, рекомендуется использовать канальный датчик влажности и температуры ПВТ101.

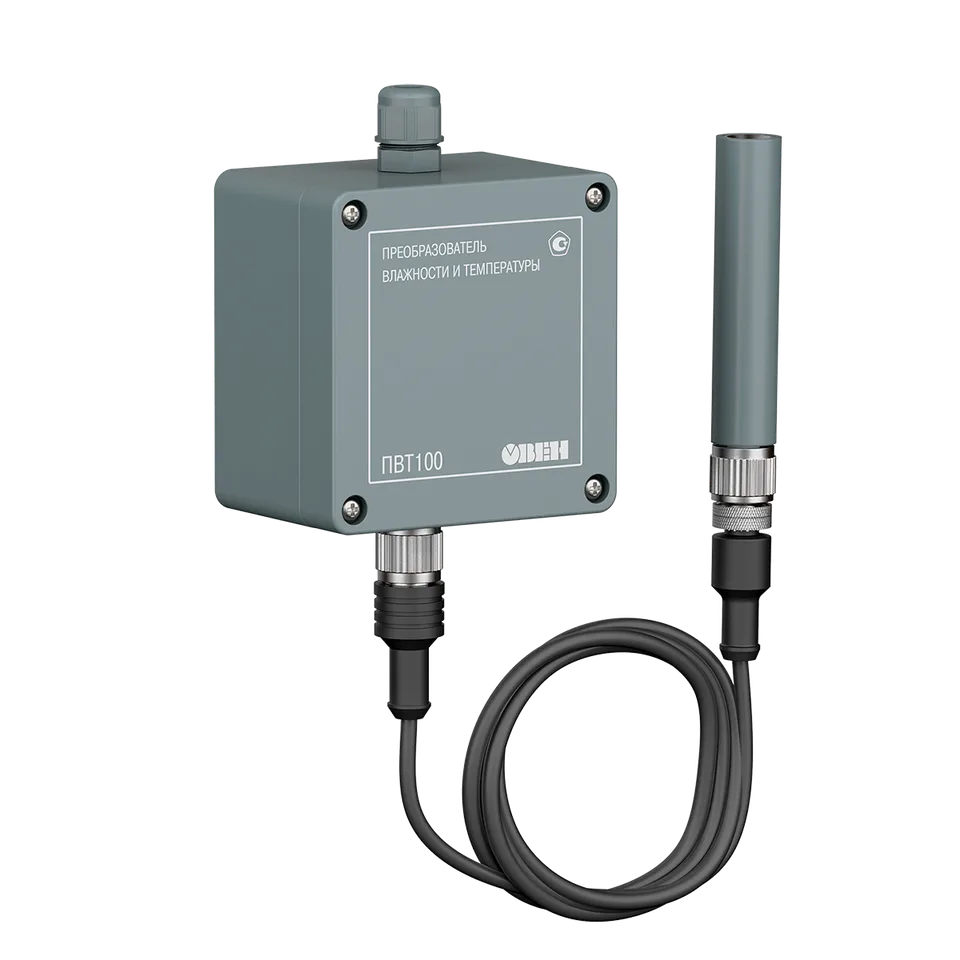

Модели ПВТ100-Н2 и ПВТ100-Н5 имеют соединительный кабель длиной 2,5 или 5 метров. Они применяются в специальных камерах или помещениях, где невозможно разместить базу датчика: в измеряемую среду помещается выносной зонд датчика. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH. Для задач, в которых помимо аналогового 4…20 мА и цифрового выходного сигнала требуется выходной сигнал напряжение 0…10 В, рекомендуется использовать настенный промышленный датчик влажности и температуры ПВТ110.

Общепромышленный датчик
с выносным зондом 2,5 / 5 м

Датчик для агрессивных сред:
печей, холодильных камер

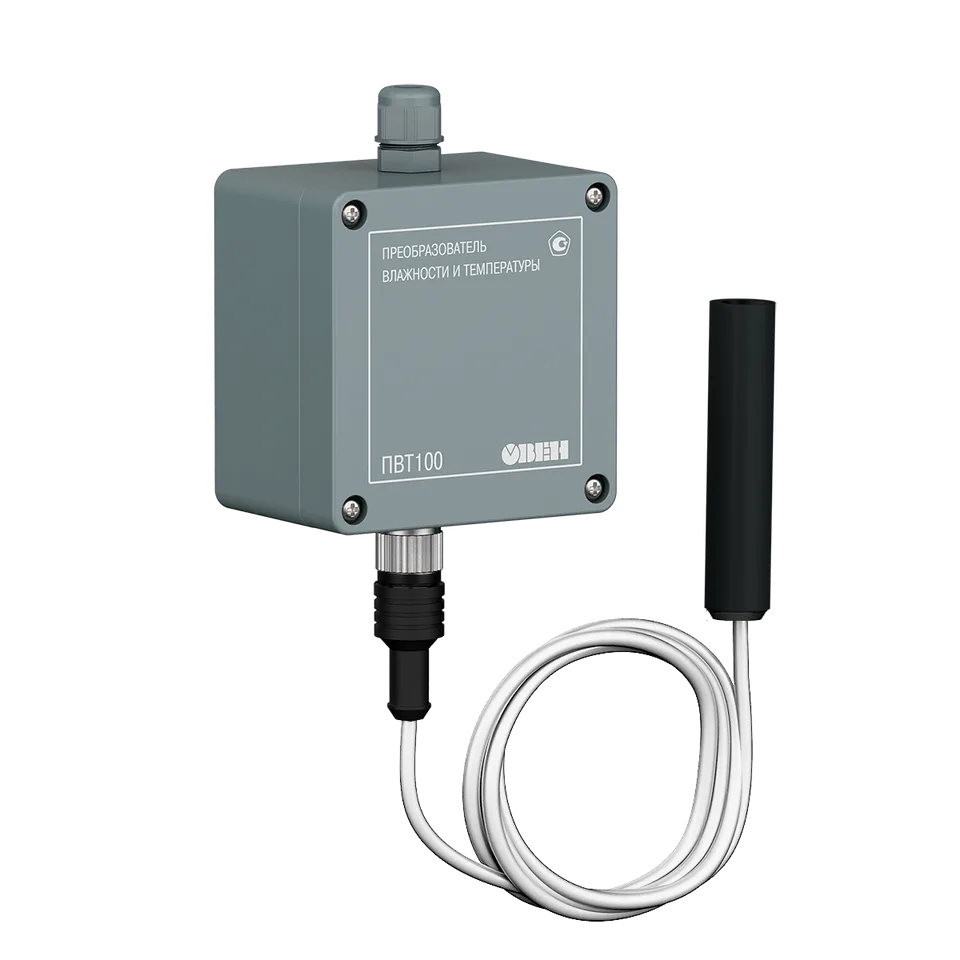

Модель ПВТ100-Т используется в тяжелых условиях таких как холодильные камеры, печи, коптильни и т.д. Соединительный кабель и зонд датчика устойчивы к агрессивным средам и предназначены для применений с рабочими температурами до +120 ⁰С.
