ТРМ148 восьмиканальный ПИД-регулятор с RS-485 — Стандартные конфигурации и примеры применения

Стандартные конфигурации и примеры применения

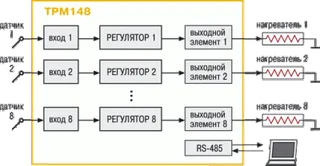

Конфигурация 1

8 каналов регулирования физических величин, измеряемых датчиками. Количество каналов регулирования может быть уменьшено. Генерируется ШИМ-сигнал на дискретных выходных элементах или ток/напряжение на аналоговых выходных элементах.

Пример применения конфигурации 1

Использование ТРМ148 конфигурации 1 для поддержания климатических условий в теплице

ТРМ148 измеряет и поддерживает в заданных диапазонах одновременно 8 физических величин:

температуру почвы вокруг корней;
температуру воздуха;
температуру орошающей воды;
скорость потока воздуха;
давление воздуха;
давление по кислороду (определяющее его процентное содержание);
влажность воздуха;
влажность почвы.

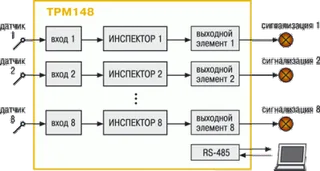

Конфигурация 2

8 каналов контроля нахождения физической величины в допустимом диапазоне. К выходам подключаются сигнальные лампы, звонки и сирены, а также исполнительные механизмы, призванные вернуть контролируемую величину в допустимый диапазон. Доступны прямая, обратная, U-образная или П-образная логика работы. Возможна установка блокировки первого срабатывания.

Пример применения конфигурации 2

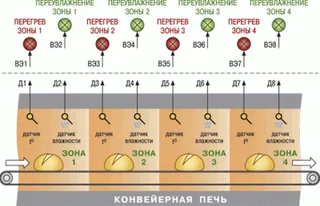

Использование ТРМ148 конфигурации 2 в системе сигнализации автоматизированного технологического процесса выпекания хлебобулочных изделий

Хлебобулочные изделия располагаются на конвейере, перемещающем их по ступеням технологического процесса изготовления от состояния заготовки до состояния конечного продукта. ТРМ148 контролирует 4 зоны технологического процесса и сигнализирует о выходе температуры выпекания и давления пара за заданные пределы.

Конфигурация 3

4 канала управления 3-позиционными исполнительными механизмами (задвижками, заслонками, жалюзи и т. д.). Возможен процесс регулирования как с датчиком положения ИМ, так и без него. Регулируемая величина может быть вычислена по результатам измерений одного или двух входов.

Пример применения конфигурации 3

Использование ТРМ148 конфигурации 3 в системе управления охлаждением станка для точной обработки деталей

Температурное расширение детали и режущего инструмента станка в процессе резания может привести к уменьшению точности. Чтобы избежать этого, станок снабжается локальной автоматизированной системой водяного и воздушного охлаждения, которая подключена к централизованной системе охлаждения здания. Система стабилизирует температуру в четырех точках станка, охлаждаемых водой и воздухом, путем регулирования их расхода.

Конфигурация 4

4 канала регулирования по ПИД- или ON/OFF-закону. Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле. Регулируемая величина может быть вычислена по результатам измерений одного или двух входов.

Пример применения конфигурации 4

Использование ТРМ148 конфигурации 4 в системе климат-контроля картинной галереи

Используется 3-канальный вариант ТРМ148 конфигурации 4. Канал 1 регулирует температуру в помещении за счёт изменения температуры отопительных батарей. Канал 2 регулирует влажность с помощью воздухоосушителя. Канал 3 регулирует процентное содержание соединений серы, которые удаляются из помещения посредством вытяжной вентиляции. Аварийная ситуация инициирует зажигание соответствующей лампочки на пульте дежурного.

Конфигурация 5

4 канала регулирования по ПИД- или ON/OFF-закону. Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле. Кроме того, проводится коррекция уставки по графику зависимости от измеряемой на соседнем входе физической величины.

Пример применения конфигурации 5

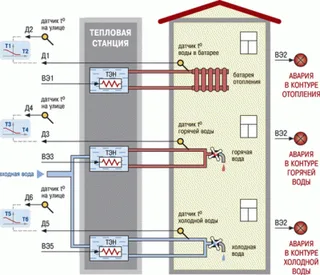

Использование ТРМ148 конфигурации 5 в системе теплоснабжения здания

Используется 3-канальный вариант ТРМ148 конфигурации 5. Система обеспечивает требуемый нагрев батарей отопления, подогрев горячей и холодной воды (подогрев холодной воды используется в условиях Крайнего Севера). Система функционирует с учетом тепловых магистральных потерь, которые неизбежно возникают при подаче тепла к обогреваемому зданию от расположенной в отдалении тепловой станции, в помещении которой находятся нагреватели.

Система функционирует с учетом тепловых магистральных потерь, которые неизбежно возникают при подаче тепла к обогреваемому зданию от расположенной в отдалении тепловой станции, в помещении которой находятся нагреватели.

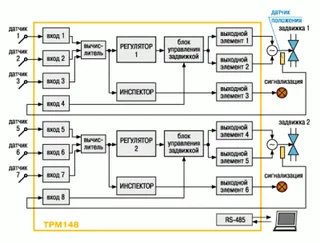

Конфигурация 6

2 канала регулирования 3-позиционными ИМ (задвижками, заслонками, жалюзи и т. д.). Регулируемая величина может быть вычислена по результатам измерений трех входов. Имеется вход для подключения датчика положения. В каждом канале осуществляется контроль нахождения регулируемой величины в заданном диапазоне.

Пример применения конфигурации 6

Использование ТРМ148 конфигурации 6 в производственной автоматизированной установке резания листов из металлических сплавов

Открыть ↗

Для кислородно-ацетиленовой горелки поддерживается уровень мощности и температуры пламени, соответствующий толщине и материалу листа. Эту функцию осуществляет ТРМ148 путем регулирования расхода компонентов горения. При возникновении аварийной ситуации (падение расхода вследствие засорения газовых коммуникаций, нерегулируемое изменение температуры пламени из-за нарушения характеристик компонентов горения, эрозии или сужения сопла горелки и т. п.) подача компонентов горения будет отключена прибором и включится аварийная сигнализация.
