ТРМ251 ПИД-регулятор с пошаговыми программами и RS-485 — Примеры применения

Примеры применения

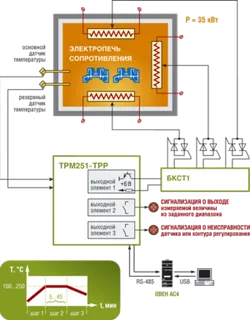

Программное управление процесом полимеризации порошковых покрытий

Процесс полимеризации включает в себя 3 стадии: нагрев до 100...250 °С, выдержку при данной температуре и охлаждение.

ТРМ251 позволяет на каждом шаге задать необходимую скорость роста (или снижения) температуры.

Прибор сигнализирует о возникновении аварийных ситуаций (перегрев, недогрев, неисправность датчика или контура регулирования).

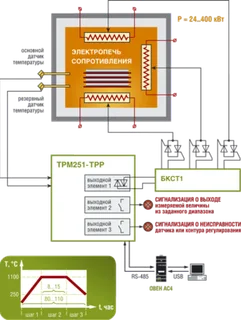

Обеспечение температурного режима при отжиге: управление процессом гомогенизации слитков

ТРМ251 может управлять отжигом различных изделий, обеспечивая нагрев до высокой температуры с заданной скоростью, выдержку и последующее охлаждение.

Пользователь может занести в память прибора 3 технологические программы с различными температурными режимами, а затем выбрать и запустить нужную программу нажатием одной кнопки.

Прибор может быть интегрирован в сеть RS-485, что позволяет запускать и останавливать технологический процесс дистанционно, а также регистрировать данные на ПК.

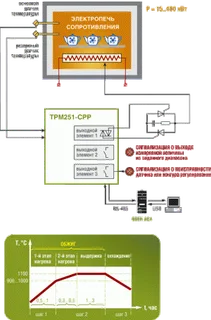

Управление многоступенчатым температурным режимом при обжиге керамических изделий

ТРМ251 позволяет на каждом шаге задать необходимую скорость роста (или снижения) температуры. В результате нагрев и охлаждение происходят плавно, без скачков, что позволяет избежать термических напряжений, которые могут привести к разрушению керамики.

Кроме того, ТРМ251 контролирует перегрев/недогрев, а также аварийные ситуации в цепях измерения и регулирования.

Прибор имеет возможность подключения резервного датчика, с которого снимаются показания в случае неисправности основного датчика.

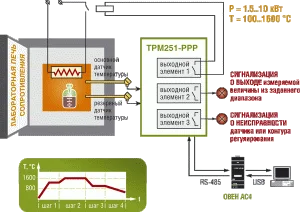

Обеспечение температурного режима в лабораторной печи при приготовлении фармацевтических препаратов

ТРМ251 может управлять различными технологическими процессами

в лабораторных печах. При управлении маломощным нагревателем выходное реле прибора подключается к ТЭНу напрямую. В случае мощной нагрузки управление нагревателем осуществляется через промежуточное реле (см. рисунок).
