МВ110-хТД модули аналогового ввода сигналов тензодатчиков — Характеристики

Модификация

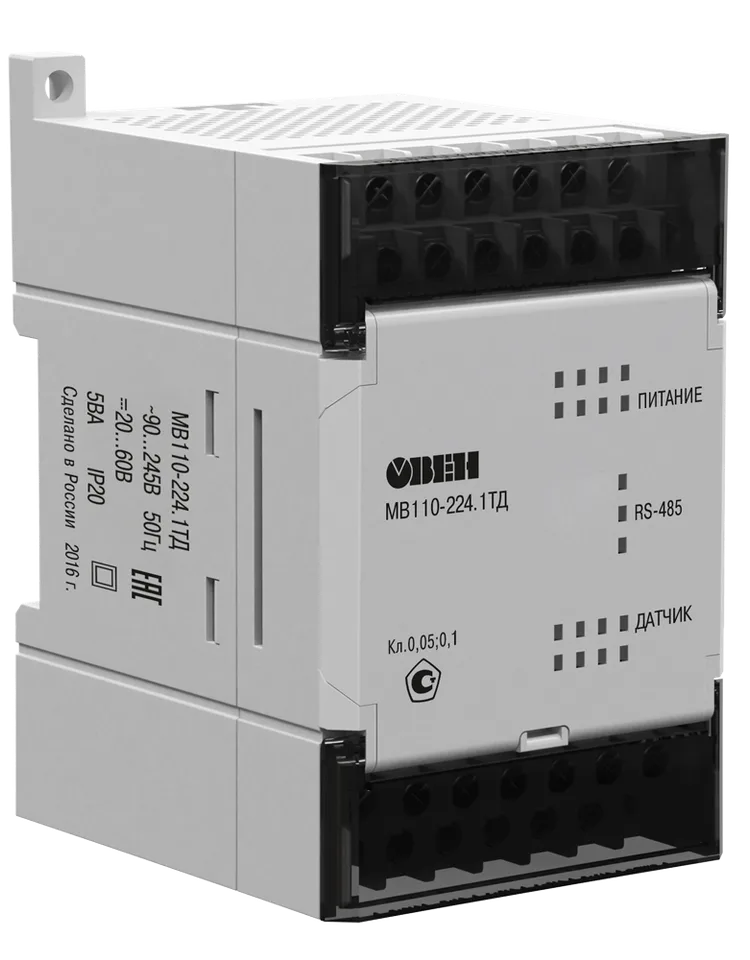

МВ110-224.1ТД

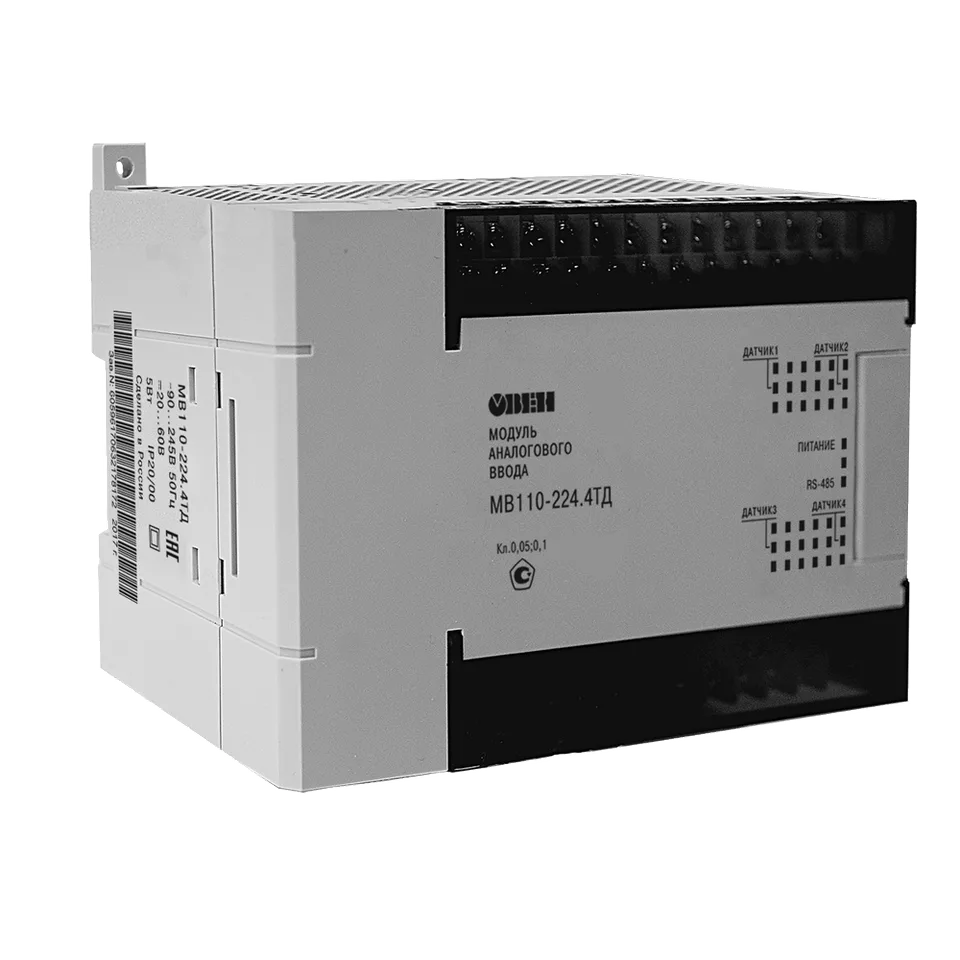

МВ110-224.4ТД

Входы

Количество входов

1 AI

4 AI

Типы поддерживаемых сигналов

тензометрический датчик мостового типа

Характеристики аналоговых входов (AI)

Предел основной приведенной погрешности

±0,05 %

Разрядность АЦП

24 бита

Схема подключения мостового тензодатчика

четырех- или шестипроводная

Сопротивление тензодатчика

87…1000 Ом

Максимальная нагрузка (нескольких параллельно подключенных тензодатчиков) на один канал

не менее 87 Ом (4 датчика сопротивлением 350 Ом)

Номинальное напряжение питания (возбуждения) тензодатчика от встроенного источника постоянного тока

2,5 В ±5 %

Время обновления данных измерений в канале

в режиме с возбуждением датчика постоянным напряжением

включен 1 измерительный канал

от 2,1 мс

от 90 мс

включены 2 измерительных канала

–

от 55 мс

включены 3 измерительных канала

–

от 80 мс

включены 4 измерительных канала

–

от 110 мс

в режиме с возбуждением датчика знакопеременным напряжением

включен 1 измерительный канал

от 110 мс

от 330 мс

включены 2 измерительных канала

–

от 152 мс

включены 3 измерительных канала

–

от 230 мс

включены 4 измерительных канала

–

от 310 мс

Время установления рабочего режима (предварительный прогрев)

не более 20 мин

Питание

Тип питания

универсальное ~230 В/=24 В

Напряжение питания

переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц

или

постоянное: =18…30 В (номинальное =24 В)

Потребляемая мощность

не более 5 ВА

Конструктивное исполнение

Габаритные размеры

(63×110×75) ±1 мм

(140×114×75) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Условия эксплуатации

Температура окружающего воздуха

-10…+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %
