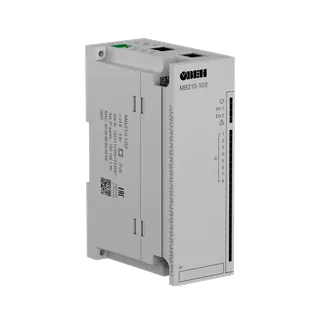

МВ210-102 модули аналогового ввода с быстрыми входами (AI)
ОВЕН МВ210-102

МВ210-102 модули аналогового ввода с быстрыми входами (AI)

от 160 839 ₸

МК210-3хх модули дискретного ввода вывода комбинированные (DI/DO)
ОВЕН МК210-3хх

МК210-3хх модули дискретного ввода вывода комбинированные (DI/DO)

от 108 031 ₸

МВ110 модули дискретного ввода (DI)
ОВЕН МВ110

МВ110 модули дискретного ввода (DI)

от 74 298 ₸

OWEN.kz

Официальный дилер продукции ОВЕН в Республике Казахстан.
ТОО АКЭТО

Мы поставляем надежную автоматику для промышленности с полной технической поддержкой и гарантией.

Разделы

  • Каталог ОВЕН
  • Решения
  • База знаний
  • Доставка и сервис
  • О компании
  • Новости
  • Контакты

Контакты

  • Казахстан, Алматы, Павлодарская 82
  • 1000@aketo.org
  • +7 (707) 095-00-97

Связь

Оперативно отвечаем в мессенджерах по техническим вопросам и наличию.

Мы на картах

Я
Yandex
G
Google
2G
2GIS
© 2026 ТОО АКЭТО — Официальный дилер ОВЕН
Политика конфиденциальности
Назад
МВ210-2хх модули дискретного ввода (DI)
АРТИКУЛ: 90704

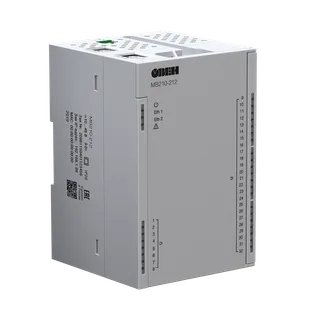

МВ210-212

Обозначения модели: МВ210-212, ОВЕН МВ210-212

МВ210-212 относится к семейству «МВ210-2хх модули дискретного ввода (DI)». Ниже собраны только исполнения этой модели из официального каталога ОВЕН.

150 731 ₸

В наличии, доступно к заказу

Описание и назначение МВ210-212 модули дискретного ввода (DI)

Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть Ethernet.

Используются для расширения сигналов контроллера ОВЕН ПЛК210.

Коммуникационные возможности

Интерфейс обмена

Сдвоенный Ethernet 10/100 Mbit

Интерфейс конфигурирования

USB 2.0 (MicroUSB), Ethernet (RJ-45)

Поддерживаемые протоколы

Modbus TCP (до 4-х одновременных соединений)

MQTT

SNMP

NTP

Особенности

  • Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МВ210-202 и МВ210-212)

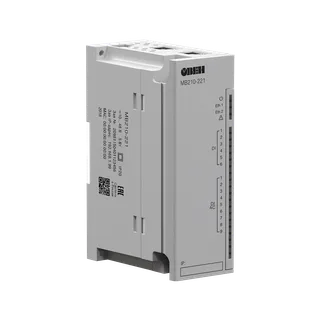

  • Подключение дискретных сигналов ~230 В (только МВ210-221):
    • Определение наличия или отсутствия напряжения в сети
    • Диагностика обрыва фазы в трехфазной сети
    • Контроль чередования фаз
    • Подсчет наработки (моточасов)
    • Счетчик количества включений напряжения
    • Время последнего включения и выключения напряжения на входе

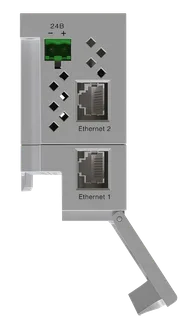

  • Сдвоенный 2-х портовый Ethernet-коммутатор
  • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
  • Широкий диапазон рабочих температур: -40…+55 °С
  • Непрерывный профиль измерений во внутреннюю flash память (архив)
  • Поддержка облачного сервиса OwenCloud

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Универсальный конфигуратор Мx210

Полный состав линейки Мх210

Модификации МВ210-212 модули дискретного ввода (DI)

1 из 1
МВ210-212
Код: 90704
150 731 ₸

Технические характеристики МВ210-212 модули дискретного ввода (DI)

Проведите по таблице влево или вправо, чтобы увидеть все значения.

Модификация

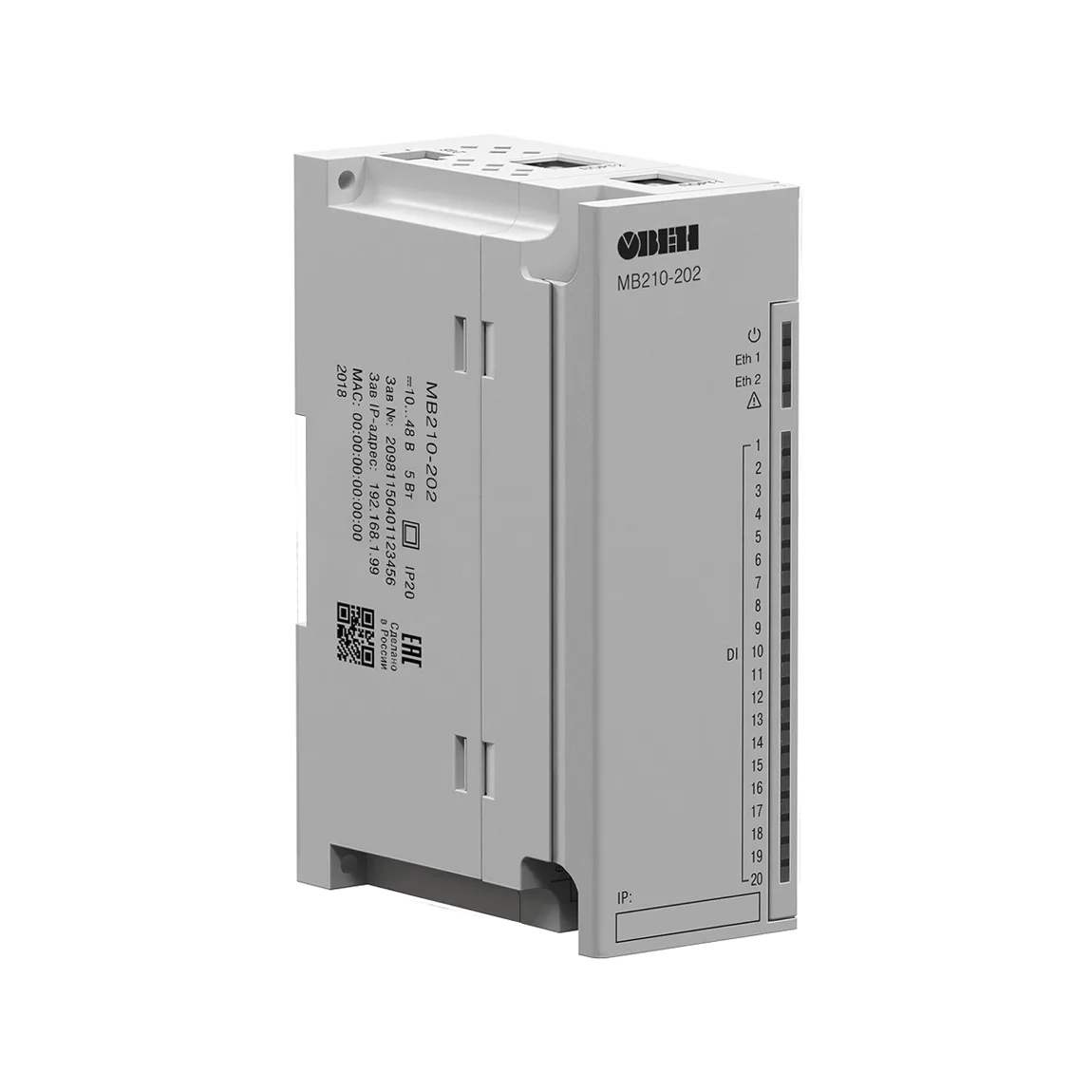

МВ210-202

МВ210-212

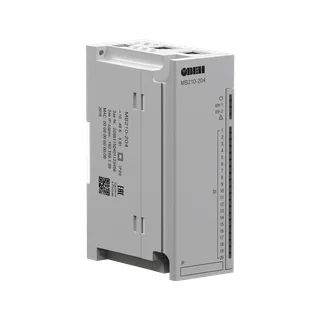

МВ210-204

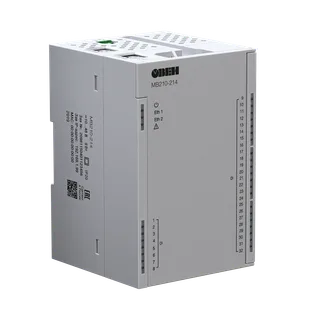

МВ210-214

МВ210-221

Входы

Количество входов

20 DI

32 DI

20 DI

32 DI

9 + 6 DI

Тип входов

  • контактный датчик (требует внешнего питания =24 В)

  • датчик n-p-n и p-n-p типа

  • «сухой контакт» (не требует внешнего питания)

  • датчик n-p-n типа

  • ~230 В

  • «сухой контакт» (не требует внешнего питания)

  • датчик n-p-n типа

Характеристики дискретных входов (DI)

Гальваническая развязка входов

–

Режимы работы

  • определение логического уровня

  • подсчет числа высокочастотных импульсов (только 1 – 8 DI)

  • измерение частоты (только 1 – 8 DI)

  • обработка сигналов энкодера (до 3-х AB энкодеров)

  • определение логического уровня

  • подсчет числа импульсов

Для сигналов ~230 В:

  • определение наличия или отсутствия напряжения в сети

  • диагностика обрыва фазы в трехфазной сети

  • контроль чередования фаз

  • подсчет наработки (моточасов)

  • счетчик количества включений напряжения

  • время последнего включения и выключения напряжения на входе

Для сигналов «сухой контакт»:

  • определение логического уровня

  • подсчет числа импульсов

Макс. частота входного сигнала

определение логического уровня

400 Гц

подсчет числа импульсов

100 кГц (только 1 – 8 DI)

400 Гц

измерение частоты

100 кГц (только 1 – 8 DI)

–

обработка сигналов энкодера

100 кГц

–

Мин. длительность импульса

5 мкс (1 – 8 DI)

1 мс

1 мс

(9 – 20 DI)

1 мс

(9 – 32 DI)

Напряжение питания входов

24±3

24±3 В для транзисторных ключей

Для «сухих контактов» питание не требуется!

Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу

–

не более 100 Ом

Ток «логической единицы»

не более 5,5 мА

–

Ток «логического нуля»

не более 1,2 мА

–

Напряжение «логической единицы»

9…30 В

–

Напряжение «логического нуля»

0…6 В

–

Питание

Напряжение питания

=10…48 (номинальное =24) В

Потребляемая мощность,

не более

4 Вт при

питании

=24 В

9 Вт при питании

=24 В

4 Вт при питании

=24 В

9 Вт при питании

=24 В

5 Вт при питании =24 В

Защита от переполюсовки

есть

Тип питания часов реального времени

батарея CR2032

Конструктивное исполнение

Габаритные размеры

(42×124×83) ±1 мм

(82×124×83) ±0,5 мм

(42×124×83) ±1 мм

(82×124×83) ±0,5 мм

(42×124×83) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Средний срок службы

10 лет

Масса, не более

0,4 кг

0,6 кг

0,4 кг

0,6 кг

0,4 кг

Условия эксплуатации

Температура окружающего воздуха

-40…+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Комплектность

Модуль

1 шт.

Паспорт и гарантийный талон

1 экз.

Краткое руководство

по эксплуатации

1 экз.

Кабель патч-корд UTP

5e 150 мм

1 шт.

Клемма питания

2EGTK-5-02P-14

1 шт.

Заглушка Ethernet

1 шт.

Инструкции, схемы подключения и документация МВ210-212 модули дискретного ввода (DI)

Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.

Руководство по эксплуатации МВ210-212(214)Руководство по эксплуатации МВ210-202(204)Руководство по эксплуатации МВ210-221Мх210. Примеры настройки обменаДекларация о соответствии на Мх210Сертификат соответствия в области пожарной безопасности на Мх210Сертификат промышленной безопасности на Мх210Свидетельство о типовом одобрении на модули Мх210Выписка из реестра Минпромторг для МВ210-202Выписка из реестра Минпромторг для МВ210-212Выписка из реестра Минпромторг для МВ210-204Выписка из реестра Минпромторг для МВ210-214Выписка из реестра Минпромторг для МВ210-221Встроенное ПО микроконтроллера для Мх210Встроенное ПО микроконтроллера для Мх210MIB-файлы Мх210 (SNMP)Owen ConfiguratorПрограммируемые логические контроллеры. ЭКОСИСТЕМА ОВЕНКаталог реализованных решений. РЕФЕРЕНС-ЛИСТ ОВЕН

Цена, наличие и поставка МВ210-212 модули дискретного ввода (DI) по Казахстану

ТОО АКЭТО поставляет МВ210-2хх модули дискретного ввода (DI) для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.

Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
