Modbus Universal MasterOPC Server предназначен для организации связи по стандарту OPC-устройств, поддерживающих наиболее распространенный в промышленности протокол Modbus ASCII/RTU/TCP, список параметров в которых жестко не определен – таких как ОВЕН ПЛК, СПК, МКОН и т.д.

Поддерживаются следующие стандарты передачи данных:

Modbus RTU (включая SLAVE).
Modbus ASCII.
Modbus TCP/IP (включая SLAVE).
Modbus over TCP (поддержка Ethernet-COM конвертеров).
OPC DA 2.05 – передача текущих данных.
OPC HDA 1.2 – передача архивных данных*.
OPC UA – передача архивных и текущих данных*.

* Для организации хранилища архивных данных Modbus Universal MasterOPC Server имеет встроенный SQL Server.

ОРС-сервер выпускается в трех редакциях:

S – до 2 500 тегов.
M – до 20 000 тегов.
H – до 200 000 тегов.

Версии M и H точек имеют дополнительные функции:

Резервирование каналов связи – повышение надежности опроса устройств.
Поддержка протокола MQTT – интеграция с IoT-устройствами и облачными сервисами.
Поддержка ODBC – интеграция с различными СУБД.
Встроенный IEC 60870-5-104 Server – возможность опроса устройств по протоколу IEC 60870-5-104.

Документация и поддержка

ДОКУМЕНТАЦИЯ

ПОДДЕРЖКА

Основные возможности Modbus Universal MasterOPC Server

Обмен данными с устройствами по протоколу Modbus RTU/ASCII по выделенной линии через последовательный интерфейс (RS-232 или RS-485).
Обмен данными с устройствами по протоколу Modbus TCP через TCP/IP.
Обмен данными с устройствами в режиме «Modbus over TCP» через преобразователи интерфейсов Ethernet – RS-232/422/485.
Режим TCP-сервера – возможность связи со шлюзами GPRS/3G без назначения статических IP-адресов.
Обмен данными с устройствами по протоколу Modbus RTU/ASCII/TCP в режиме Slave.
Обмен данными с устройствами через GSM-модем и отправка SMS-сообщений.
Встроенный скриптовый редактор, существенно расширяющий функциональность продукта.

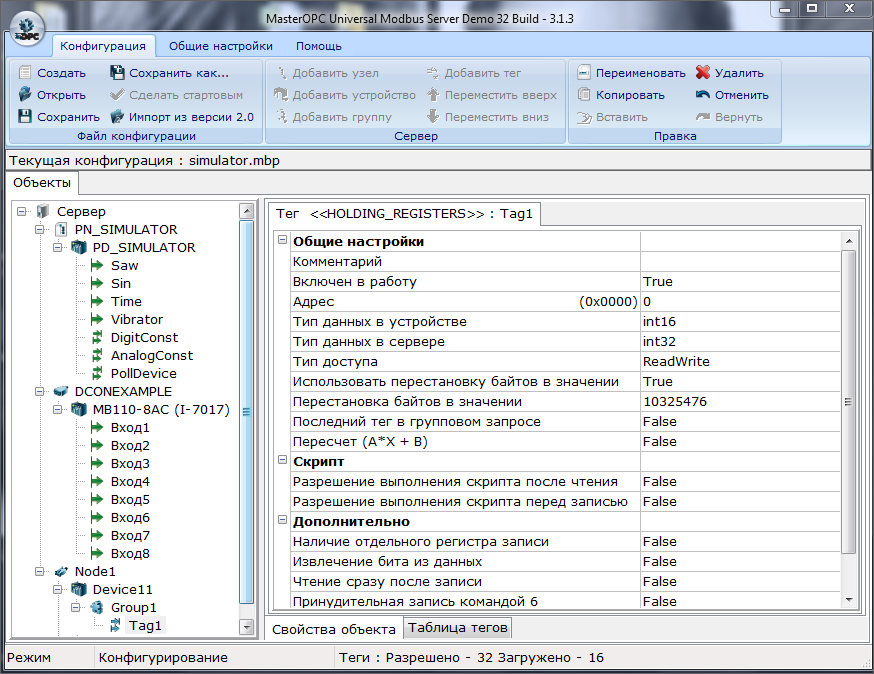

Отличительные возможности Modbus Universal MasterOPC Server

Шаблоны устройств
Масштабирование значений (приведение к требуемому диапазону).

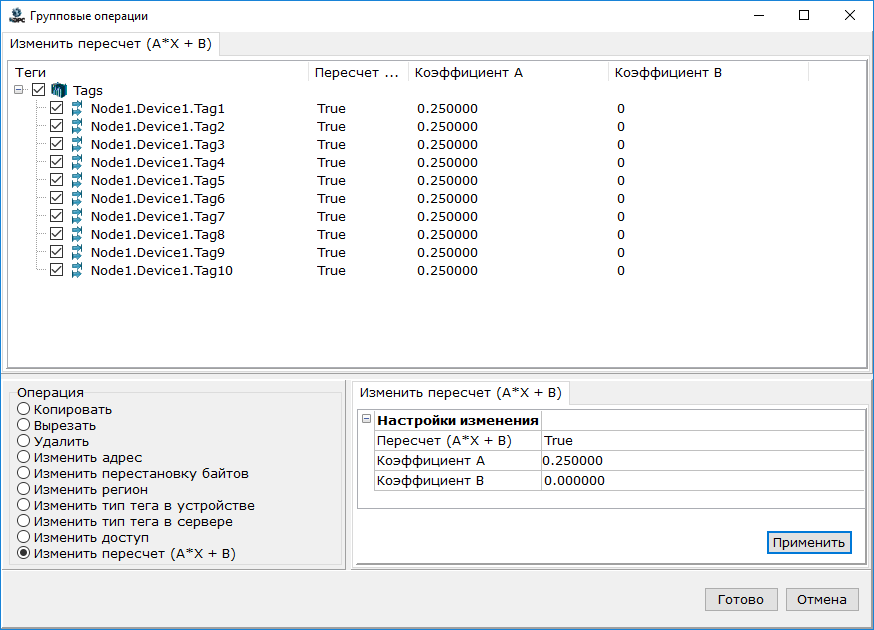

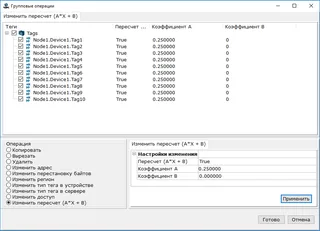

Поддержка групповых операций с тегами.
Мастер импорта тегов из csv файлов.
Возможность произвольной перестановки байтов (максимальная длина слова 8 байтов).
Извлечение отдельных битов в значениях тегов.
Автоматическое преобразование типов.
Поддерживаемые типы данных bool, int16, uint16, int32, uint32, float, double, string.
Ведение подробного лога диагностических сообщений.
Отслеживание качества связи.
Поддержка резервирования каналов связи (в редакции H).
Поддержка 20 функции Modbus (функция 0x14 – Read File Record).
Генерация любого Modbus запроса.
Гибкое управление групповыми запросами.
Поддержка внеочередного чтения после записи значения при управлении.
Трассировка обмена с устройствами.
Архивирование тегов с передачей архивов по OPC HDA.
Поддержка ODBC-клиента (в редакциях M и H): возможность обмена данными со сторонними приложениями, не поддерживающими технологию OPC, – MES, ERP и BI-системами, различными системами учета и контроля, облачными сервисами и т.д.

Функциональные возможности	Free	S	M	H
Modbus RTU, ASCII, TCP	+	+	+	+
Встроенный сценарный язык	+	+	+	+
Работа по каналам GSM или иной модемной связи	+	+	+	+
ODBC-клиент			+	+
IEC-60870-5-104 Server				+
MQTT Server				+
Резервирование каналов связи				+
Разрядность, бит	х32	х32/64	х32/64	х32/64

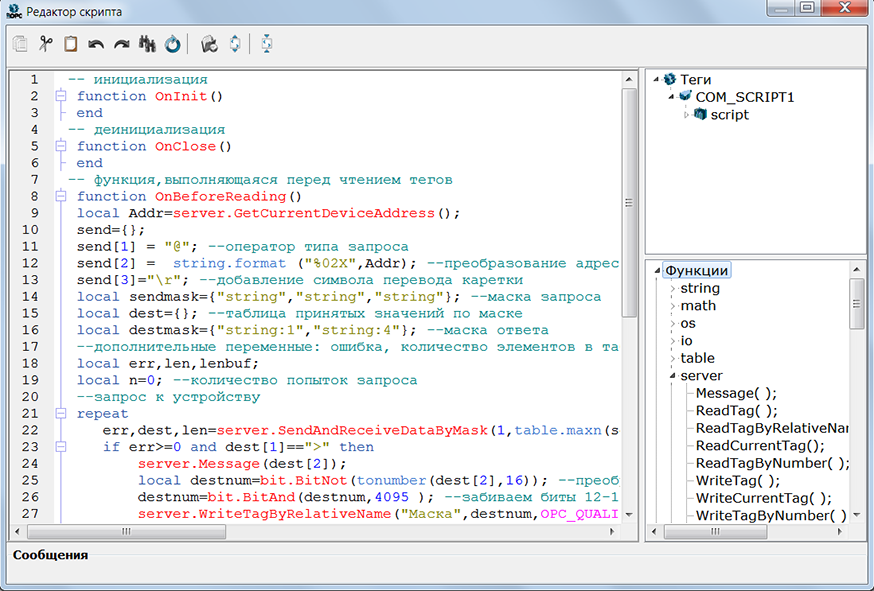

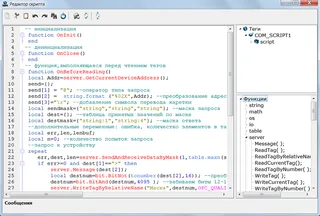

Встроенный редактор скриптов

Встроенный редактор скриптов предоставляет возможность дополнительной обработки данных, получаемых и передаваемых на внешние устройства. С помощью редактора скриптов можно:

Разработать драйвер по описанию на основе Modbus или любых других стандартов.
Разработать различные симуляторы сигналов.
Производить расчет параметров косвенным способом.
Производить различные операции с качественными параметрами тегов.

Скрипты могут применяться на любом уровне дерева OPC – узлы связи, устройства, теги и т.д. Возможности редактора скриптов:

Подсветка ключевых слов, доступ к тегам и библиотекам.
Развертка и сворачивание строк кода.
Возможность разработки OPC DA/HDA-серверов для любых протоколов связи по описанию.
Возможность операций со значениями переменных после чтения или перед записью.
Поддержка различных операций с метками качества в соответствии со стандартом OPC.
Встроенные функции для работы с портами.
Встроенные функции для работы с файлами, массивами, строками.
Встроенные функции для работы с СУБД SQlite.
Возможность разработки генератора значений переменных.

ODBC-клиент

В редакциях Modbus Universal MasterOPC Server на 20 000 и 200 000 тегов реализован функционал ODBC-клиента. Это позволяет напрямую взаимодействовать с большинством современных баз данных. Для реализации обмена используется технология Open DataBase Connectivity (ODBC).
Благодаря ODBC-клиенту MasterOPC может легко обмениваться данными со сторонними приложениями, не поддерживающими технологию OPC, – MES, ERP и BI-системами, различными системами учета и контроля, облачными сервисами и т.д., что дает возможность интеграции разнородных программных продуктов в общую информационную сеть, создавая таким образом единое информационное пространство.

Возможности ODBC-клиента:

Поддержка SQL-запросов для чтения и записи из ODBC-совместимых баз данных.
Встроенные в редактор скриптов функции для работы с ODBC – функции запросов, управление подключениями и транзакциями.
Возможность считывания архивов по OPC HDA и сохранение их в сторонних базах данных с помощью специального метода «ReadHDAFromTag».
Подробные примеры использования ODBC в справочной системе.
Высокая производительность.

Поддержка протокола MQTT

В Modbus Universal MasterOPC Server реализована поддержка протокола MQTT, предназначенного для обмена данными между IoT-устройствами и интеграции с облачными сервисами (Microsoft Azure, Amazon Web Services и др.). Встроенный MQTT-клиент позволяет отправлять и получать данные по протоколу MQTT, а также реализовать программный конвертер MQTT-OPC и наоборот.

Возможности:

Передача значений любых тегов с метками времени и качества.
Получение значений от устройств MQTT и запись их в теги OPC.
Гибкие настройки MQTT-сообщений с подтверждением получения.
Гибкие настройки формата MQTT-сообщений.
Отслеживание состояния подключения к брокеру MQTT с автоматическим переподключением в случае сбоя связи.

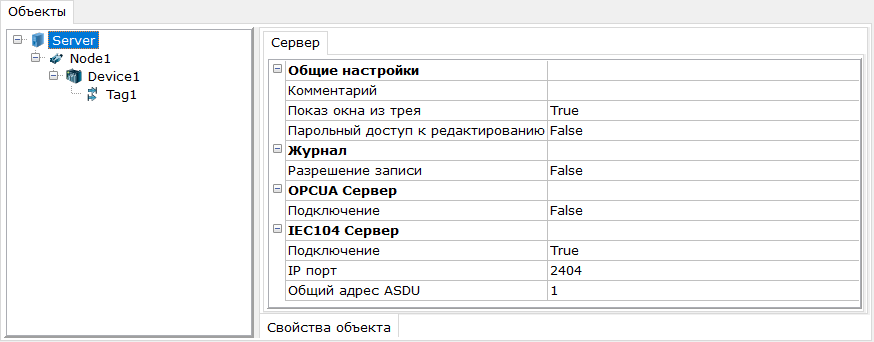

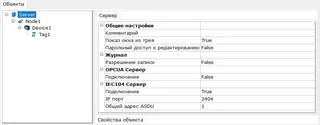

IEC 60870-5-104 Server

Modbus Universal MasterOPC Server поддерживает режим сервера для протокола IEC 60870-5-104. Протокол IEC 60870-5-104 активно применяется в энергетической и нефтегазовой отраслях. Режим сервера позволяет осуществить обмен данными с любых тегов OPC по протоколу IEC 60870-5-104, т.е. создать программный конвертер Modbus - IEC 60870-5-104.

Возможности:

Установка порта подключения и адреса ASDU.
Возможность конфигурации тегов (адрес, метод передачи значений, установка «только для чтения» и др.).
