Расположение контактов для подключения внешних цепей ПЛК110-30-ТЛ [М02]

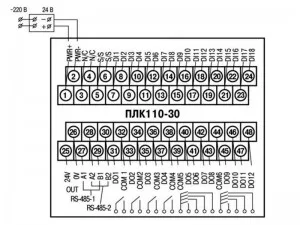

Схема расположения и назначение клемм на ПЛК110-24.30-ТЛ [М02]. Схема для ПЛК110-220.30-ТЛ [М02] – аналогична
Подключение входных устройств и схемы входных элементов контроллера ПЛК110-30-ТЛ [М02]
Схема подключения контактных датчиков (Sl-Sn) к входам ПЛК-110-30-ТЛ [М02]
Выходные элементы типа Р контроллера с внешними цепями защиты при активной нагрузке, Rн – пользовательская нагрузка (двигатель, нагреватель, контактор и т.д.)
Подключение цепей защиты при реактивной нагрузке
Кабели
| Наименование | Изображение | Комментарии | Длина, м |
| КС14 | Применяется для прошивки и программирования контроллера ПЛК-110-30-ТЛ [М02] (порт RS-232 DEBUG). | 1,8 | |
| КС16 | Применяется для связи контроллера ПЛК-110-30-ТЛ [М02] (порты RS-232 DEBUG и RS-232) c панелями оператора ИП320 (порт RS-232), СП270, СП307, СП310 (порт PLC, RS-232). | 1,5 2,5 | |
| КС17 | Применяется для связи контроллера ПЛК-110-30-ТЛ [М02] (порты RS-232 DEBUG и RS-232) и модема ПМ01[М01]. |
|
