ПЛК110 [М02] программируемый контроллер для средних систем — Схемы подключения

Схемы подключения

Расположение контактов для подключения внешних цепей ПЛК110-60

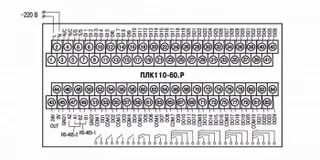

Рисунок Б.1 – Схема расположения и назначение клемм на ПЛК110-220.60.Р. Схема для ПЛК110-24.60.Р – аналогична, полярность при подключении клемм питания аналогична рисунку Б.2

Рисунок Б.2 – Схема расположения и назначение клемм на ПЛК110-24.60.К. Схема для ПЛК110-220.60.К – аналогична

Расположение контактов для подключения внешних цепей ПЛК110-32

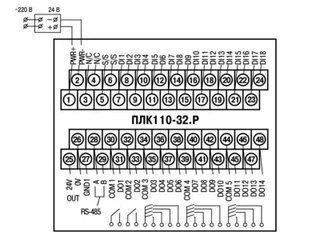

Схема расположения и назначение клемм на ПЛК110-24.32.Р. Схема для ПЛК110-220.32.Р – аналогична

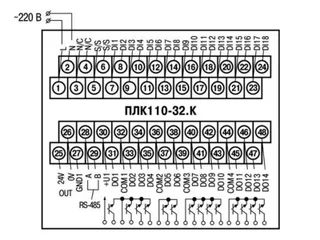

Схема расположения и назначение клемм на ПЛК110-220.32.К. Схема для ПЛК110-24.32.Р – аналогична

Расположение контактов для подключения внешних цепей ПЛК110-30

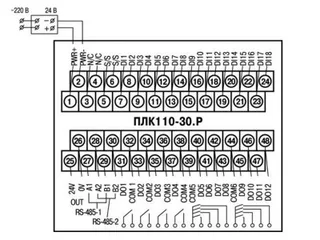

Схема расположения и назначение клемм на ПЛК110-24.30.Р. Схема для ПЛК110-220.30.Р – аналогична

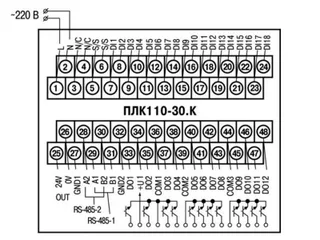

Схема расположения и назначение клемм на ПЛК110-220.30.К. Схема для ПЛК110-24.30.К – аналогична

Подключение входных устройств и схемы входных элементов контроллера ПЛК110

Схема подключения контактных датчиков (Sl-Sn) к входам ПЛК110

Обе схемы равнозначны, может использоваться любая. При применении контактных датчиков совместно с датчиками, имеющими на выходе транзисторный ключ, схема подключения должна определяться типом транзисторных датчиков.

Подключение к дискретным входам датчиков (F1–Fn), имеющих на выходе транзисторный ключ n-p-n–типа

Подключение к дискретным входам датчиков, имеющих на выходе p-n-p - транзисторный ключ

Суммарный ток потребления всех внешних датчиков и всех подключенных дискретных входов (7 мА на вход) не должен превышать 620 мА. Если потребление датчиков и входов больше указанного, то для питания датчиков следует использовать внешний блок питания требуемой мощности.

Выходные элементы типа Р контроллера с внешними цепями защиты при активной нагрузке, Rн – пользовательская нагрузка (двигатель, нагреватель, контактор и т.д.)

Подключение цепей защиты при реактивной нагрузке
