ОВЕН ПР225 — щитовое реле с графическим дисплеем и Ethernet — Описание

ПР225 – программируемое реле в щитовом корпусе с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов-выходов для управления в системах водоснабжения, отопления, кондиционирования, вентиляции, пищевой промышленности и др.

Графический цветной экран 3,5” позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации. А крепление прибора на дверцу шкафа не требует использования панели оператора.

Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов-выходов с помощью модулей ввода-вывода Мх210, удаленно контролировать и управлять оборудованием с помощью облачного сервиса OwenCloud. В зависимости от модификации у ПР225 предусмотрено до 2-х интерфейсов RS-485. Это позволяет расширить систему с помощью модулей Мх110 для управления исполнительными механизмами или передачи данных на верхний уровень.

Алгоритм работы ПР225 строится пользователем в бесплатной нативной российской среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.

Особенности и преимущества

HMI: графический экран и кнопки

Загружаем изображение…

• Графический цветной экран с диагональную 3,5“, 320×480
• 7 механических кнопок с возможностью пользовательской настройки
• 5 светодиодов: 3 сервисных, 2 пользовательских

Оптимальная комбинация входов-выходов

• 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим
• 2 универсальных аналоговых выхода: 4…20 мА/0…10 В
• 8 дискретных входов (питание =24 В/ ∼220 В)
• 8 дискретных выходов (Э/М реле и транзисторные ключи)

Коммуникационные возможности

• Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
  • Прямой доступ в облачный сервис OwenCloud
  • Подключение к ПК для конфигурирования и записи программы
  • Настройка в Owen Configurator
  • Визуализация процессов с помощью панелей оператора и SCADA
  • Увеличение входов-выходов с помощью модулей Мх210
• До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
  • Интеграция в SCADA-системы
  • Визуализация процессов с помощью панелей оператора
  • Увеличение входов-выходов с помощью модулей Мх110
  • Управление внешними устройствами: ПЧВ, датчики и др.
  • Подключение к ПК для конфигурирования и записи программы

Конструктивные особенности

• Щитовое исполнение 100×100×72
• Съемные клеммники – для удобства монтажа
• Быстрая замена батарейки

Эксплуатация

• 2 модификации по питанию: =24 и ~230 В
• Работа в неотапливаемых помещениях: -20...+55 ºС
• Конфигурирование и запись программы через USB, Ethernet

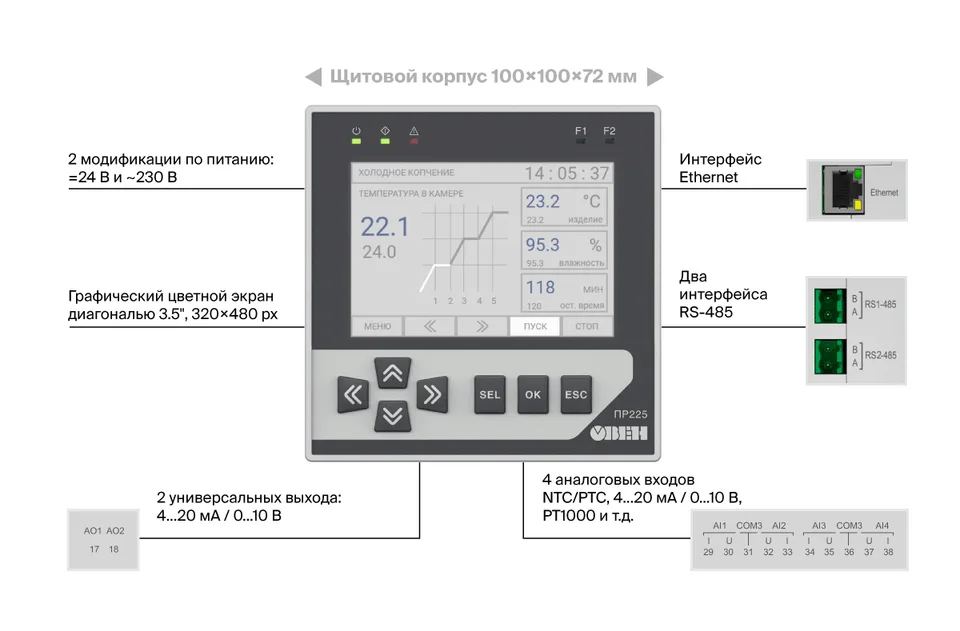

Отличительные характеристики ПР225
