Автоматика микроклимата свинокомплекса
Подбор управления вентиляцией, отоплением и контролем воздуха для свиноводческих помещений.
Как устроено управление
Контроллер получает температуру, влажность, перепад давления и концентрацию газов. По заданным режимам он управляет вентиляторами, приточными клапанами, отоплением и охлаждением. В проекте отдельно предусматриваются аварийные режимы, ручное управление и сигнализация.
Вентиляция, отопление и приток воздуха на одной схеме

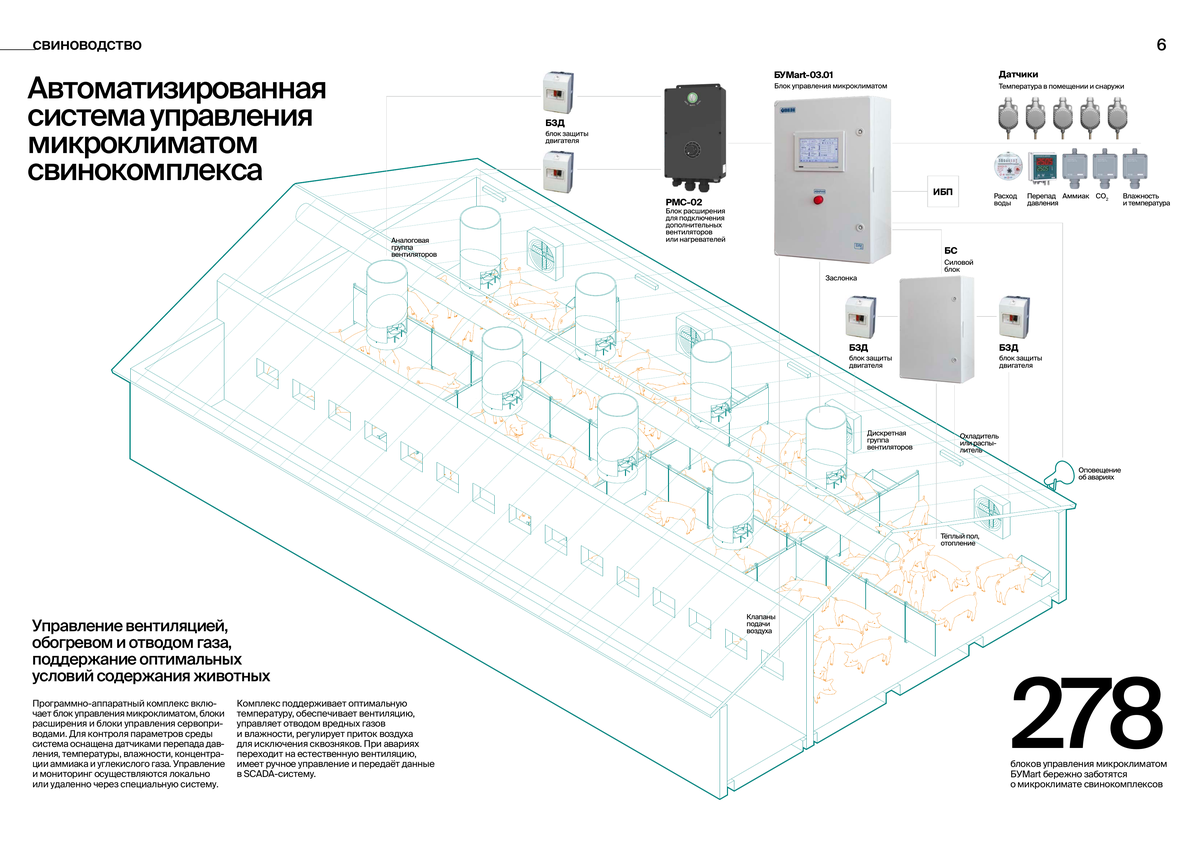

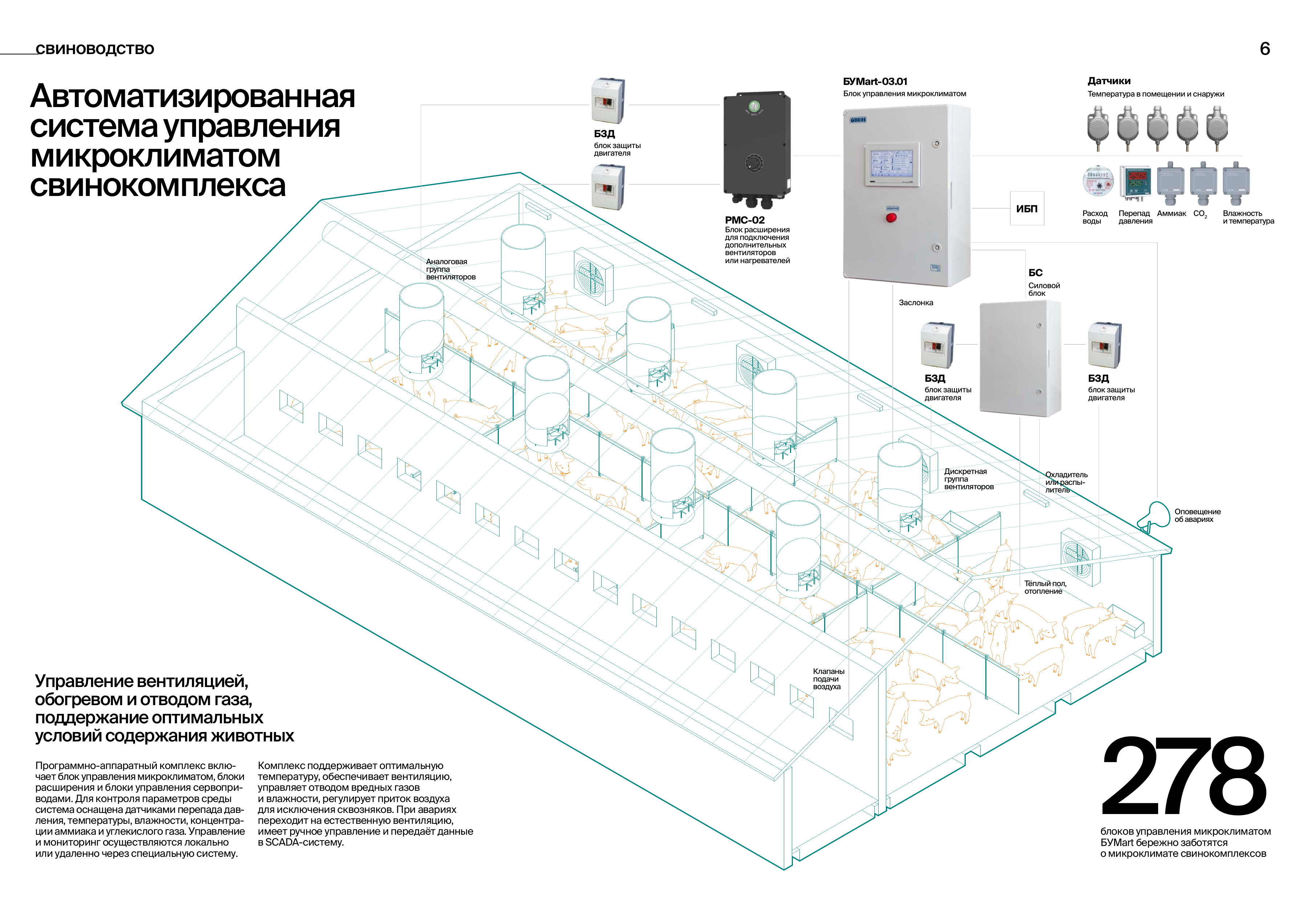

БУМart получает измерения из помещения и снаружи. На схеме отдельно показаны плавно регулируемая и дискретная группы вентиляторов, приточные клапаны, тёплый пол и увлажнение. Блок управления формирует команды; нагрузку подключают через соответствующие силовые блоки и защиту двигателя.
Увеличить изображение ОВЕН. Система микроклимата свинокомплекса. Страница 4 PDF; иллюстрация из каталога, не монтажная схема.
Оригинал производителя ↗Какие функции выполняет БУМart

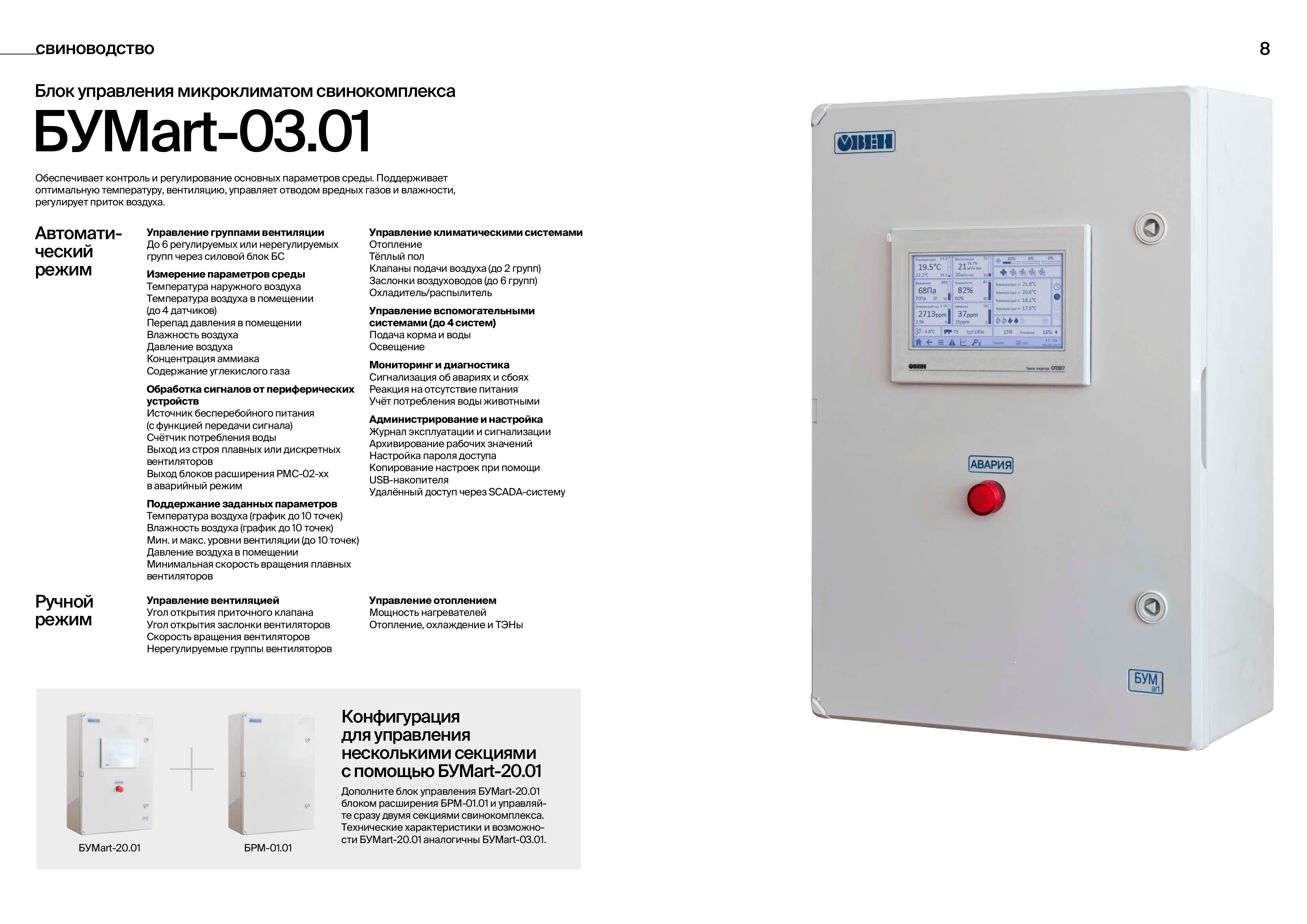

В автоматическом режиме блок регулирует вентиляцию и климатические системы по измеренным параметрам и заданным графикам. Ручной режим позволяет управлять положением клапанов, заслонками и нагревом при наладке. В каталоге также предусмотрены журнал аварий, архивирование, разграничение доступа и копирование настроек. Для двух секций показана связка БУМart-20.01 и БРМ-01.01.
Увеличить изображение ОВЕН. Режимы блока БУМart-03.01. Страница 5 PDF; иллюстрация из каталога, не монтажная схема.
Оригинал производителя ↗Зачем нужны отдельные блоки расширения

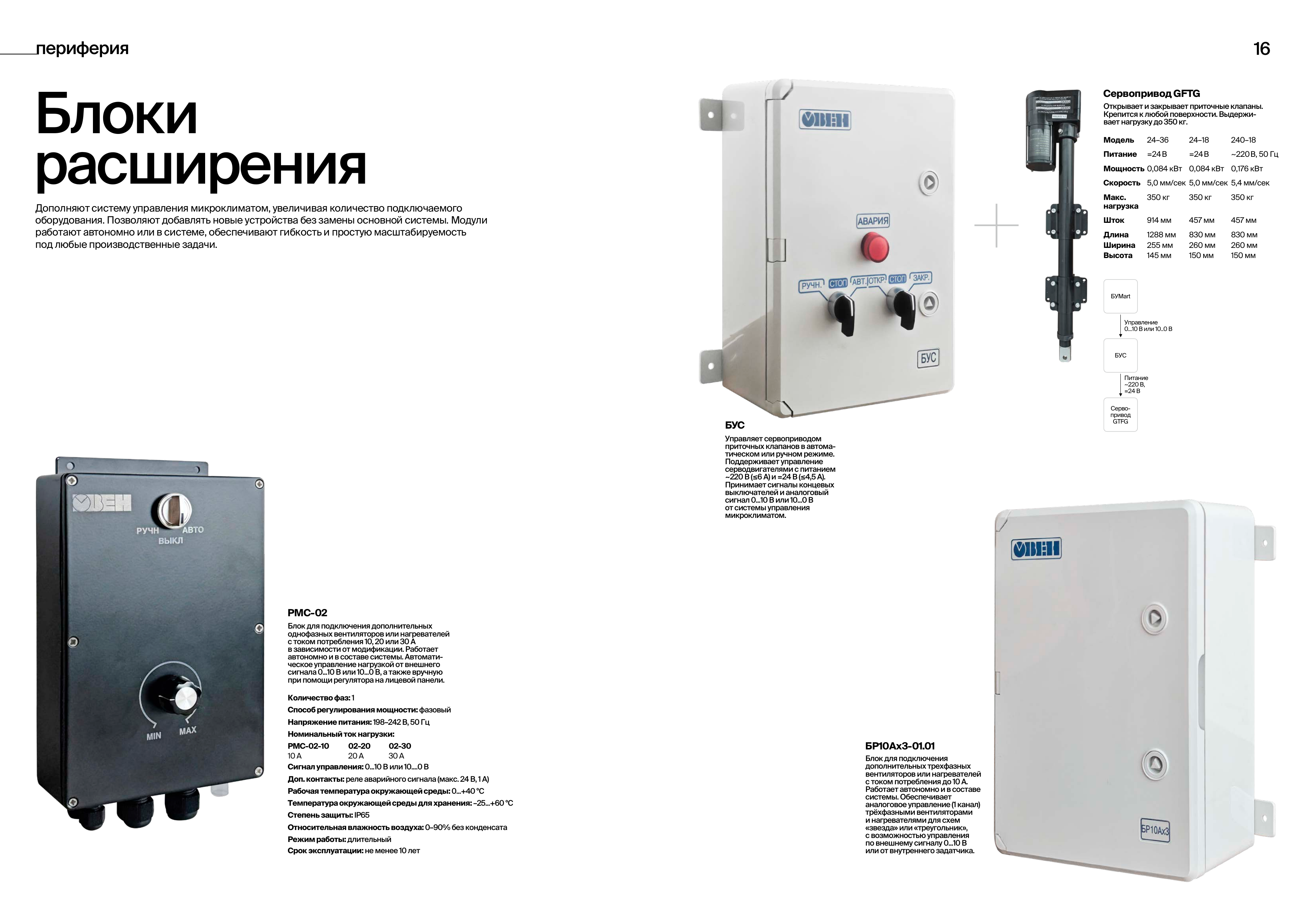

РМС-02 добавляет силовые каналы для вентиляторов или нагревателей, а БУС управляет приводом приточного клапана. Тип управляющего сигнала, напряжение и ток нагрузки проверяют раздельно: наличие выхода у контроллера не означает, что к нему можно подключить двигатель напрямую.
Увеличить изображение ОВЕН. Блоки расширения и приводы клапанов. Страница 9 PDF; иллюстрация из каталога, не монтажная схема.
Оригинал производителя ↗Что измеряет система

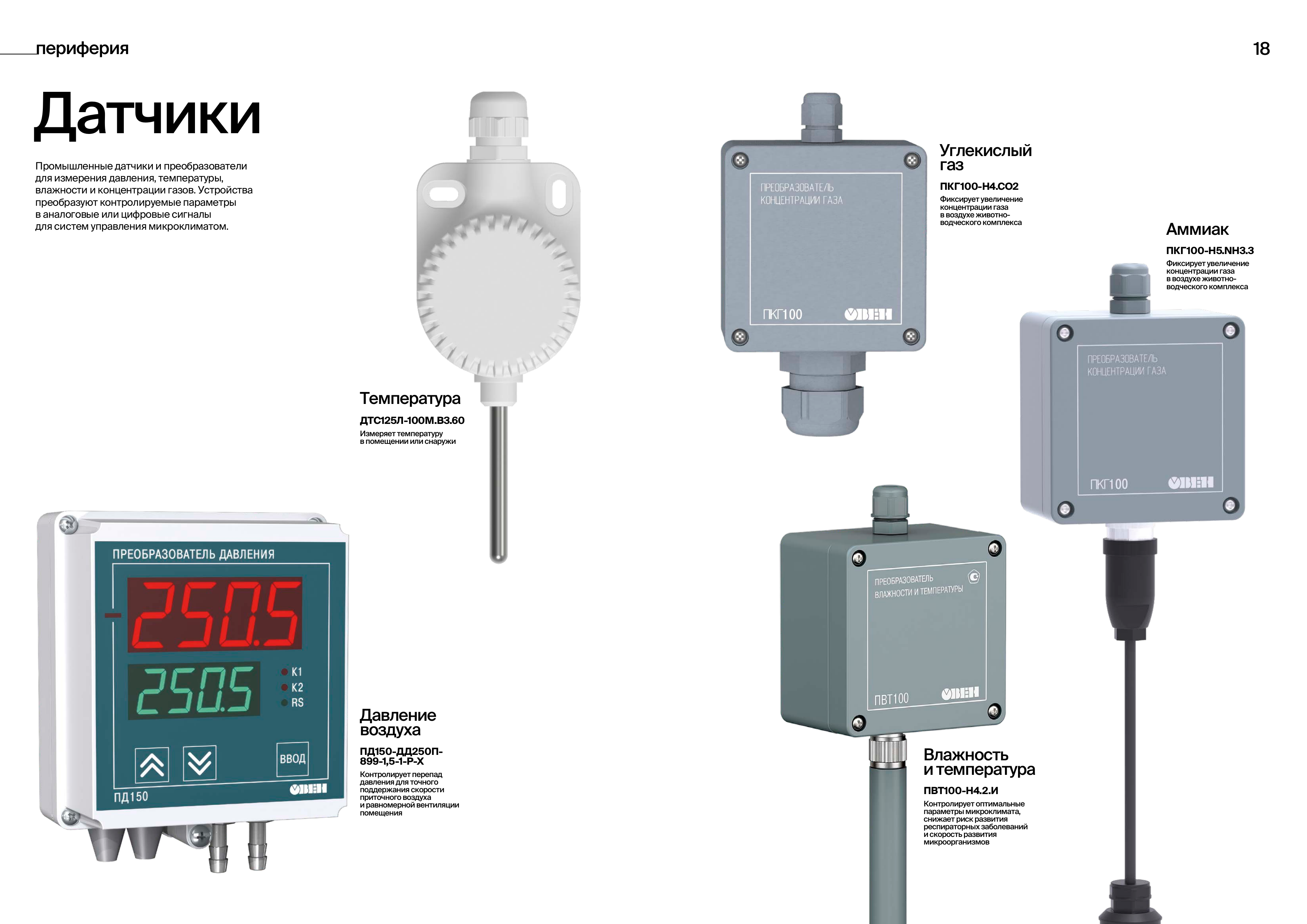

ДТС125Л измеряет температуру, ПВТ100 — влажность и температуру, ПКГ100 — концентрацию соответствующего газа, ПД150 — перепад давления. В проекте важно определить места установки и диапазоны: один датчик возле притока не характеризует всё помещение. Версии ПКГ100 для CO₂ и NH₃ не взаимозаменяемы.
Увеличить изображение ОВЕН. Датчики микроклимата. Страница 10 PDF; иллюстрация из каталога, не монтажная схема.
Оригинал производителя ↗Как оператор видит состояние комплекса

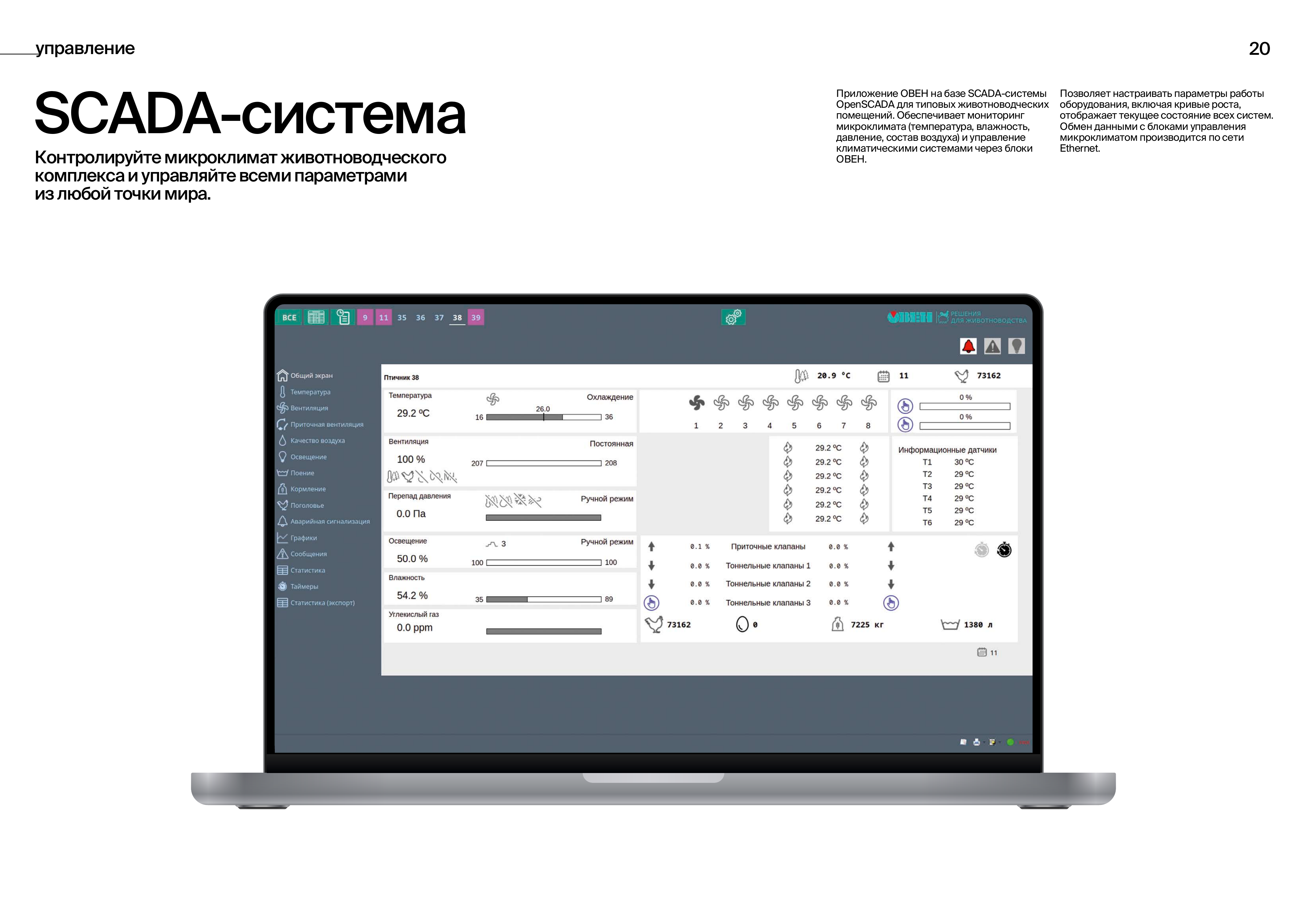

SCADA объединяет показания и состояние оборудования нескольких помещений, показывает аварии и позволяет изменять настройки в пределах предоставленных прав. В каталоге обмен с блоками микроклимата указан по Ethernet. Состав передаваемых параметров и права удалённого управления задаются при проектировании.
Увеличить изображение ОВЕН. Диспетчеризация животноводческого комплекса. Страница 11 PDF; иллюстрация из каталога, не монтажная схема.
Оригинал производителя ↗БУМart и расширение системы
В каталоге 2025 года показаны БУМart-03.01 и связка БУМart-20.01 с БРМ-01.01 для двух секций. Для силового управления используются отдельные блоки. Это пример архитектуры производителя, а не готовый шкаф с фиксированным составом.
Что прислать инженеру
- Количество секций и животных
- Типы и мощности вентиляторов и нагревателей
- Параметры приводов приточных клапанов
- Требуемые датчики CO₂, NH₃, температуры, влажности и давления
- Требования к резервированию, сигнализации и диспетчеризации
Состав системы микроклимата
Типовой состав, не готовая спецификация заказа. Исполнения и количество определяются по проекту.
Все столбцы — прокрутите таблицу вправо →
| Оборудование | Назначение |
|---|---|
| БУМart-03.01 / БУМart-20.01 | Управление микроклиматом; конфигурация зависит от числа секций |
| БРМ-01.01 | Расширение БУМart-20.01 для двух секций |
| РМС-02 | Однофазные вентиляторы или нагреватели; ток по модификации |
| БУС + сервопривод GFTG | Управление приточными клапанами |
| ДТС125Л-100М.В3.60 | Измерение температуры внутри или снаружи |
| ПВТ100-Н4.2.И |
РМС-02: ток нагрузки по исполнению
Одна фаза; питание 198–242 В, 50 Гц; управление 0–10 / 10–0 В; IP65; рабочая температура 0…+40 °C. Это характеристики серии из каталога, не подтверждение совместимости с любым двигателем.
Все столбцы — прокрутите таблицу вправо →
| Исполнение | Номинальный ток |
|---|---|
| РМС-02-10 | 10 А |
| РМС-02-20 | 20 А |
| РМС-02-30 | 30 А |
Подобрать оборудование для объекта
Пришлите схему, спецификацию или описание задачи. Проверим состав и возможность поставки по Казахстану.
Источники и границы применения
Решения для животноводства, ОВЕН, 2025. Страницы PDF: 4, 5, 9, 10, 11
