ОВЕН Гильза защитная ГЗ.16, ГЗ.25
Гильза защитная ГЗ.16, ГЗ.25 сварная цилиндрическая для датчиков температуры диаметром 8 и 10 мм
от 11 102 ₸
АРТИКУЛ: 129359
ГЗ.6,3.С.5.Б.3.10.160
Обозначения модели: ОВЕН Гильза защитная ГЗ.6,3
Сварные цилиндрические гильзы защитные ГЗ.6,3 предназначены для установки датчиков температуры с малыми диаметрами монтажной части 5 – 6 мм. Область применения: ГВС, ХВС, ИТП, БТП, автоклавы, трубопроводы и резервуары с неагрессивными жидкостями и газами к материалу гильзы. Преимущества использования гильз защитных ГЗ.6,3 Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы. Защита монтажной…
11 956 ₸
В наличии, доступно к заказу

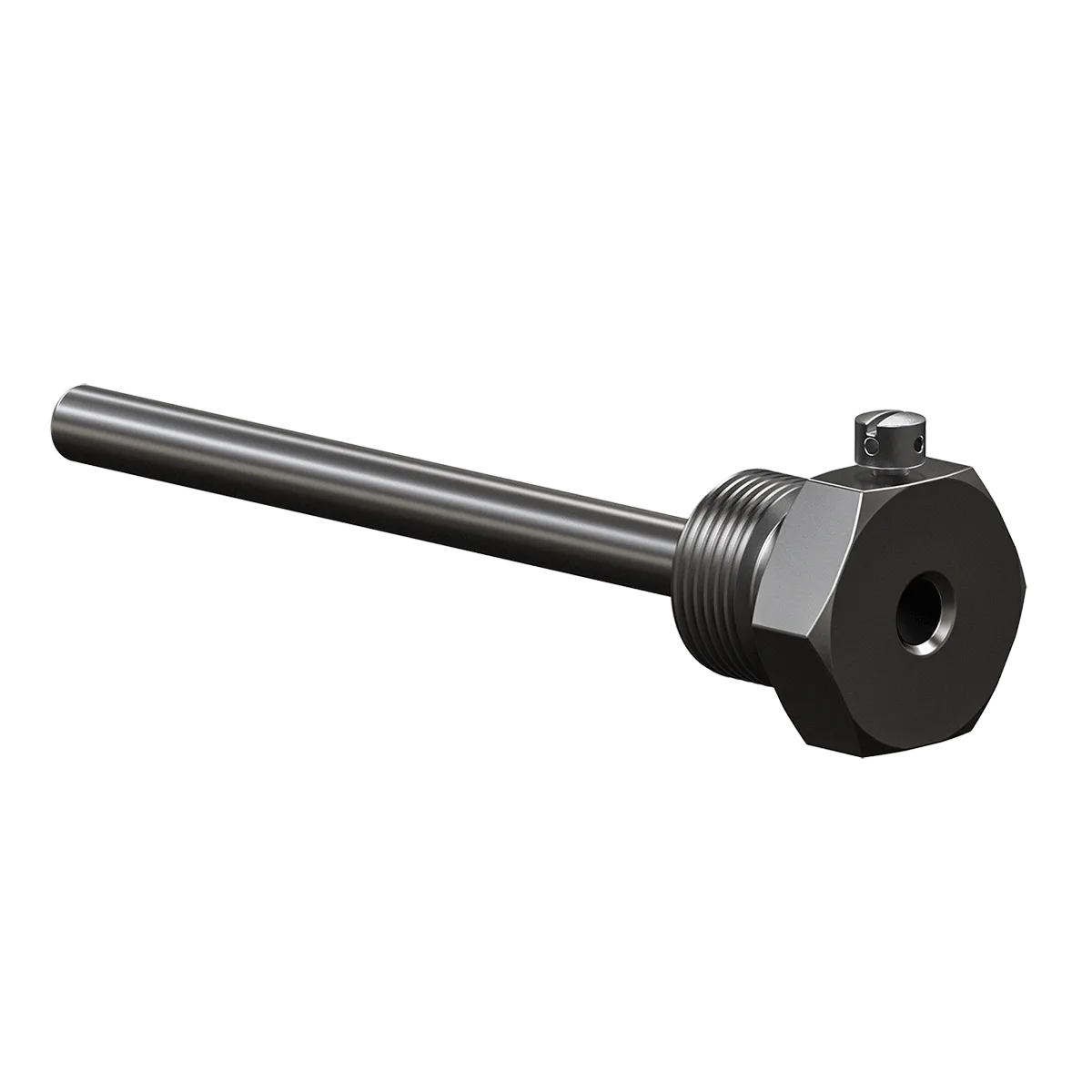

Описание и назначение Гильза защитная ГЗ.6,3 сварная цилиндрическая для датчиков температуры диаметром 5 и 6 мм
Сварные цилиндрические гильзы защитные ГЗ.6,3 предназначены для установки датчиков температуры с малыми диаметрами монтажной части 5 – 6 мм.
Область применения: ГВС, ХВС, ИТП, БТП, автоклавы, трубопроводы и резервуары с неагрессивными жидкостями и газами к материалу гильзы.
Преимущества использования гильз защитных ГЗ.6,3
- Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы.
- Защита монтажной части датчика от механического воздействия рабочей среды.
-
Защита монтажной части датчика от повышенного давления и поломок, связанных с высокими скоростями потока рабочей среды.
- Удобство и быстрота монтажа и фиксации монтажной части датчика в исполнении гильз с крепёжным пломбировочным винтом.
- Маленький показатель тепловой инерции за счёт малого диаметра монтажной части и толщины стенок гильзы.
Технические характеристики
- Температура эксплуатации: до +200 °С.
- Плотность рабочей среды: до 1000 кг/м3
- Давление рабочей среды: до 6,3 МПа.
- Скорость потока для воды:
- не более 4 м/с – для гильз с вылетом* до 250 мм.
- Скорость потока для пара:
- не более 80 м/с – для гильз с вылетом до 127 мм;
- не более 46 м/с – для гильз с вылетом от 130 до 250 мм.
* вылет – это фактический размер гильзы, находящийся в потоке.
Материалы деталей, контактирующих с рабочей средой:
- Трубка – 12Х18Н10Т.
- Штуцер и глухая шайба – AISI 304.
Конструктивное исполнение гильз ГЗ.6,3 с резьбовым присоединением к процессу и фиксацией монтажной части датчика пломбировочным винтом
| Для датчиков с диаметром 5 мм (ДТС214, 314, 414, 3014) | |||
| Конструктивное исполнение | Обозначение при заказе | М | Длина монтажной части датчика L, мм |
 | ГЗ.6,3.С.5.Б.1.10.L | М20×1,5 | 50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 |
| ГЗ.6,3.С.5.Б.3.10.L | G1/2 | ||
| ГЗ.6,3.С.5.Б.4.10.L | R1/2 | ||
| ГЗ.6,3.С.5.Б.7.10.L | М16×1,5 | ||
| Для датчиков с диаметром 6 мм (ДТС012, 013, 094, 515) | |||
| Конструктивное исполнение | Обозначение при заказе | М | Длина монтажной части датчика L, мм |
 | ГЗ.6,3.С.6.Б.1.10.L | М20×1,5 | 50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 |
| ГЗ.6,3.С.6.Б.3.10.L | G1/2 | ||
| ГЗ.6,3.С.6.Б.4.10.L | R1/2 | ||
| ГЗ.6,3.С.6.Б.7.10.L | М16×1,5 | ||
Конструктивное исполнение гильз ГЗ.6,3 с резьбовым присоединением к процессу и к датчику
| Для датчиков с диаметром 5 мм с приварным штуцером (ДТС3044, 3194) | ||||
| Конструктивное исполнение | Обозначение при заказе | М | М1 | Длина монтажной части датчика L, мм |
 | ГЗ.6,3.С.5.Н.1.1.L | М20×1,5 | М20×1,5 | 50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 |
| ГЗ.6,3.С.5.Н.1.3.L | G1/2 | |||
| ГЗ.6,3.С.5.Н.1.4.L | R1/2 | |||
| ГЗ.6,3.С.5.Н.3.1.L | G1/2 | М20×1,5 | ||
| ГЗ.6,3.С.5.Н.3.3.L | G1/2 | |||
| ГЗ.6,3.С.5.Н.3.4.L | R1/2 | |||
| ГЗ.6,3.С.5.Н.4.1.L | R1/2 | М20×1,5 | ||
| ГЗ.6,3.С.5.Н.4.3.L | G1/2 | |||
| ГЗ.6,3.С.5.Н.4.4.L | R1/2 | |||
| ГЗ.6,3.С.5.Н.7.1.L | М16×1,5 | М20×1,5 | ||
| ГЗ.6,3.С.5.Н.7.3.L | G1/2 | |||
| ГЗ.6,3.С.5.Н.7.4.L | R1/2 | |||
| Для датчиков с диаметром 6 мм с подвижным штуцером (ДТС032, 033, 124, 145) | ||||
| Конструктивное исполнение | Обозначение при заказе | М | М1 | Длина монтажной части датчика L, мм |
 | ГЗ.6,3.С.6.П.1.1.L | М20×1,5 | М20×1,5 | 50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 |
| ГЗ.6,3.С.6.П.1.3.L | G1/2 | |||
| ГЗ.6,3.С.6.П.1.7.L | М16×1,5 | |||
| ГЗ.6,3.С.6.П.3.1.L | G1/2 | М20×1,5 | ||
| ГЗ.6,3.С.6.П.3.3.L | G1/2 | |||
| ГЗ.6,3.С.6.П.3.7.L | М16×1,5 | |||
| ГЗ.6,3.С.6.П.4.1.L | R1/2 | М20×1,5 | ||
| ГЗ.6,3.С.6.П.4.3.L | G1/2 | |||
| ГЗ.6,3.С.6.П.4.7.L | М16×1,5 | |||
| ГЗ.6,3.С.6.П.7.1.L | М16×1,5 | М20×1,5 | ||
| ГЗ.6,3.С.6.П.7.3.L | G1/2 | |||
| ГЗ.6,3.С.6.П.7.7.L | М16×1,5 | |||
| Для датчиков с диаметром 6 мм с приварным штуцером (ДТС042, 043, 054, 194, 505, 3042) | ||||
| Конструктивное исполнение | Обозначение при заказе | М | М1 | Длина монтажной части датчика L, мм |
 | ГЗ.6,3.С.6.Н.1.1.L | М20×1,5 | М20×1,5 | 50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 |
| ГЗ.6,3.С.6.Н.1.3.L | G1/2 | |||
| ГЗ.6,3.С.6.Н.1.7.L | М16×1,5 | |||
| ГЗ.6,3.С.6.Н.3.1.L | G1/2 | М20×1,5 | ||
| ГЗ.6,3.С.6.Н.3.3.L | G1/2 | |||
| ГЗ.6,3.С.6.Н.3.4.L | R1/2 | |||
| ГЗ.6,3.С.6.Н.3.7.L | М16×1,5 | |||
| ГЗ.6,3.С.6.Н.4.1.L | R1/2 | М20×1,5 | ||
| ГЗ.6,3.С.6.Н.4.3.L | G1/2 | |||
| ГЗ.6,3.С.6.Н.4.4.L | R1/2 | |||
| ГЗ.6,3.С.6.Н.4.7.L | М16×1,5 | |||
| ГЗ.6,3.С.6.Н.7.1.L | М16×1,5 | М20×1,5 | ||
| ГЗ.6,3.С.6.Н.7.3.L | G1/2 | |||
| ГЗ.6,3.С.6.Н.7.7.L | М16×1,5 | |||
Модификации Гильза защитная ГЗ.6,3 сварная цилиндрическая для датчиков температуры диаметром 5 и 6 мм
Показано 18 из 240Подбор исполнения
Выберите известные параметры — ниже останутся только совместимые исполнения. Недоступные для выбранной комбинации варианты скрываются.
Найдено исполнений: 240
ГЗ.6,3.С.5.Б.1.10.50
Код: 134821
11 102 ₸
ГЗ.6,3.С.5.Б.1.10.60
Код: 134822
11 102 ₸
ГЗ.6,3.С.5.Б.1.10.70
Код: 134823
11 102 ₸
ГЗ.6,3.С.5.Б.1.10.80
Код: 134824
11 102 ₸
ГЗ.6,3.С.5.Б.1.10.100
Код: 134825
11 102 ₸
ГЗ.6,3.С.5.Б.1.10.120
Код: 134826
11 102 ₸
ГЗ.6,3.С.5.Б.1.10.160
Код: 134827
11 956 ₸
ГЗ.6,3.С.5.Б.1.10.180
Код: 134828
11 956 ₸
ГЗ.6,3.С.5.Б.1.10.200
Код: 134829
11 956 ₸
ГЗ.6,3.С.5.Б.1.10.220
Код: 134830
11 956 ₸
ГЗ.6,3.С.5.Б.1.10.250
Код: 134831
11 956 ₸
ГЗ.6,3.С.5.Б.3.10.50
Код: 129358
11 102 ₸
ГЗ.6,3.С.5.Б.3.10.60
Код: 129353
11 102 ₸
ГЗ.6,3.С.5.Б.3.10.70
Код: 134832
11 102 ₸
ГЗ.6,3.С.5.Б.3.10.80
Код: 134833
11 102 ₸
ГЗ.6,3.С.5.Б.3.10.100
Код: 134834
11 102 ₸
ГЗ.6,3.С.5.Б.3.10.120
Код: 134835
11 102 ₸
ГЗ.6,3.С.5.Б.3.10.160
Код: 129359
11 956 ₸
Технические характеристики Гильза защитная ГЗ.6,3 сварная цилиндрическая для датчиков температуры диаметром 5 и 6 мм
Проведите по таблице влево или вправо, чтобы увидеть все значения.
Инструкции, схемы подключения и документация Гильза защитная ГЗ.6,3 сварная цилиндрическая для датчиков температуры диаметром 5 и 6 мм
Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.
Цена, наличие и поставка Гильза защитная ГЗ.6,3 сварная цилиндрическая для датчиков температуры диаметром 5 и 6 мм по Казахстану
ТОО АКЭТО поставляет Гильза защитная ГЗ.6,3 сварная для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.
Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
Доставка оборудования ОВЕН по Казахстану: города, способы и условия →
