ДТПХхх5 термопары проволочные с коммутационной головкой — Модификации
← К прибору, исполнениям и ценамМодификации
Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen.ru

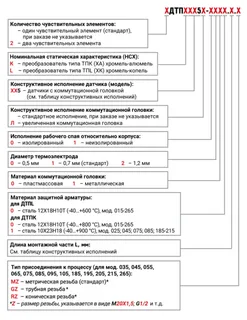

ХДТПХХХ5Х-ХХХХ.Х.Х
Индивидуальный заказ
Количество чувствительных элементов
один чувствительный элемент (стандарт), при заказе не указывается
2
два чувствительных элемента
Номинальная статическая характеристика (НСХ)
К
преобразователь типа ТПK (ХА) хромель-алюмель
L
преобразователь типа ТПL (ХК) хромель-копель
Конструктивное исполнение датчика
015
025
035
045
055
065
075
085
095
105
185
195
205
215
265
Конструктивное исполнение коммутационной головки
стандартная головка, при заказе не указывается
Л
увеличенная коммутационная головка
Исполнение рабочего спая относительно корпуса
0
изолированный
1
неизолированный
Диаметр термоэлектрода
0
0,5 мм
1
0,7 мм (стандарт)
2
1,2 мм
Материал коммутационной головки
0
пластмассовая
1
металлическая
Материал защитной арматуры
0
для ДТПL, ДТПК сталь 12Х18Н10Т
1
для ДТПК сталь 10Х23Н18
Длина монтажной части L, мм
60
80
100
120
160
180
200
250
320
400
500
630
800
1000
1250
1600
2000
Тип резьбы на штуцер
для 275
М20Х1,5
М10Х1,5
G1/2
Пример обозначения при заказе: ОВЕН ДТПК045-0111.120
Это означает, что к изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 10Х23Н18 с диапазоном измерения температуры от -40 до +900 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045.
