ДТСхх4 термосопротивления с кабельным выводом — Модификации
← К прибору, исполнениям и ценамМодификации
Пример обозначения при заказе: ДТС054-50М.В3.60/1
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 50М, модель 054, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 60 мм, длиной кабельного вывода 1 м, диапазон измерения: -50…+150 °С.
Пример обозначения при заказе: ДТС064-РТ100.В4.60/1.G1/2
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления платиновый РТ100, модель 064, класс допуска В, с четырехпроводной схемой соединений, длиной монтажной части 60 мм, длиной кабельного вывода 1 м, с трубной резьбой G1/2, диапазон измерения: -50…+250 °С.
Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen.ru

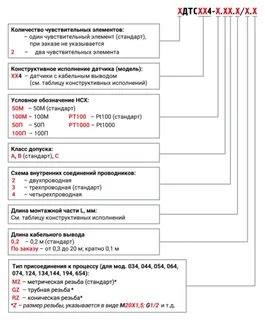

ХДТСХХХ-Х.ХХ.Х/ХХ
Индивидуальный заказ
Количество чувствительных элементов
Один чувствительный элемент (стандарт)
2
Два чувствительных элемента (только для моделей с диаметром арматуры 8 и 10 мм)
Конструктивное исполнение датчика
014
024
034
044
054
064
074
084
094
104
114
124
134
144
164
174
184
194
204
214
224
294
314
324
414
654
Номинальная статическая характеристика (НСХ):
50М
стандарт
100М
50П
100П
РТ100
Стандарт
РТ1000
Класс допуска
А
В
С
Схема внутренних соединений проводников
2
двухпроводная
3
трехпроводная (стандарт)
4
четырехпроводная
Длина монтажной части L, мм
24
25
26
30
32
35
40
41
43
45
50
60
65
70
75
80
85
90
93
100
110
120
130
135
140
145
150
160
170
180
190
200
210
220
230
240
250
280
285
290
300
320
350
370
380
400
420
425
430
450
480
500
600
630
645
650
695
700
750
800
850
900
1000
1200
Длина кабельного вывода l, м
0,1
0,2
0,25
0,3
0,35
0,4
0,5
0,6
0,7
0,8
0,9
1,0
1
1,1
1,2
1,3
1,4
1,5
1,6
1,7
1,8
1,9
2
2,1
2,2
2,3
2,4
2,5
2,6
2,7
2,8
2,9
3
3,1
3,2
3,3
3,5
3,6
3,7
3,8
4
4,1
4,2
4,4
4,5
5
5,2
5,3
5,4
5,5
6
6,2
6,3
6,4
6,5
6,8
7
7,5
8
8,5
9
9,5
10
10,2
10,5
11
11,5
12
12,5
13
14
15
16
17
17,5
18
19
20
24
25
Тип резьбы на штуцере
для 014, 024, 214, 314, 414, 094, 104, 114, 164, 174, 184, 294, 204, 224, 324
.G1
.G1/2
.G1/4
.G1/8
.G3/4
.G3/8
.R1/2
.R1/4
.R3/4
.R3/8
.М10Х1
.М12Х1
.М12Х1,5
.М12Х1,75
.М14Х1,5
.М16X1,5
.М16Х1,25
.М16Х1,5
.М18Х1,5
.М20Х1,5
.М22Х1,5
.М24Х1,5
.М27Х1,5
.М27Х2
.М33Х2
.М8Х0,75
.М8Х1,25
