АРТИКУЛ: ОВЕН ДТСхх5 EXIA

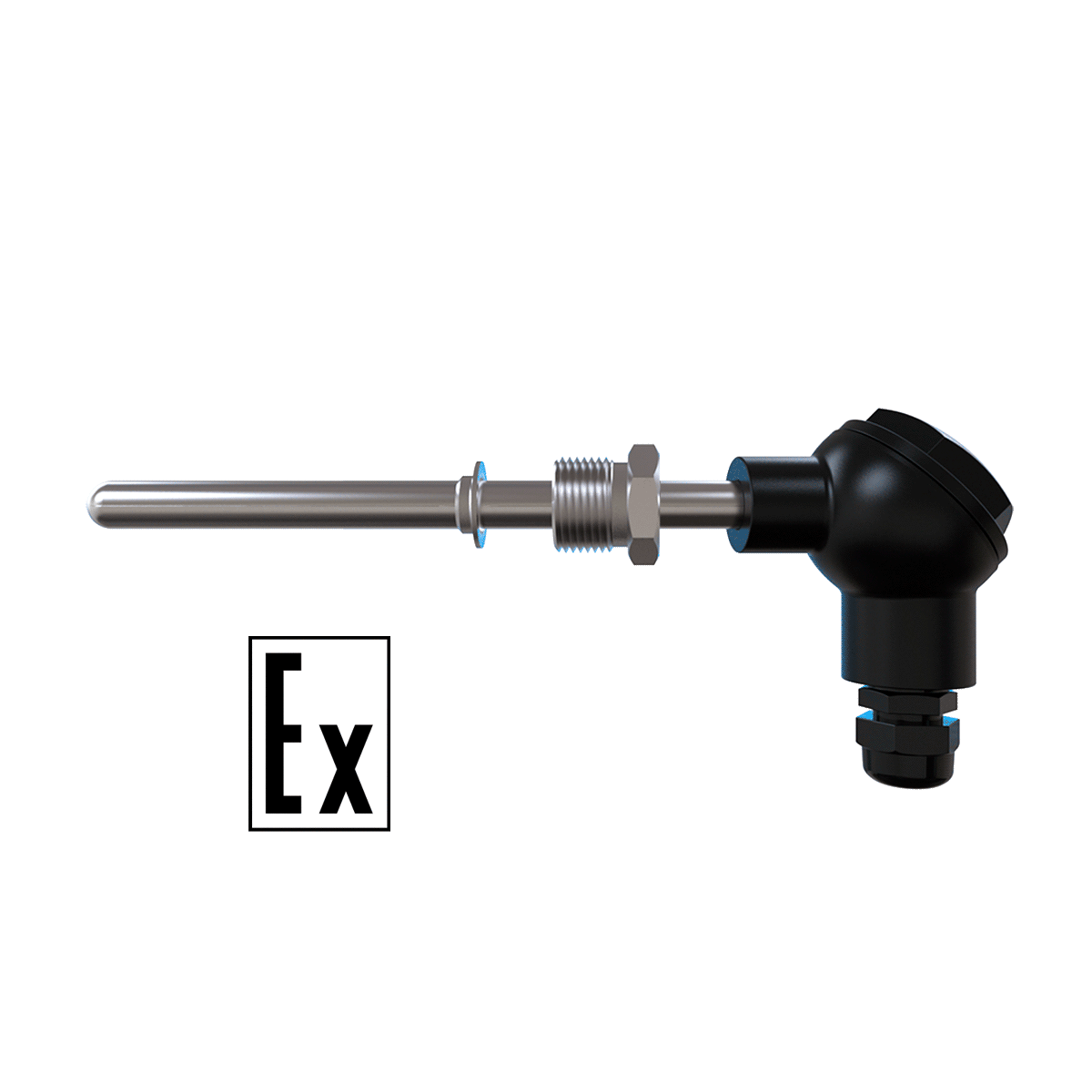

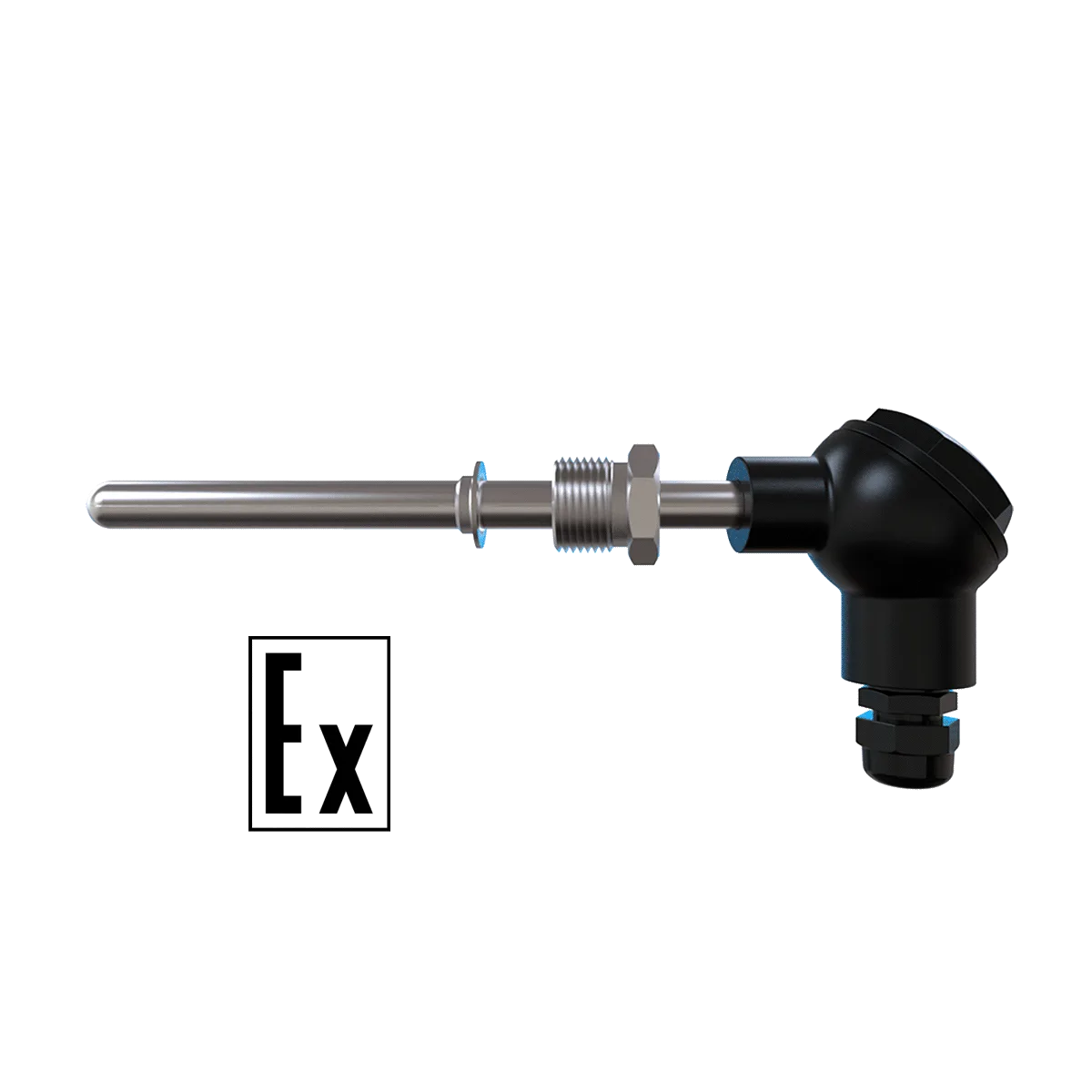

ДТСхх5 термосопротивления с коммутационной головкой EXIA
Обозначения модели: ОВЕН ДТСхх5 EXIA
Включены в реестр Минпромторг, реестровая запись 10642799 до 03.06.2028 Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений. Среда измерения Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ. Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х…
от 5 508,3 ₸
Цена включает НДС
Проверяем наличие…
Точный остаток подтвердит менеджер
Добавим выбранное исполнение в корзину, где можно заполнить реквизиты и сформировать коммерческое предложение.
Описание и назначение ДТСхх5 термосопротивления с коммутационной головкой EXIA
Включены в реестр Минпромторг, реестровая запись 10642799 до 03.06.2028
Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Среда измерения
Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.
Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.
Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТС.03), имеющий вид взрывозащиты выходных цепей «искробезопасная
электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
Стандартный срок производства – от 5 рабочих дней
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
0Ех ia IIC T1...Т6 Ga Х
| 0 | Датчики относятся к категории особо взрывобезопасного оборудования |
| Ех | Знак соответствия стандартам взрывозащиты |
| ia | Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
| IIC | Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
| Т1…Т6 | Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице |
| Ga | Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
| Х | Особые условия эксплуатации датчиков |
Температурный класс в маркировке взрывозащиты
| Температурный класс | Т1 | Т2 | Т3 | Т4 | Т5 | Т6 |
| Температура окружающей и контролируемой среды, не более | 425 °С | 275 °С | 195 °С | 130 °С | 95 °С | 80 °С |
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

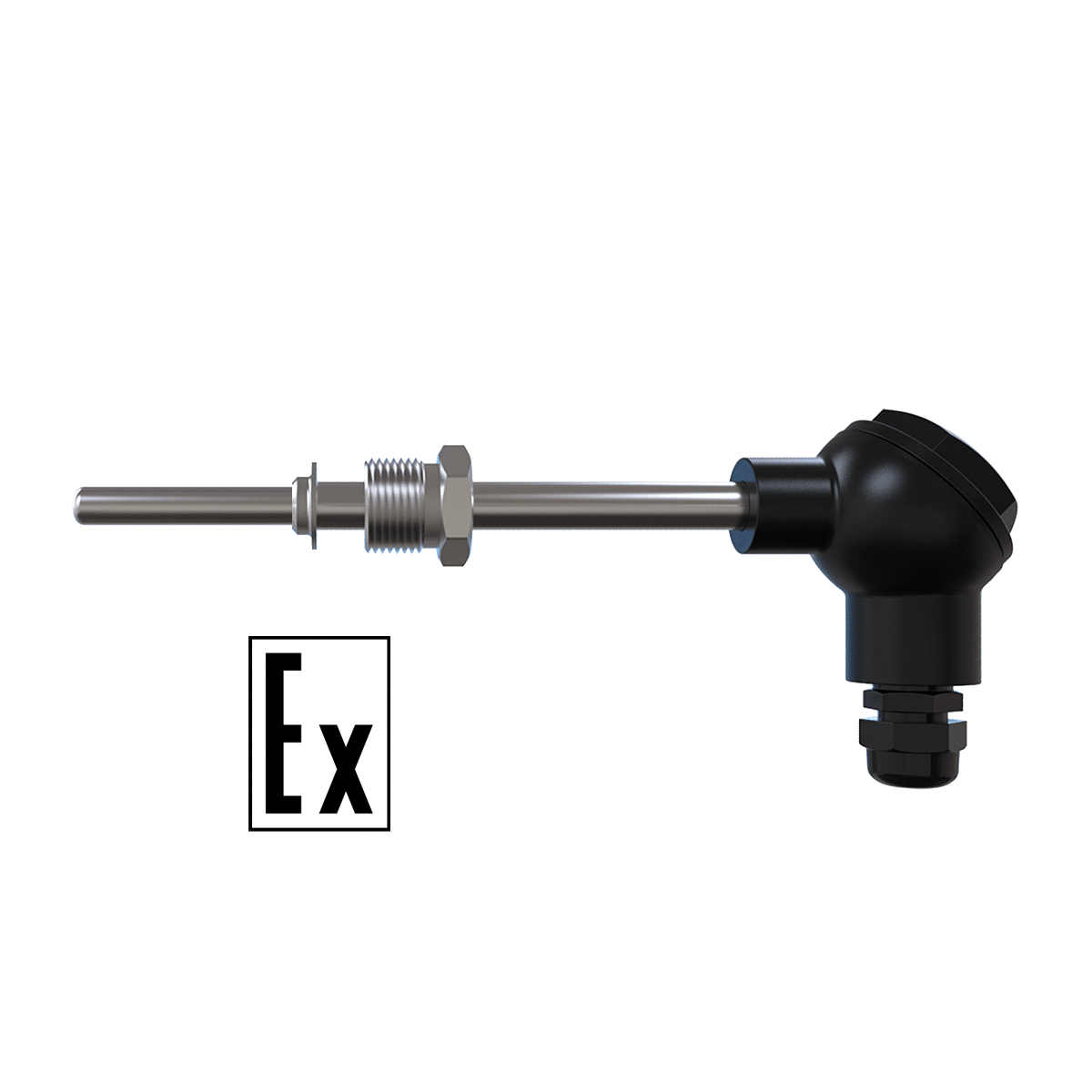

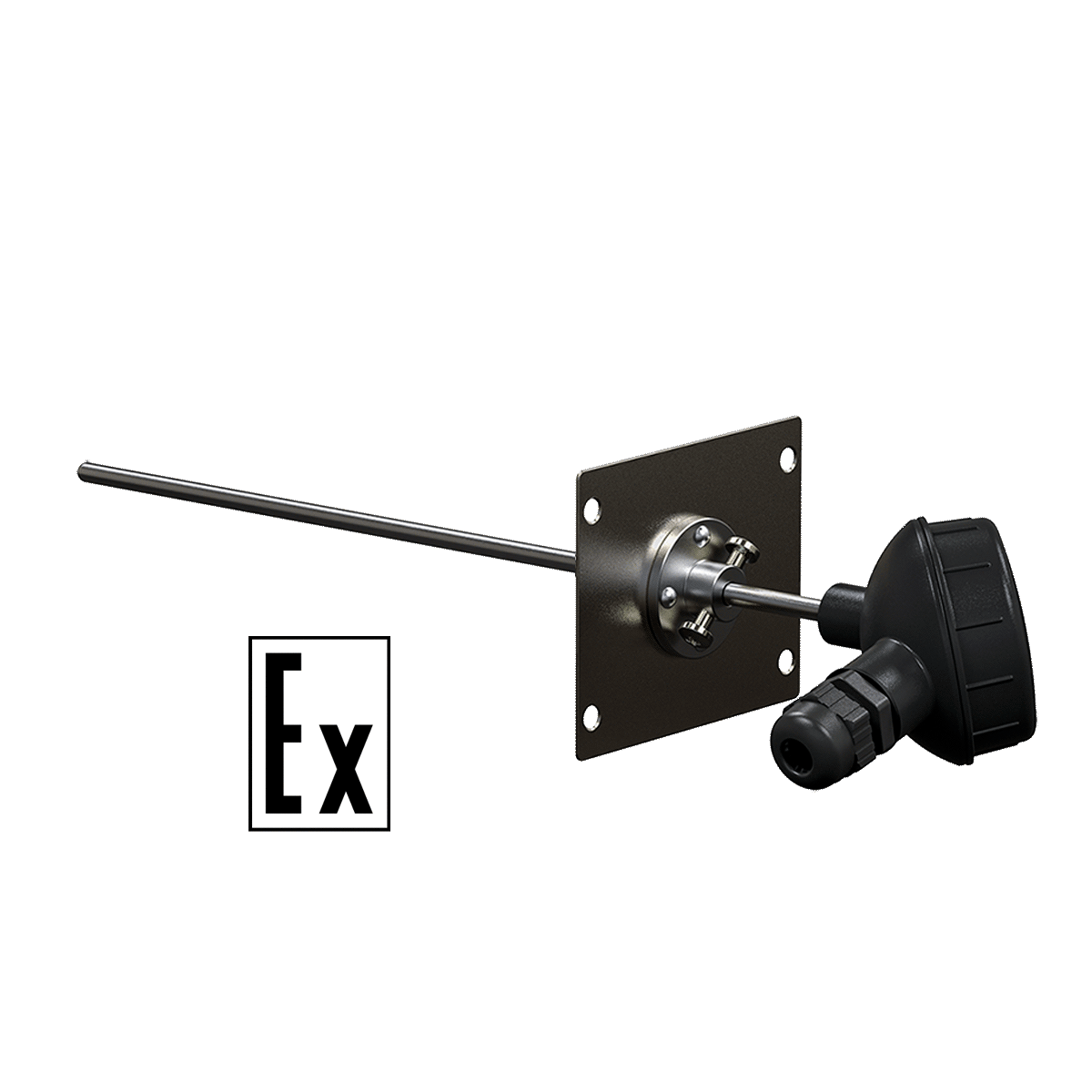

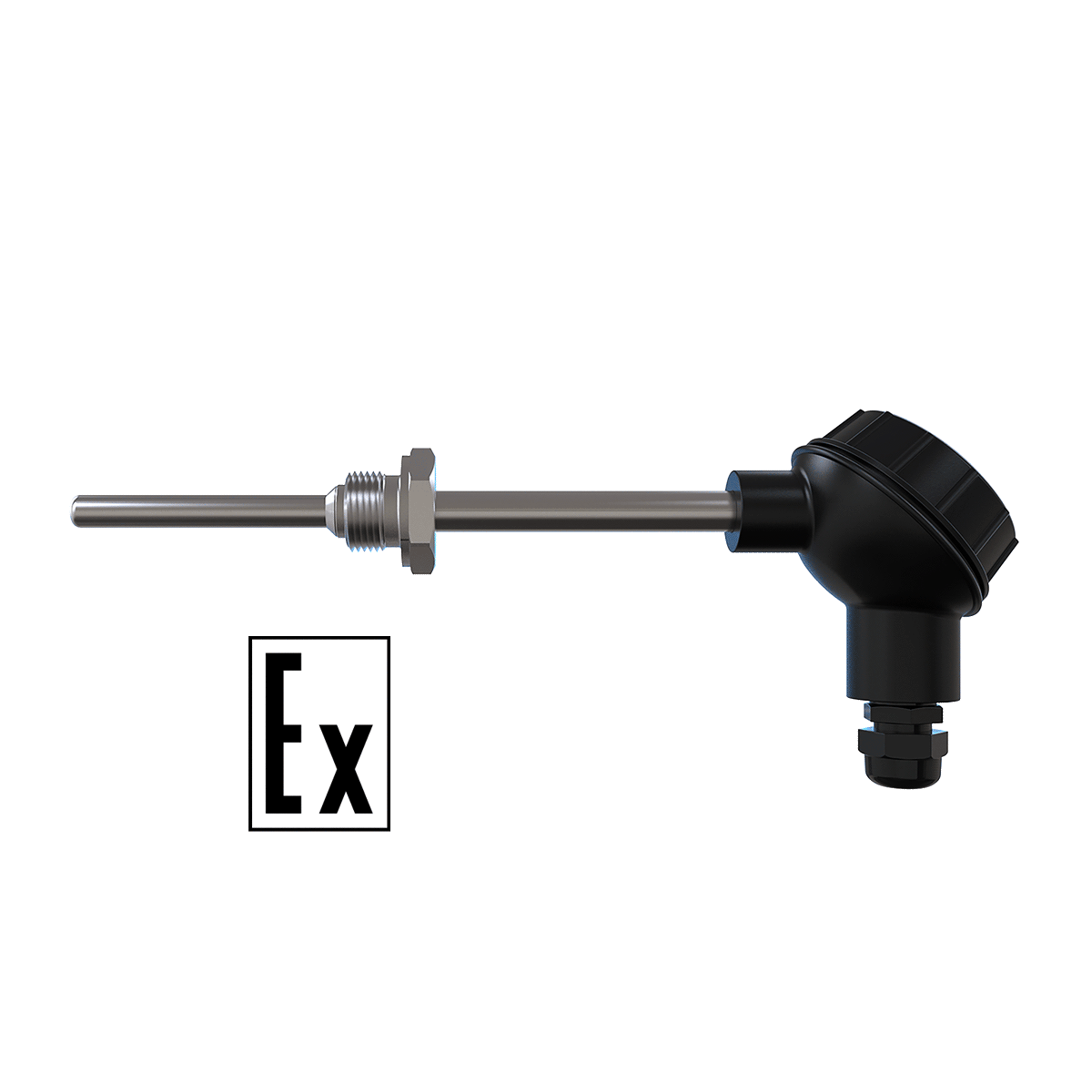

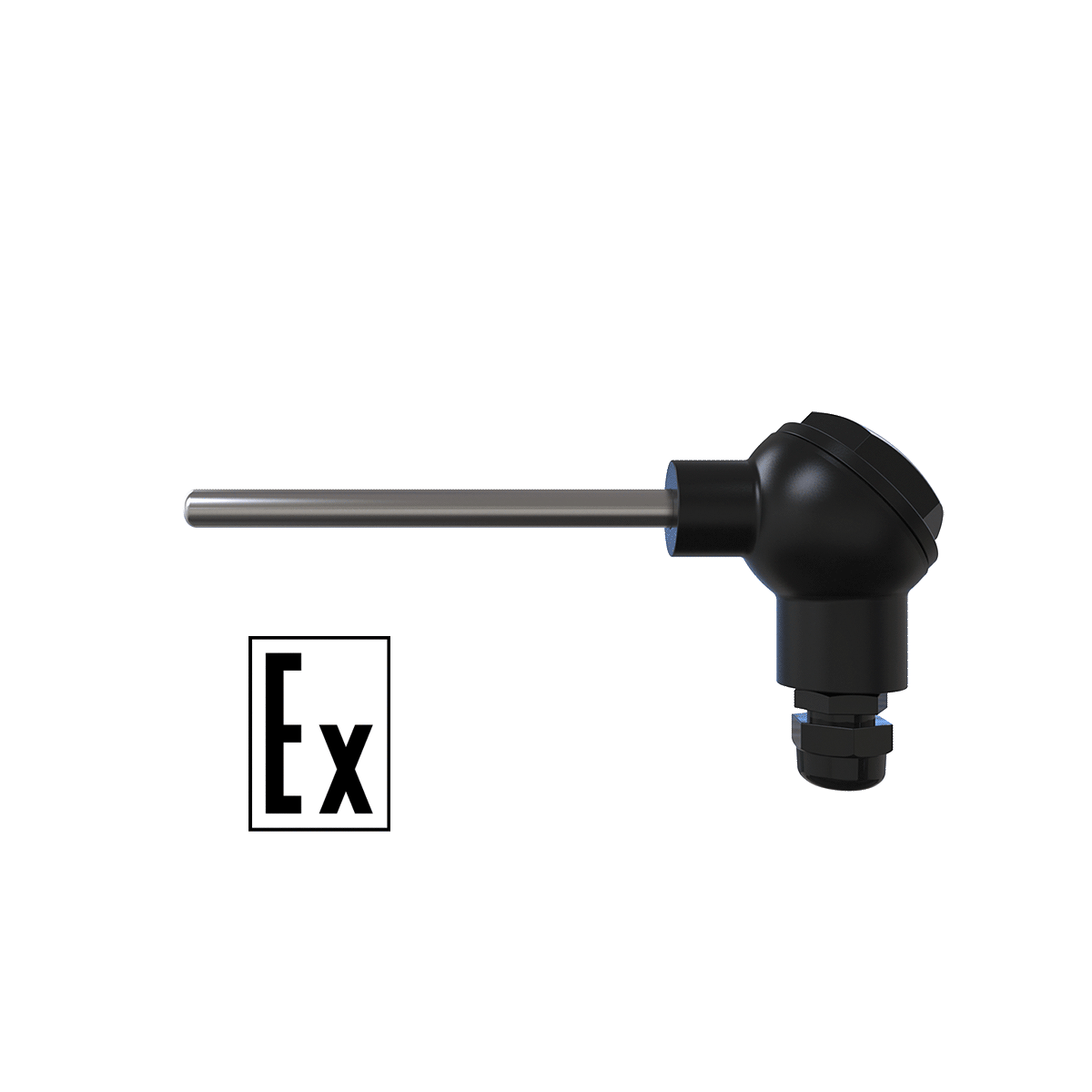

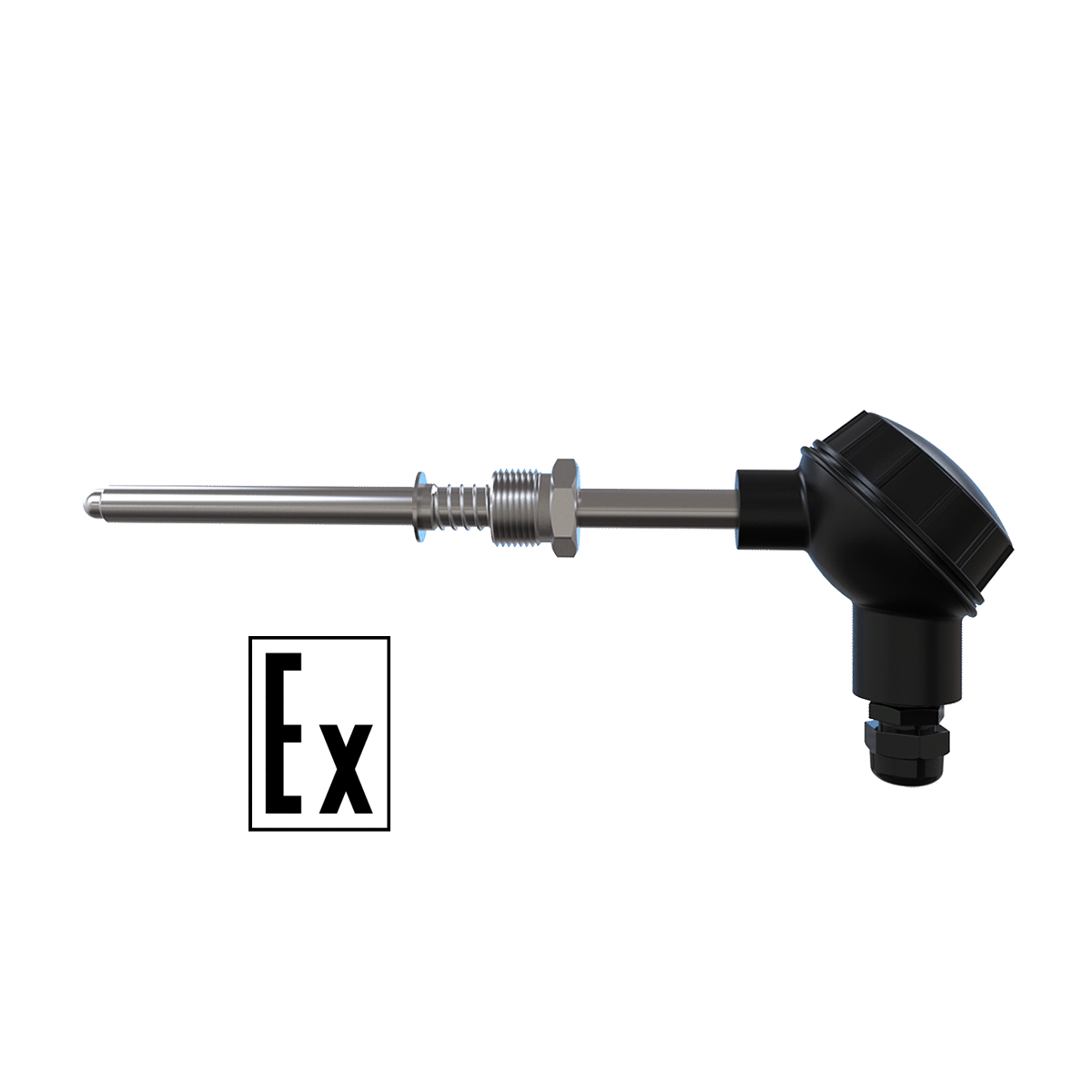

Модели семейства ДТСхх5 EXIA — термосопротивления
Каждая модель имеет отдельную страницу с подходящими исполнениями, актуальными ценами и документацией.
Модификации ДТСхх5 термосопротивления с коммутационной головкой EXIA
Показано 12 из 1848Подбор исполнения
Выберите известные параметры — ниже останутся только совместимые исполнения. Недоступные для выбранной комбинации варианты скрываются.
Найдено исполнений: 1848
77 885 ₸
77 885 ₸
56 962 ₸
34 715 ₸
34 715 ₸
29 634 ₸
41 248 ₸
41 248 ₸
41 248 ₸
41 248 ₸
61 872 ₸
89 371 ₸
Технические характеристики ДТСхх5 термосопротивления с коммутационной головкой EXIA
Проведите по таблице влево или вправо, чтобы увидеть все значения.
Инструкции, схемы подключения и документация ДТСхх5 термосопротивления с коммутационной головкой EXIA
Ниже доступны руководства по эксплуатации, инструкции и документы производителя. Порядок настройки, назначение клемм и схемы подключения приведены в соответствующих руководствах для выбранной модели и модификации.
Руководство по эксплуатации ДТСРуководство по эксплуатации (краткое) ДТСхх5Руководство по эксплуатации (краткое) ДТСхх5Гигиеническое и эпидемиологическое экспертное заключение на ДТССертификат средств измерений ДТССертификат средств измерений ДТССертификат средств измерений ДТСТиповое одобрение российского морского регистра судоходства на ДТСОписание типа СИ ДТССертификат взрывозащиты для ДТС с подключением через барьер искрозащиты (ДТСxx4, ДТСxx5)Сертификат промышленной безопасности на ДТССертификат соответствия в области пожарной безопасности на ДТСВыписка из реестра Минпромторг для ДТСхх5 и ДТСхх5М.И
Цена, наличие и поставка ДТСхх5 термосопротивления с коммутационной головкой EXIA по Казахстану
ТОО АКЭТО поставляет ДТСхх5 EXIA — термосопротивления для промышленных предприятий и интеграторов по всему Казахстану. Перед заказом инженер поможет проверить совместимость, подобрать исполнение и необходимые аксессуары, а также уточнить документацию и требования к подключению.
Цена и срок поставки зависят от выбранной модификации и текущего наличия. Запросите коммерческое предложение — мы сообщим стоимость, доступность, условия доставки, гарантии и технической поддержки.
