ИТП-14 компактный индикатор унифицированных сигналов — Описание

Описание

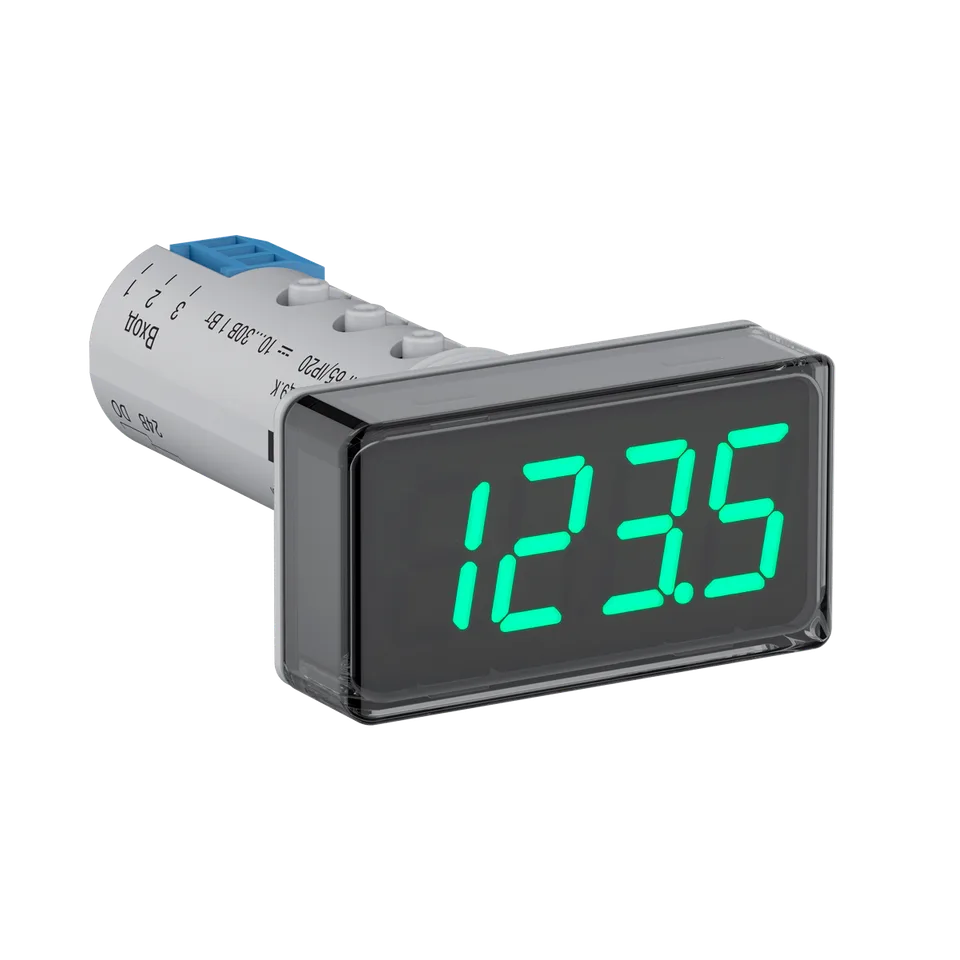

Ориентировочный срок снятия с производства индикатора ИТП-14 – 5.03.2026 года. В новые проекты рекомендуем закладывать обновленный и улучшенный аналог – индикатор ИТП-17.

Основные отличия и преимущества нового прибора показаны в сравнительной таблице.

	ИТП-14.х	ИТП-17.х
Корпус
Габаритные размеры (Ш×В×Г)	26×48×65 мм	26×48×72 мм
Цвета индикатора	В зависимости от заказанной модификации: КР – красный ЗЛ – зеленый	Три цвета зеленый, желтый и красный с возможностью настройки автоматической смены по уставкам
Выход типа К	+	+
Настройка	С кнопок	С кнопок или через программу конфигуратор по USB-интерфейсу
Клеммы	Несъёмные самозажимные до 0,70 мм²	Съемные, винтовые до 1,0 мм²
Питание	10…30 В (номинал =24 В)
Поддерживаемые сигналы	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В ТС: 50/100/1000 Ом Cu, Pt, Ni, М, П ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП

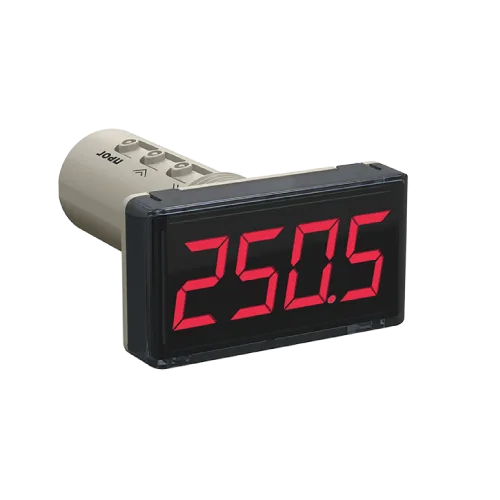

Промышленный измеритель-индикатор ИТП-14 измеряет унифицированные сигналы тока 0…20 мА, 0…5 мА, 4…20 мА и напряжения 0…10 В, 2…10 В и отображает сигнал в выбранных физических величинах. Прибор выпускается с четерехсегментным индикатором красного и зеленого цвета. Для щитов в зоне солнечной засветки рекомендуется применять модификацию с зеленой индикацией. ИТП-14 контролирует температуру, давление, влажность, уровень и другие физические величины. Применяется для реализации яркой индикации на щитах автоматики при работе с унифицированными сигналами тока и напряжения с обязательным контролем аварии обрыва линии связи.

Ключевые особенности прибора:

Монтаж на панель щита автоматики в отверстие 22 мм.
Красный или зеленый цвет четерехсегментного индикатора.
Выход типа «транзисторная оптопара» для управления дополнительным оборудованием или устройствами сигнализации.
Поддержка диапазонов измерения сигналов тока 0…20 мА, 0…5 мА, 4…20 мА и напряжения 0…10 В, 2…10 В.
Для работы требует внешнее питание номиналом 24 В постоянного тока.
